Brandstofafsluitventiel Schema; Aansluiting Brandstofafsluitventiel; Toestellocatie; Locatie - Bosch 2500F Installatie- En Onderhoudshandleiding
Condensatie voor stookolie
Inhoudsopgave
• Normaal gesloten
Nationale voorschriften:
▶ Zie de plaatselijke normen en regelgeving bij de toe-
passing van automatische brandstofafsluitventielen.
4.5.5

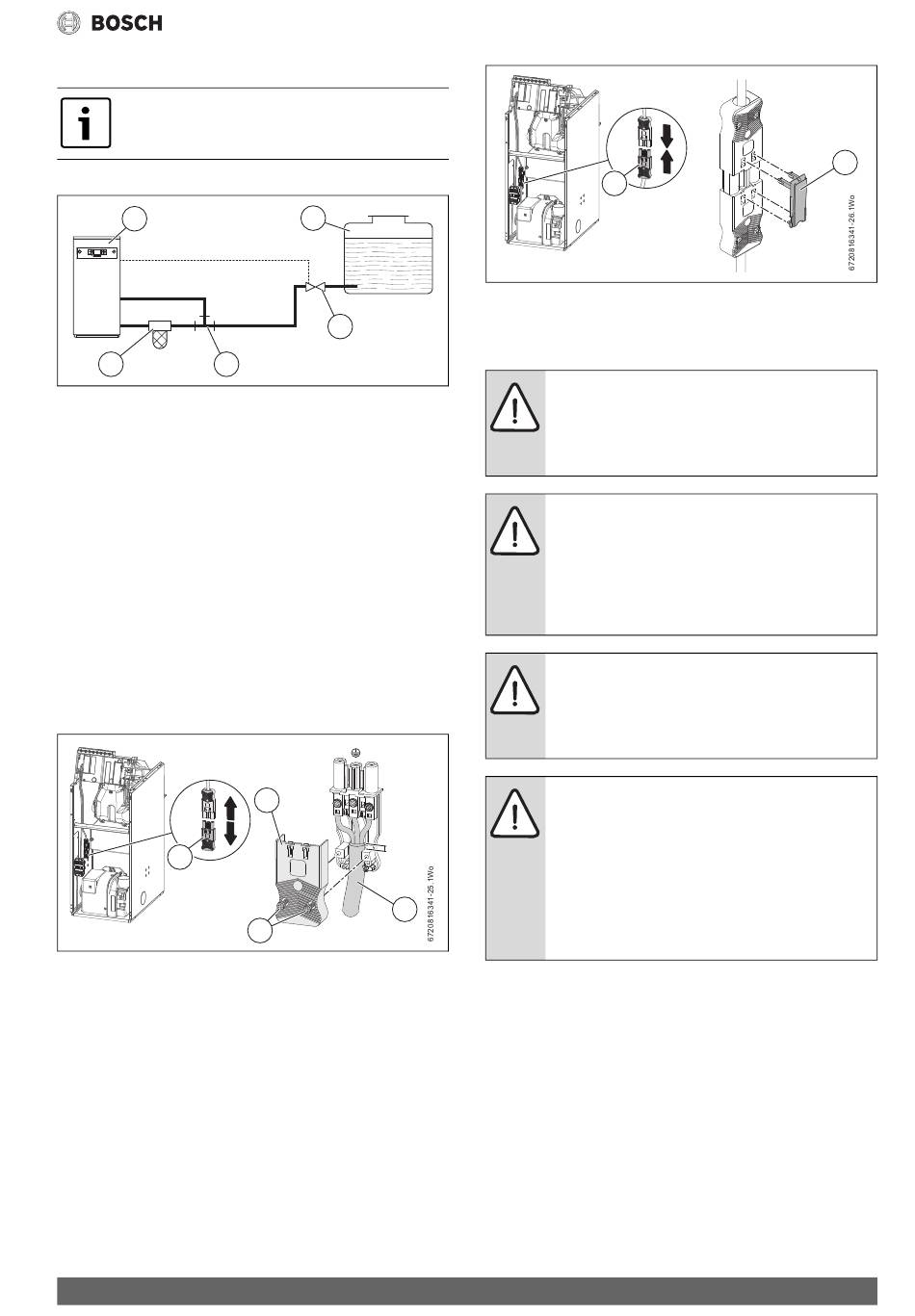

Brandstofafsluitventiel schema
1
5
4
Afb. 16 Brandstofafsluitventiel schema
[(1)] Toestel
[(2)] Olievoorraadreservoir
[(3)] Brandstofafsluitventiel
[(4)] T-stuk
[(5)] Oliefilter in leiding geïntegreerd
4.5.6
Aansluiting brandstofafsluitventiel
Bedrading aansluiting brandstofafsluitventiel
afbeelding 17
▶ Maak de brandstofafsluitventiel-stekker [1] los uit het contact.
▶ Maak de borgschroeven [4] los en verwijder het deksel [2].
▶ Kabel voor het brandstofafsluitventiel.
– Nuldraad
– Aarding
– Fase
▶ Waarborg dat de buitenste isolatie zich in de trekontlasting bevindt,
voordat het deksel weer wordt gemonteerd [2].
1
Afb. 17 Bedrading brandstofafsluitventiel
Opnieuw aansluiten brandstofafsluitventiel
afbeelding 18
▶ Sluit het brandstofafsluitventiel [1] aan op de bus.
▶ Borg de stekker en de bus met de borging [5].
Bosch 2500F– 6 721 836 156 (2021/03)
2
3
6720816341-24.1Wo
N
L
2
≥ 5mm
3
4
1
Afb. 18 Aansluiting brandstofafsluitventiel
4.6
Toestellocatie
4.6.1
Locatie
GEVAAR: Gevaar door explosieve en brandbare
materialen
▶ Geen brandbaar materiaal (papier, gordijnen,
kleding, primer, verf, ...) opslaan in de buurt van het
toestel.
OPMERKING: Schade aan toestel door verontreinigde
verbrandingslucht
▶ Gebruik geen reinigingsmiddelen die chloor of water-
stofhaliden bevatten (dat wil zeggen spuitbussen,
primers, reinigingsmiddelen, verf en lijm).Deze stof-
fen niet opslaan of gebruiken in de stookruimte
Voorkom de ophoping van stof.
OPMERKING: Schade door oververhitting.
Overmatige omgevingstemperaturen kunnen schade
veroorzaken aan de verwarmingssystemen.
▶ Zorg ervoor dat de omgevingstemperatuur boven
0°C en onder 35°C ligt.
OPMERKING: Schade aan de installatie.
Bij lage temperaturen kan de cv-installatie bevriezen
vanwege voedingsspanningsonderbreking, onvoldoen-
de brandstoftoevoer of een storing in het systeem.
▶ Monteer het toestel niet in onverwarmde ruimten,
bijvoorbeeld garages.
▶ Wanneer de cv-installatie gedurende een bepaalde
periode wordt uitgeschakeld, moet deze worden af-
getapt voor het uitschakelen.
• Houd de plaatselijke voorschiften aan voor de locatie waar het toestel
kan worden geïnstalleerd.
• Dit toestel is alleen geschikt voor binnen installatie op een geschikte
locatie op een vast en stevig oppervlak van ten minste dezelfde afme-
ting als het toestel en met voldoende draagvermogen voor het ge-
wicht van het toestel.
• Het toestel moet op een vlak oppervlak worden geïnstalleerd, om te
waarborgen dat het condensaat niet de primaire warmtewisselaar
kan binnendringen.
– Het oppervlak moet voldoende draagvermogen hebben om het
gewicht van het toestel te kunnen dragen. Gebruik de cv-ketel-
voeten (optionele toebehoren) om het toestel te nivelleren indien
nodig.
• Het toestel is niet geschikt voor buiteninstallatie, tenzij een geschikte
behuizing is geboden.
Pre-installatie
5
17
