Inspectie en onderhoud
Servicefunctie
2.7E
Chapedroogfunctie
2.9F
CV-pomp vertra-
gingstijd
2.9L
Boiler thermische
desinfectie
2.CE
Circulatiepomp start Alleen actief met geactiveerde circula-
2.CL
Circulatiepomp
Tabel 20 Menu 2
9.2.5
Selecteren menu 3
Weergave van een servicefunctie in dit menu:
Druk tegelijkertijd op de knop ! en de ok knop totdat op de tekstregel
Menu 1 wordt weergegeven.
Selecteer menu 3 met de + knop.
Druk tegelijkertijd op de ! knop en de ok knop totdat op de tekstregel
de eerste servicefunctie wordt weergegeven 3.xx.
Druk op de + of - knoppen om door de menusectie te bladeren.
38
Mogelijke instellingen
Deze functie is alleen bedoeld voor
chapedrogen, het toestel fungeert niet
als een cv-ketel, geen andere instellin-
gen zijn mogelijk: 0: uit 1: verwarmen
alleen op het toestel of regelaar instel-
ling, dat wil zeggen alle andere verwar-
mingsvereisten zijn vergrendeld.
Standaard is 0
Zolang de chapedroogfunctie actief is,
wordt de tekstregel weergegeven 7E
De cv-pomp vertragingstijd begint aan
het einde van de warmtevraag.
Mogelijke instellingen zijn:
• 0 tot 60: follow-up tijd in minuten
(in stappen van 1 minuut)
• 24H: follow-up tijd 24 uur.
De standaard instelling is 3 minuten.
Met deze functie kan de boiler worden
verwarmd tot 70 °C.
Mogelijke instellingen zijn:
• 0: Thermische desinfectie is niet
actief
• 1: Thermische desinfectie actief
Standaard instelling is 0 (niet actief).
Thermische desinfectie wordt niet
weergegeven.
Het water wordt op een temperatuur
van 70 °C graden gehouden gedurende
35 minuten, voor een complete thermi-
sche desinfectie.
tiepomp (servicefunctie 2.CL).
Met deze servicefunctie kunt u instellen
hoe vaak de pomp moet draaien in een
uur gedurende 3 minuten. Mogelijke in-
stellingen zijn: 1: 3 minuten aan,
57 minuten uit. 2: 3 minuten aan,
27 minuten uit. 3: 3 minuten aan,
17 minuten 4. 3 minuten aan,
12 minuten uit. 5: 3 minuten aan,
9 minuten. 6: 3 minuten aan,
7 minuten. 7: Permanent aan Stan-
daard instelling is 2
Deze servicefunctie schakelt een circu-
latiepomp. Mogelijke instellingen zijn:
• 0: niet actieve circulatiepomp
• 1: Circulatiepomp actief
Standaard instelling is 0
Servicefunctie
3.2b Bovengrenswaarde
De maximale aanvoertemperatuur kan
van de aanvoertem-
worden ingesteld tussen de 50 °C en
peratuur
82 °C. Dit limiteert de instelling op het be-
Tabel 21 Menu 3
9.2.6
Selecteer testmenu
Weergave van een servicefunctie in dit menu:
Druk tegelijkertijd op de knop ! en de ok knop totdat op de tekstregel
Menu 1 wordt weergegeven.
Selecteer het testmenu met de + knop.
Druk op de ok knop om uw selectie te bevestigen.
Druk op de + of - knoppen om door de menusectie te bladeren.
Servicefuncties
Mogelijke instellingen
t3
Pomptest.
De pomp zal gedurende 45 seconden draai-
en. Wanneer de pomp in orde is kan men
Controleer de wer-
deze horen draaien.
king van de pomp.
Mogelijke instellingen zijn:
(externe pompen)
0: pomp uit
1:pomp aan - Standaard is 0
Tabel 22 Testmenu
9.3
Voor inspectie en onderhoud voorbereiden
Verwijderen afdekplaat en servicepositie bedieningspaneel
Het bovenpaneel hoeft alleen te worden verwijderd bij onderhoud, het
werkoppervlak daarboven moet verwijderbaar zijn voor onderhoud en
reparatie.
afbeelding 67
▶ Til het front van de bovenplaat [1] naar boven en trek deze naar vo-
ren zodat deze los komt van de beugels [2] aan de achterzijde.
▶ Trek de frontplaat [3] naar voren van boven en til deze van de beu-
gels aan de onderkant van de zijplaten.
▶ Verwijder de borgschroeven [5].
▶ Draai het bedieningspaneel [4] naar boven zodat deze rust op de
klembeugels aan elke zijde op de armen in de servicepositie.
1
2
3

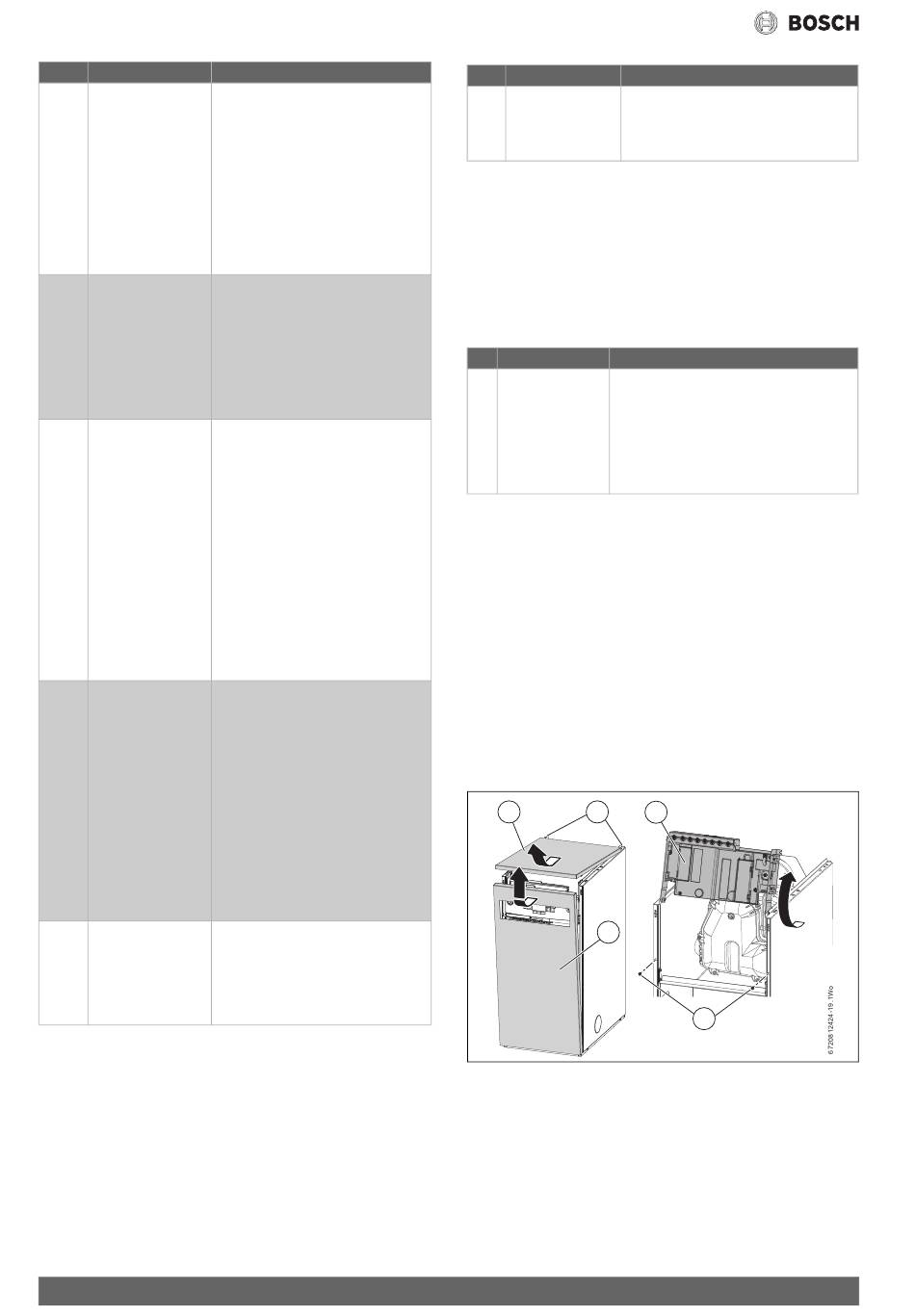

Afb. 67 Verwijderen afdekplaat
Bedrijfscontrole
Bedien het toestel en het systeem.
▶ Noteer storingen welke moeten worden gecorrigeerd tijdens het on-
derhoud.
Brander verwijderen
afbeelding 68
▶ Maak de branderstekker [1] los van de besturingsbox.
Bosch 2500F – 6 721 836 156 (2021/03)
Mogelijke instellingen
dieningsniveau Standaard: 82 °C
4
