Condensatie voor stookolie
Inhoudsopgave
2
Toestelinformatie
2.1
Over het toestel
Het toestel is een oliegestookte condensatieketel die de warmte voor
een cv-circuit en een warmwaterboiler (optie) verzorgt.
Het toestel is uitgerust met een oliebrander met een voorverwarming om
de efficiëntie van de brander te optimaliseren.
Een ventilator in de brander trekt verbrandingslucht van buiten het ge-
bouw (gesloten systeem) naar binnen door de buitenste luchtleiding van
de dubbele rookgasafvoerbuis en het rookgas wordt afgevoerd via de
binnenste luchtleiding naar een punt buiten het gebouw.
Als alternatief kan de verbrandingslucht worden onttokken aan de ruim-
te waar de cv-ketel is geïnstalleerd (open systeem) en in dat geval wordt
het rookgas afgevoerd via een enkelvoudige rookgasafvoerbuis tot bui-
ten het gebouw.
Het toestel is uitgerust met een luchtdrukcontrole die het toestel uit-
schakelt in geval van een geblokkeerde rookgasafvoerbuis.
De primaire warmtewisselaar van de cv-ketel is uitgerust met een sys-
teem van platen om de warmte aan de aanvoer- en retourleidingen over
te dragen welk het warme water door het radiatorsysteem of de boiler
circuleren.
Dit toestel is uiterst efficiënt omdat de hete rookgassen worden afge-
koeld wanneer de warmte wordt afgestaan aan het water in de warmte-
wisselaar. De rookgassen worden afgekoeld tot het punt waar de
waterdamp condenseert in vloeistof welke buiten de cv-ketel wordt af-
gevoerd.
Standaard beschrijving:
Type C gesloten circuit verbrandingsketel, alleen verwarming, 25 kW of
32 kW, moet oliesproeibrander conform norm EN 267, geschikt voor
aansluiting op rookgasafvoerbuizen type B23(P), C13, C33, C93.
2.2
Correct gebruik
Het toestel mag alleen worden gebruikt voor de verwarming van cv-wa-
ter en voor warmwaterverwarming, bijvoorbeeld voor één- of meerge-
zinswoningen waarbij het toestel normaal gesproken is gesitueerd in de
kelder of een machineruimte.
Neem goed nota van de informatie op het typeplaatje en de technische
gegevens, om de voorgeschreven toepassing van dit toestel te
garanderen.
Bosch levert rookgasafvoersystemen die geschikt zijn voor gebruik in
combinatie met deze cv-ketel. Daarnaast is het toestel geschikt voor ge-
bruik met CE-gecertificeerde rookgasafvoerbuizen van andere leveran-
ciers met de rookgascategorie zoals genoemd in de handleiding. Het is
de verantwoordelijkheid van de ontwerper/installateur van de rookgas-
afvoerbuis om te waarborgen dat dit rookgasafvoersysteem correct en
veilig functioneert.
2.3
Verkeerd gebruik
Het toestel moet worden gebruikt zoals beschreven onder correct ge-
bruik. Gebruik buiten de parameters van het correct gebruik wordt ge-
zien als verkeerd gebruik en kan letsel aan personen of materiële schade
tot gevolg hebben.
Gebruik van het toestel buiten het correct gebruik kan ook de garantie
van de fabrikant doen komen te vervallen.
Bosch 2500F– 6 721 836 156 (2021/03)
2.4
Leveringsomvang

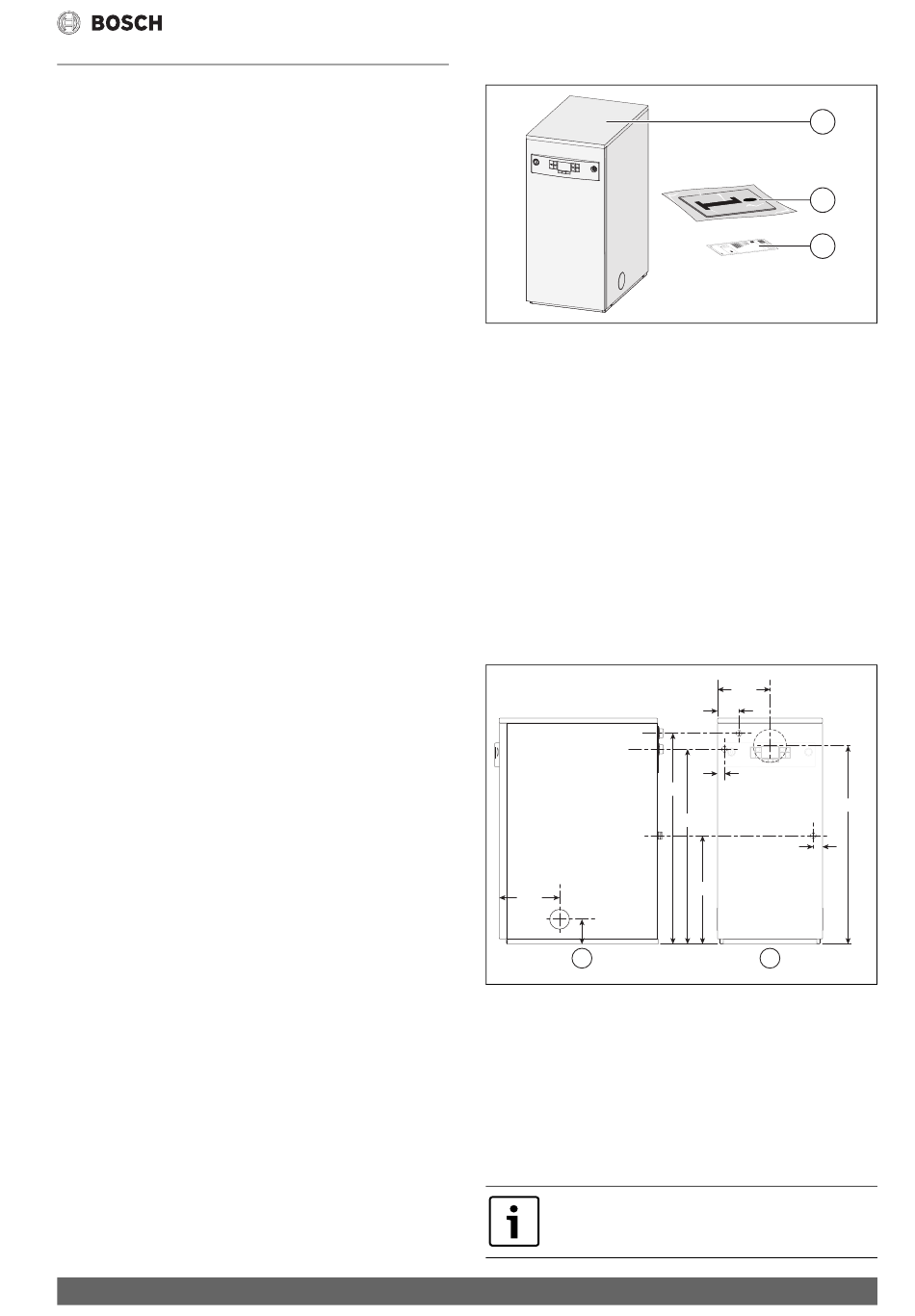

Afb. 1
Standaard verpakking inhoud
[1]
Bosch 2500F
[2]
Documentatie:
Installatie-, inbedrijfstelling- en onderhoudshandleiding
Gebruiksaanwijzing
[3]
ErP label
2.4.1
Conformiteitsverklaring
Dit product voldoet qua constructie en werking aan de Europese richtlij-
nen en de bijkomende nationale vereisten. De conformiteit wordt aange-
toond met de CE-markering.
De toestellen voldoen aan de vereisten voor oliegestookte condensatie-
ketels qua energiebesparingsregelgeving.
2.4.2
Typeplaat
De typeplaat bevat informatie over de prestaties van het apparaat, de re-
gistratiedata en het serienummer.
2.4.3
Posities leidingwerk en rookgasaansluiting
A
B
D
228
Ø 75
E
94
1
Afb. 2
Posities leidingwerk (alle afmetingen in mm)
[1]
Zicht vanaf de rechterkant
[2]
Vooraanzicht
[A]
Aansluiting aanvoerleiding (1 ¼ " buitendraad)
[B]
Aansluiting retourleiding (1 ¼ " buitendraad)
[C]
Concentrisch rookgasafvoersysteem 80/125
(rookgassen 80mm, luchtinlaat 125mm)
[D]
Aansluiting condensafvoer (21,5 mm)
[E]
Olieslang toegang (aanvoer- en retourolieslangen ¼ "
buitendraad)
Houd voor servicedoeleinden de condensaat- en veilig-
heidsklepafvoerleidingen op afstand van andere compo-
nenten.
Toestelinformatie
1
2
3
6720812424-03.1Wo
198
81
26
796
735
35
409
2
6720812424-04.1Wo
C
748
5
