Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 100

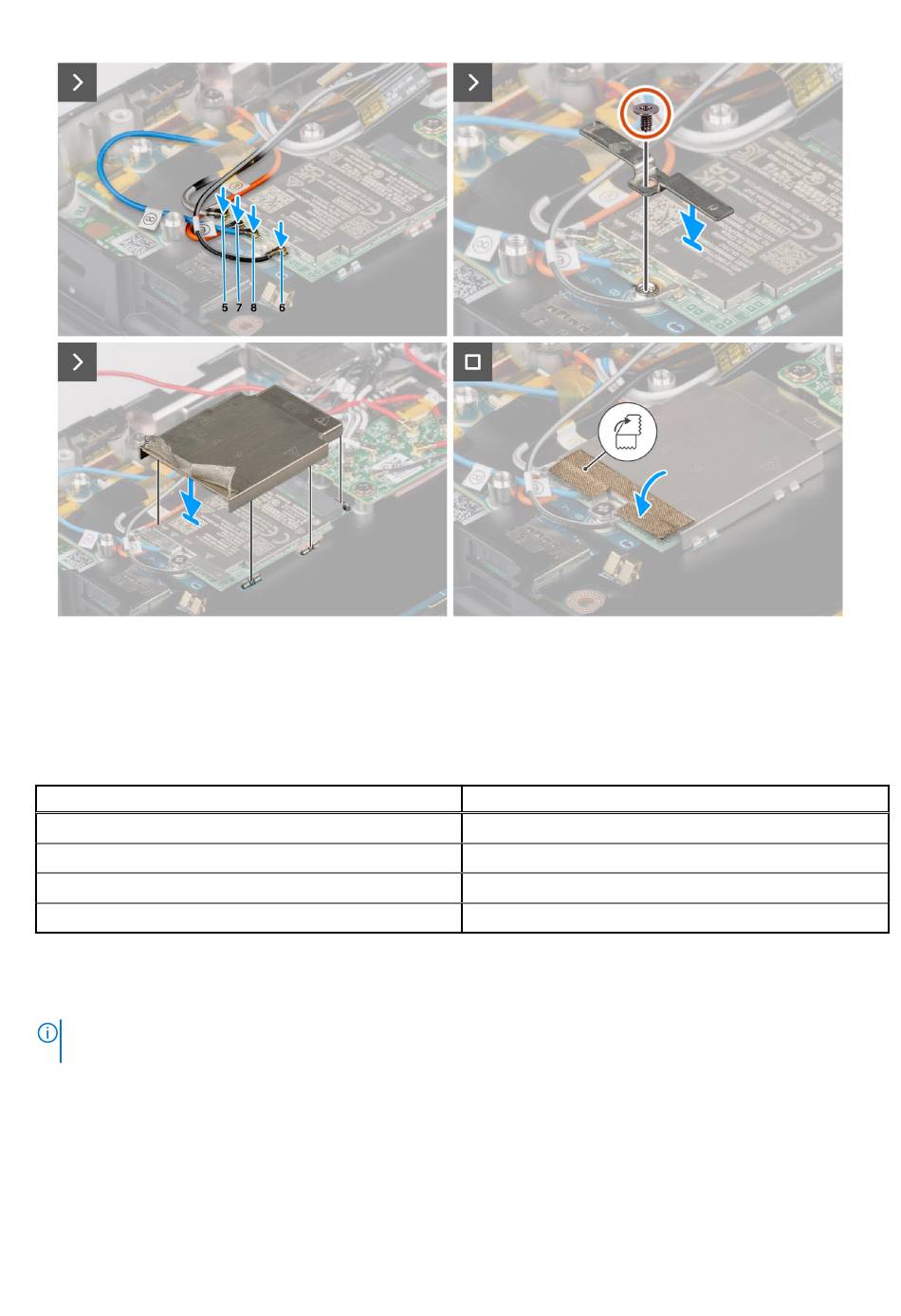

Afbeelding 62. De WWAN-kaart installeren
Stappen
1. Schuif de WWAN-kaart onder een hoek in het WWAN-kaartslot.
2. Sluit de antennekabels aan op de WWAN-kaart.
Tabel 47. Connectoren op de WWAN-kaart
Antenne
Hoofd (witte driehoek) - ANT1
Hoofd (witte driehoek) - ANT3
Hulp (zwarte driehoek) - ANT0
Hulp (zwarte driehoek) - ANT2
3. Plaats de WWAN-kaarthouder op de WWAN-kaart en plaats de schroef (M2x3.5) terug waarmee de WWAN-kaarthouder aan de
systeemkaart wordt bevestigd.
4. Plaats het WWAN-schild en druk de antistatische textieltape terug op zijn plaats.
OPMERKING:
Zie het knowledge base-artikel
(International Mobile Station Equipment Identity) van uw computer te vinden.
Vervolgstappen
1. Installeer de GPS-kaart.
2. Installeer de
achterste
I/O-kaart.
3. Installeer de RF-schakelkaart.
4. Installeer de onderplaat.
5. Installeer de SSD-houder.
100
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Kabelkleur
Oranje (kabel nummer 7)
Wit-zwart (kabel nummer 6)
Wit-grijs (kabel nummer 5)
Blauw (kabel nummer 8)
000143678
op de
website van Dell Support
voor instructies om de IMEI
