5. Connector voor WLAN-kaart
6. Connector voor eDP-kabel
7. Connector van de ventilatorkabel
8. Kabelconnector voor de deksel
9. Platte bedrukte dock I/O-kabelconnector
10. Connector voor USH-kaart
11. M.2 2230/2280 SSD-connector
12. Rechter batterijkabelconnector
13. Linker batterijkabelconnector
14. Kabelconnector van de LED-kaart
15. Connector van knoopcelbatterij
Afbeelding 77. Systeemkaartconnectoren

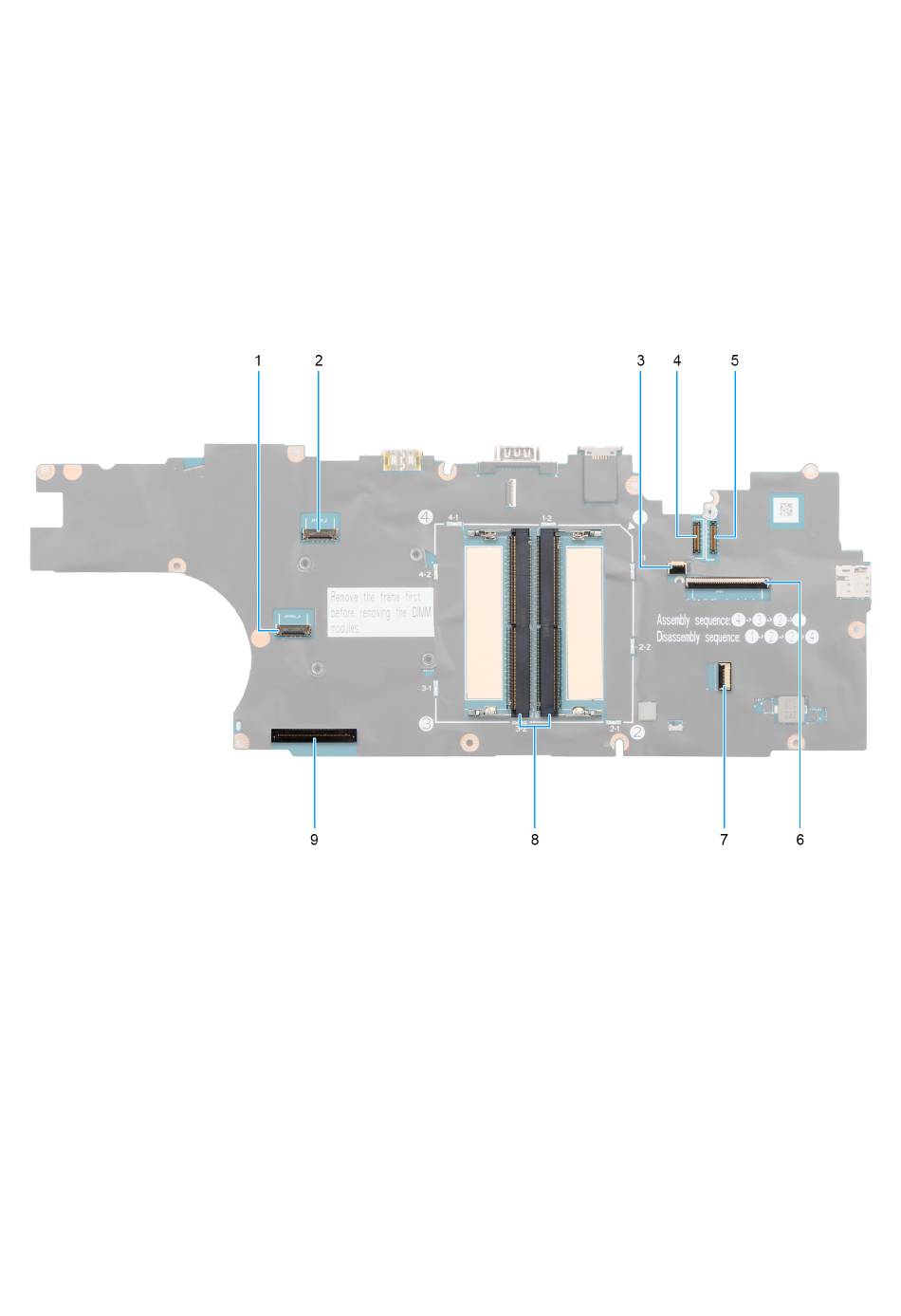

1. Linker Type-C-kabelconnector
2. Rechter Type-C-kabelconnector
3. Platte bedrukte kabelconnector van achtergrondverlichting
4. Connector van platte bedrukte Type-C-kabel (links)
5. Connector van platte bedrukte Type-C-kabel (rechts)
6. Connector van de toetsenbordkabel
7. Connector van de touchpadkabel
8. Geheugen-moduleconnector
9. Platte bedrukte linker I/O-kabelconnector
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
