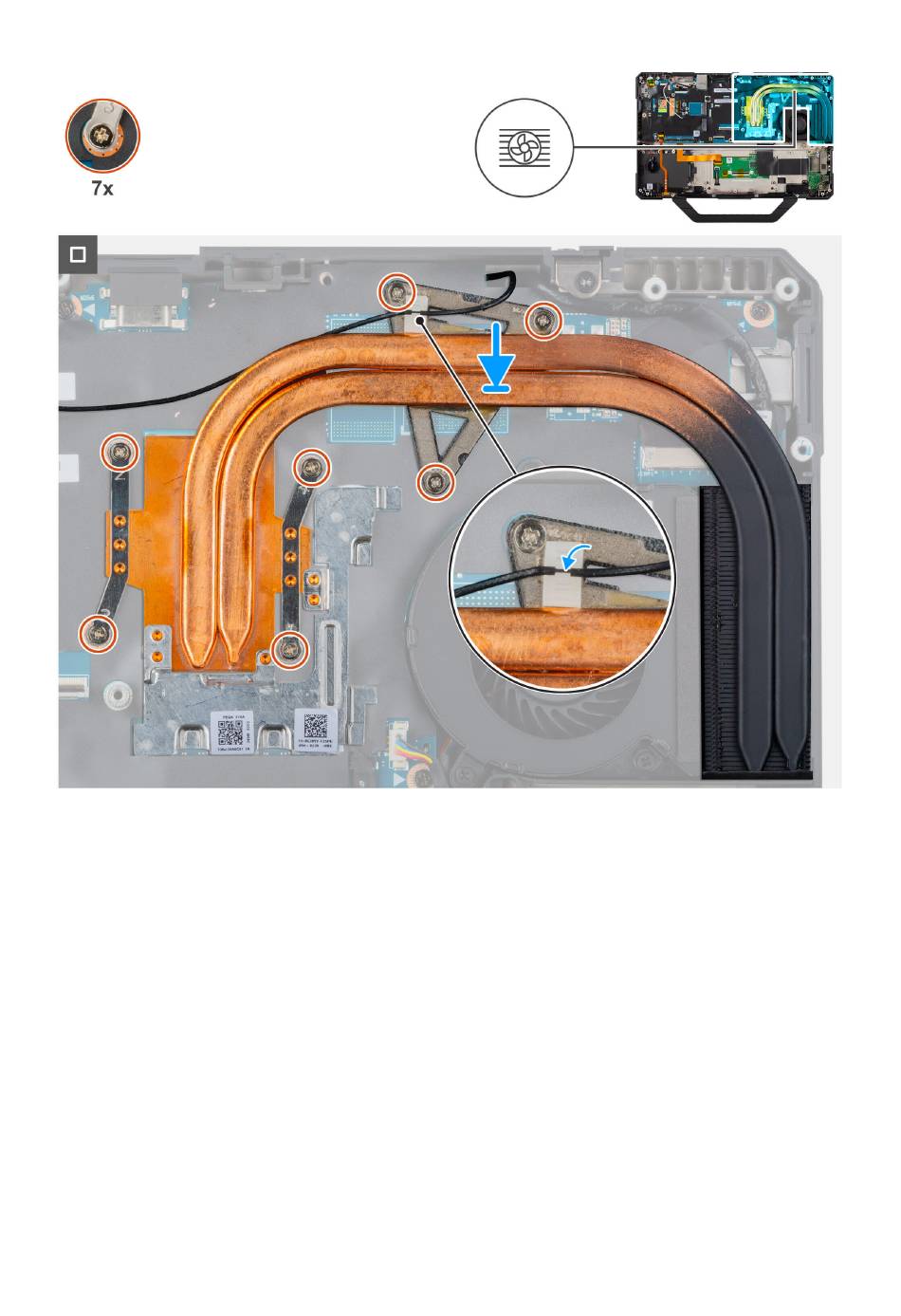

Afbeelding 68. De koelplaat installeren (voor computers die worden geleverd met een geïntegreerde grafische kaart)
Stappen
1. Lijn de schroefgaten van de koelplaat uit met de systeemkaart en plaats de koelplaat op het computerchassis.
2. Leid de antennekabel door het kabelslot van de koelplaat.
3. Plaats de zeven (geborgde) schroeven terug waarmee de koelplaat op de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de
dock
I/O-module.
2. Installeer de
achterste
I/O-kaart.
3. Installeer de WLAN-kaart.
4. Installeer de RF-schakelkaart.
5. Installeer de onderplaat.
6. Installeer de SSD-houder.
7. Installeer de batterijen.
8. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
109
