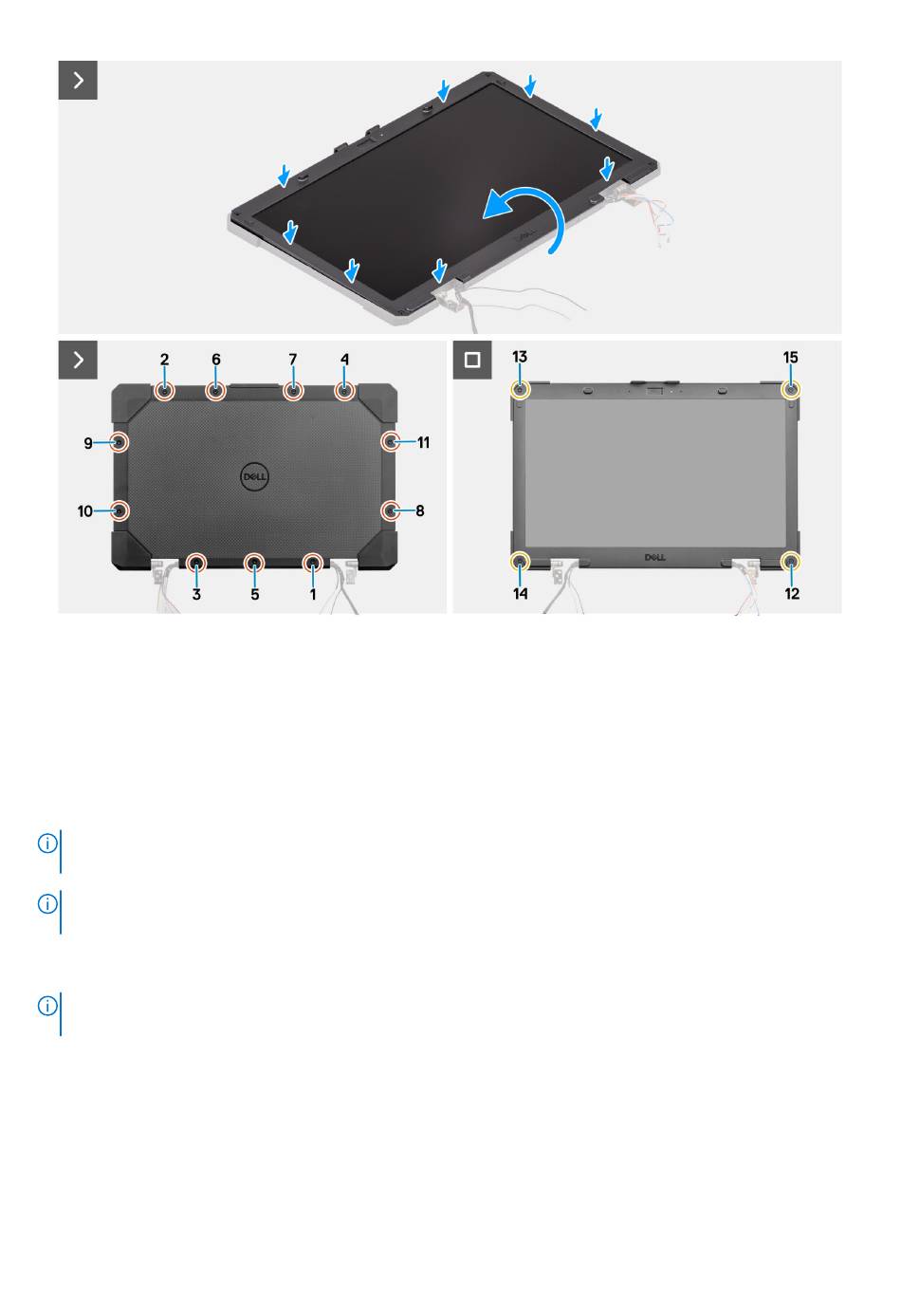

Afbeelding 109. De scharnieren van de beeldschermpaneeleenheid installeren
Stappen
1. Sluit de touchkabel aan op de connector op de touchscreenkaart.
2. Sluit de eDP-kabel aan op de connector op de beelschermpaneeleenheid en draai de beeldschermpaneeleenheid om op de
beeldschermachterpaneeleenheid.
3. Lijn de beeldschermpaneeleenheid uit met de beeldschermachterpaneeleenheid. Klik de beeldschermpaneeleenheid voorzichtig op zijn
plaats.
4. Plaats de 11 epoxyschroeven (M2.5x6, T8) terug om de beeldschermpaneeleenheid aan de beeldschermeenheid te bevestigen.
OPMERKING:
Zorg ervoor dat de beeldschermpaneeleenheid op een vlak oppervlak wordt geplaatst bij het terugplaatsen van de
schroeven om lichtlekkage van het LCD-scherm te voorkomen.
OPMERKING:
De epoxyschroeven zijn ontworpen voor eenmalig gebruik. Zorg er bij het vervangen van de
beeldschermpaneeleenheid voor dat u de epoxyschroeven gebruikt die bij het vervangende pakket zijn geleverd.
5. Plaats de vier epoxyschroeven (M2.5x6, T8) terug waarmee de beeldschermpaneeleenheid aan de beeldschermachterpaneeleenheid
wordt bevestigd.
OPMERKING:
De epoxyschroeven zijn ontworpen voor eenmalig gebruik. Zorg er bij het vervangen van de
beeldschermpaneeleenheid voor dat u de epoxyschroeven gebruikt die bij het vervangende pakket zijn geleverd.
Vervolgstappen
1. Installeer de beeldschermeenheid.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
