Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 64

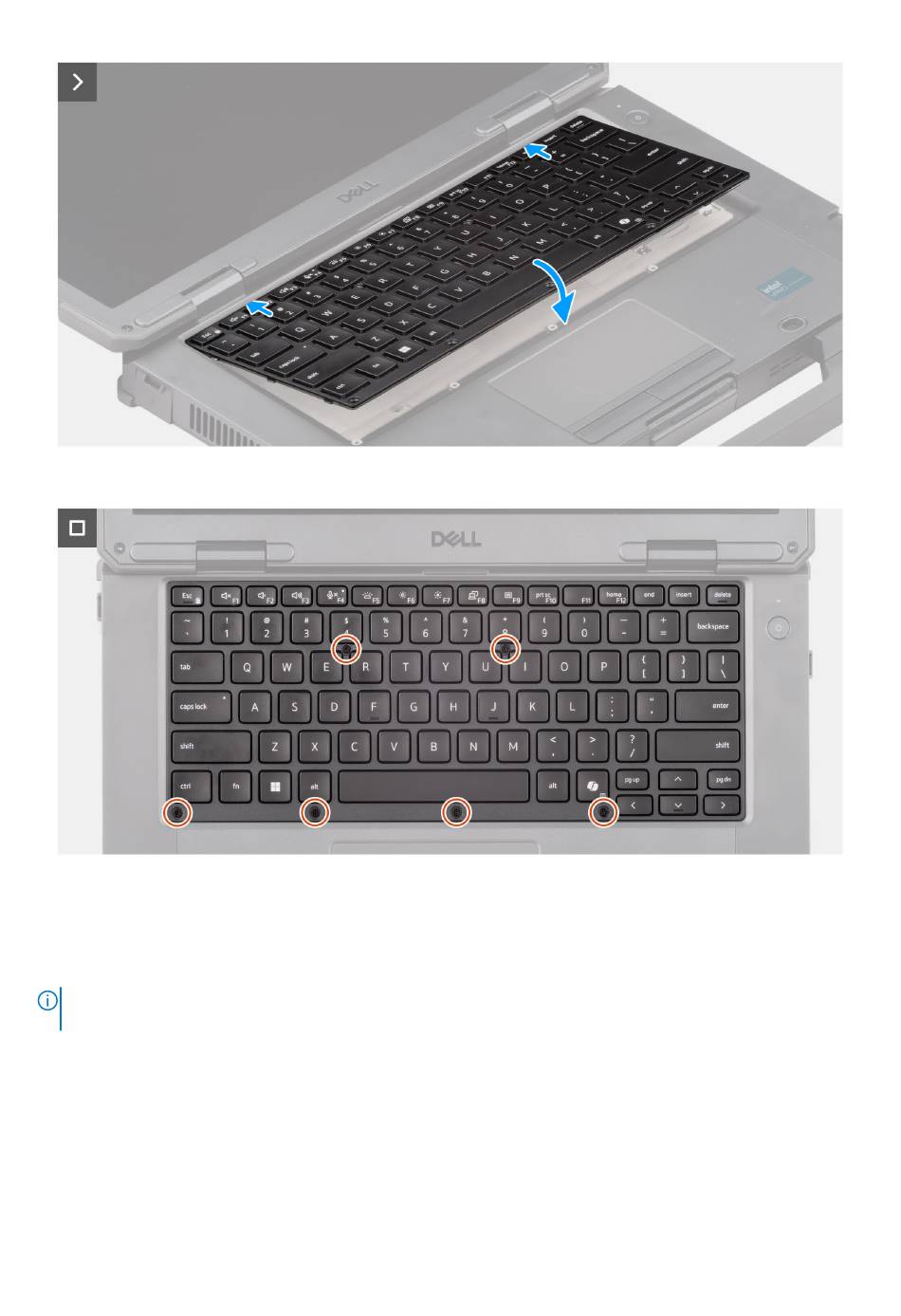

Afbeelding 27. Het toetsenbord installeren (standaard)
Afbeelding 28. Het toetsenbord installeren (standaard)
Stappen
1. Plaats het toetsenbord op het computerchassis.
2. Sluit de flexibele bedrukte kabels van het toetsenbord en de achtergrondverlichting aan op de connectors op de systeemkaart.
OPMERKING:
Bevestig de flexibele bedrukte kabel van het toetsenbord en de achtergrondverlichting met kapton-tapes aan de
connectors.
3. Plaats de vier schroeven (M2x3.5) terug waarmee de kabelkap van het toetsenbord aan het computerchassis wordt bevestigd.
4. Kantel het toetsenbord op het chassis, schuif het naar het beeldscherm en lijn het uit met de schroefgaten.
5. Plaats de zes schroeven (M2.5x4) terug om het toetsenbord te bevestigen.
Vervolgstappen
1. Installeer de batterijen.
2. Volg de procedure in
Nadat u in de computer hebt
64
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
gewerkt.
