Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de WLAN-kaart aan en biedt een visuele weergave van de installatieprocedure.

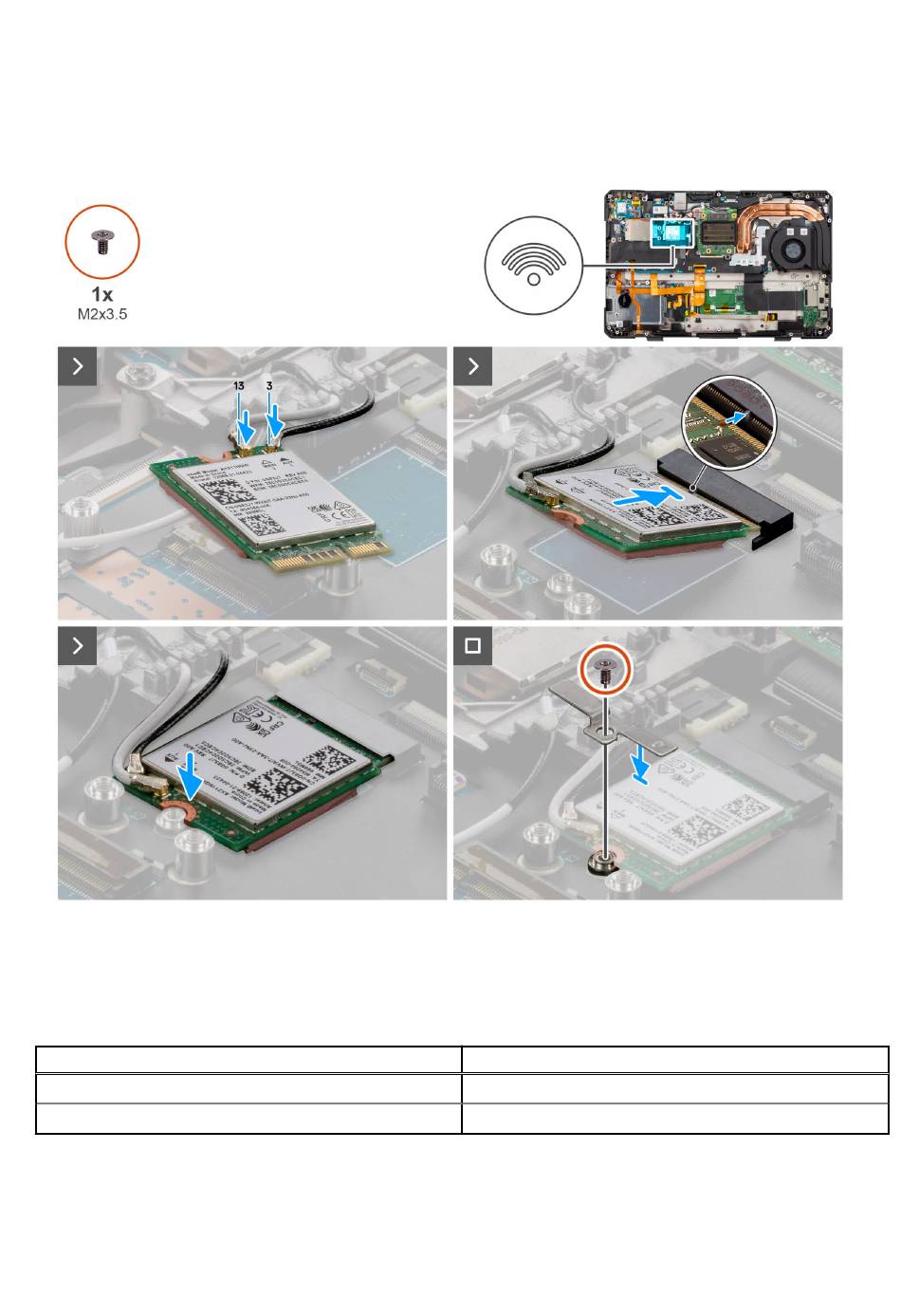

Afbeelding 58. De WLAN-kaart installeren
Stappen
1. Sluit de antennekabels aan op de WLAN-kaart.
Tabel 45. Connectoren op de draadloze kaart
Antenne
Hoofd (witte driehoek)
Hulp (zwarte driehoek)
2. Schuif de WLAN-kaart onder een hoek in het WLAN-kaartslot.
3. Plaats de WLAN-kaarthouder op de WLAN-kaart.
4. Plaats de enkele schroef (M2x3.5) terug om de WLAN-kaarthouder aan de WLAN-kaart te bevestigen.
Kabelkleur
Wit (kabel nummer 13)
Zwart (kabel nummer 3)
