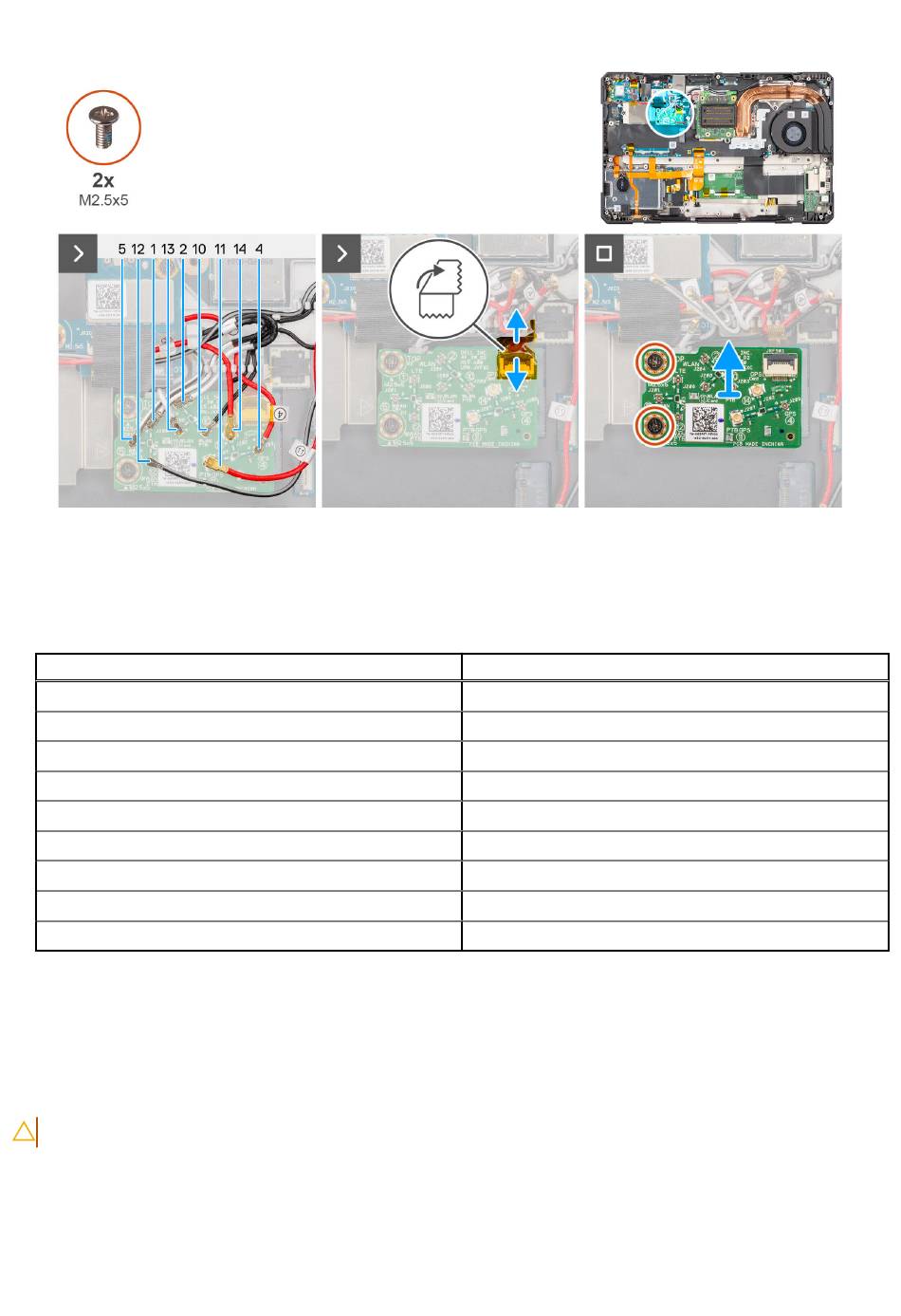

Afbeelding 55. De RF-schakelkaart verwijderen
Stappen
1. Koppel de WLAN-, WWAN- en GPS-antennes los van de RF-schakelkaart.
Tabel 42. Kabelconnectoren op de Dell Pro Rugged 14 RB14250
Kabelnummer
5
1
12
2
13
10
11
14
4
2. Trek het plakband weg en koppel de flexibele bedrukte kabel los van de RF-schakelkaart.
3. Verwijder de twee schroeven (M2.5x5) waarmee de RF-schakelkaart aan de systeemkaart is bevestigd.
4. Til de RF-schakelkaart weg van de systeemkaart.
Installeer de RF-schakelkaart
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Antenne
WWAN-antenne
WWAN-antenne
WWAN-antenne
WLAN-antenne
WLAN-antenne
WLAN-antenne
GPS-antenne
GPS-antenne
GPS-antenne
