Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 84
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
werken.
2. Verwijder de batterijen.
3. Verwijder de SSD-houder.
4. Verwijder de onderplaat.
Over deze taak
De volgende afbeelding geeft de locatie van de ventilator aan en biedt een visuele weergave van de verwijderingsprocedure.

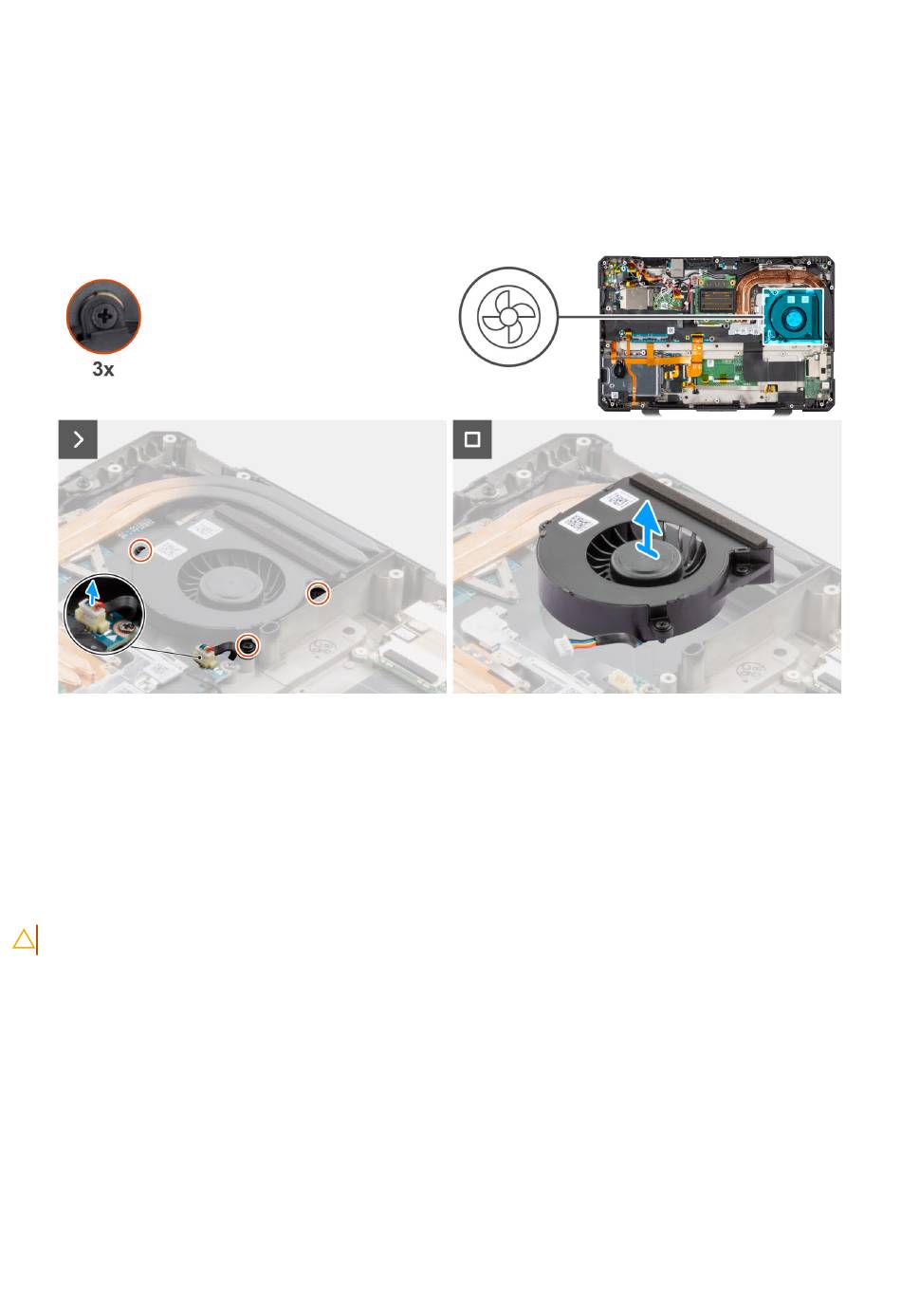

Afbeelding 49. De ventilator verwijderen
Stappen
1. Koppel de ventilatorkabel los van de connector op de systeemkaart.
2. Verwijder de drie geborgde schroeven waarmee de ventilator op het computerchassis is bevestigd.
3. Til de ventilator weg van het computerchassis.
De ventilator installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de ventilator aan en biedt een visuele weergave van de plaatsingsprocedure.
84
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
