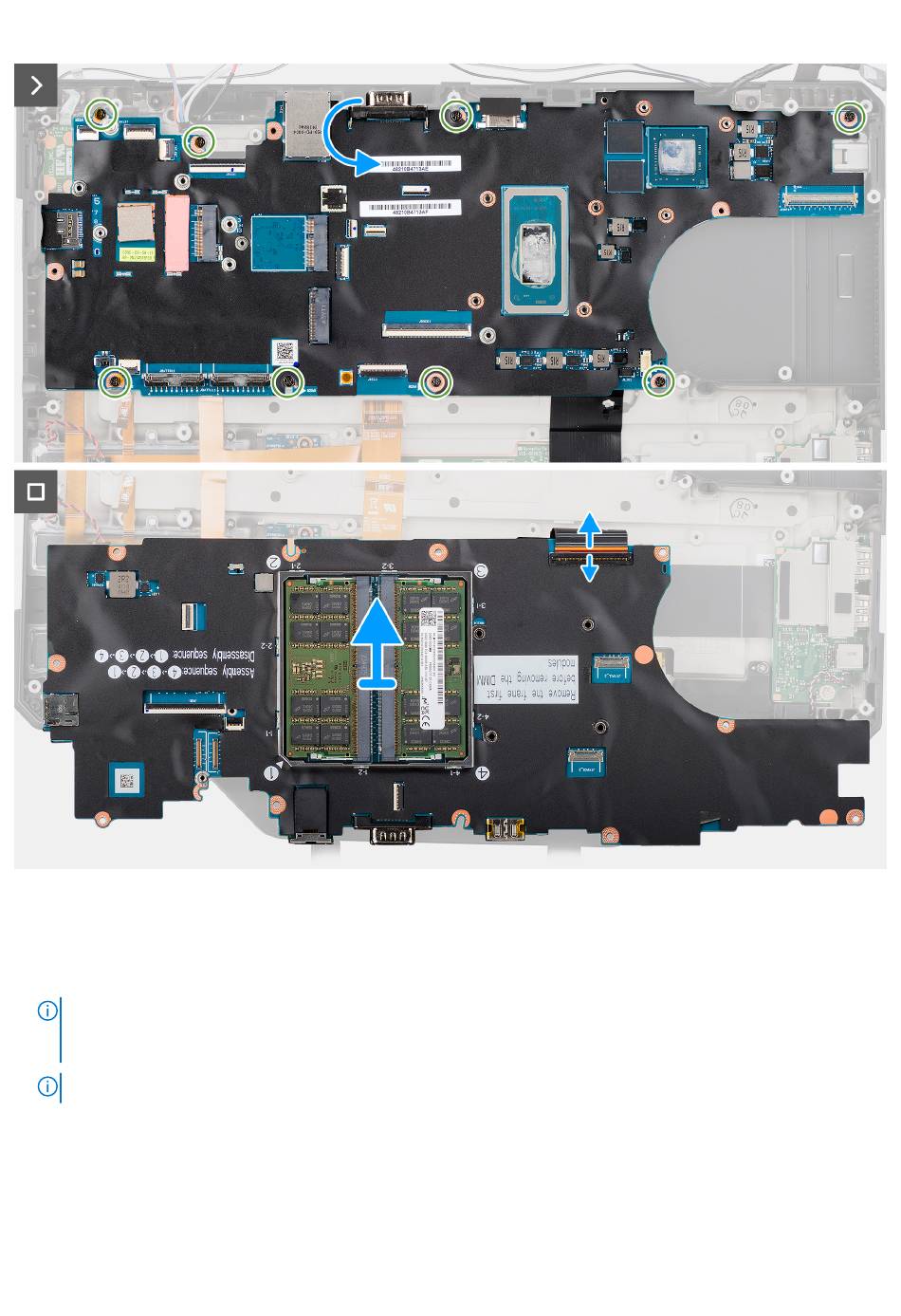

Afbeelding 75. De systeemkaart verwijderen
Stappen
1. Verwijder de twee epoxyborgschroeven (4-40x6.5) waarmee de seriële RS-232-poort aan het computerchassis is bevestigd en
verwijder vervolgens de seriële RS-232-poort uit het computerchassis.
OPMERKING:
De locaties van de epoxy-schroeven vereisen extra aandacht. Deze schroeven zijn moeilijk te verwijderen en
kunnen beschadigd raken tijdens het verwijderingsproces. Om schade aan de schroeven en het omringende plastic te voorkomen,
moet u de juiste schroevendraaier voor elk type schroef gebruiken.
OPMERKING:
Gebruik een achthoekige dopsleutel van 5,5 mm om de epoxyborgschroeven te verwijderen.
2. Verwijder de vier schroeven (M2x3.5) waarmee het kabelafdekplaatje van het toetsenbord aan de systeemkaart is bevestigd.
3. Verwijder de schroef (M2x3.5) waarmee het Type-C-kabelafdekplaatje op de systeemkaart is bevestigd.
4. Koppel de rechter en linker Type-C-kabels los van de bijbehorende connectoren op de systeemkaart.
5. Koppel de platte bedrukte touchpadkabel los van de touchpad-connector op de systeemkaart.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
