6. Koppel de kabel van de aan-uitknop, de kabel van de vingerafdruklezer en de kabel van de Wi-Fi-kaart los en verwijder deze van de
bijbehorende connector op de systeemkaart.
7. Koppel de platte bedrukte LAN-kabel los en verwijder deze van de bijbehorende connector op de systeemkaart.
8. Koppel de eDP-kabel los en verwijder deze van de bijbehorende connector op de systeemkaart.
9. Koppel de volgende kabels los van de bijbehorende connector op de systeemkaart: knoopcelbatterij, LED-kaart, touchpad of USH-
kaart van de systeemkaart.
10. Verwijder de acht schroeven (M2.5x5) waarmee de systeemkaart aan het computerchassis is bevestigd en kantel de systeemkaart.
11. Koppel de platte bedrukte kabelconnector van de linker I/O-kaart los van de systeemkaart.
De systeemkaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan.

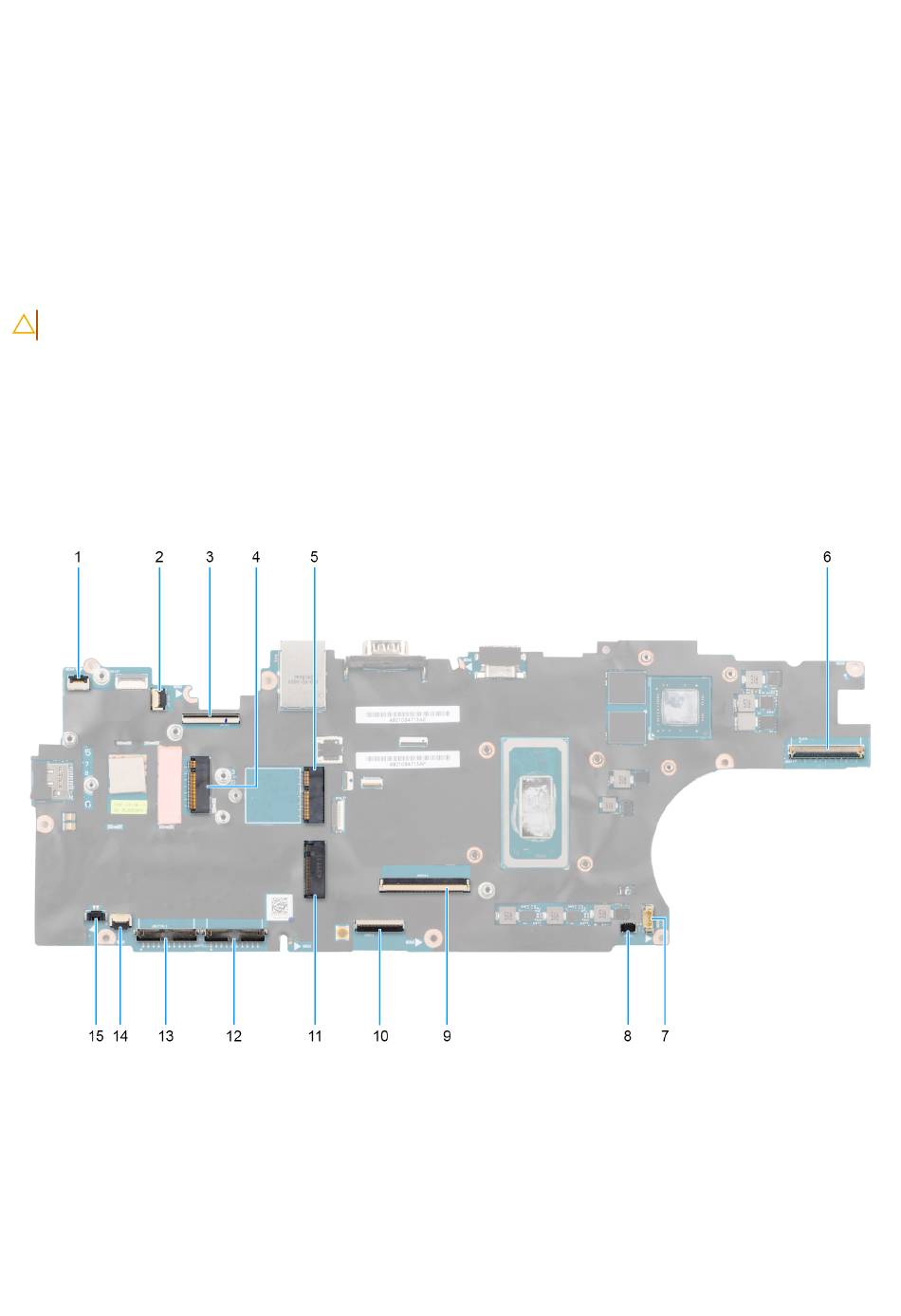

Afbeelding 76. Systeemkaartconnectoren
1. Kabelconnector van de aan/uit-knopkaart
2. Connector voor Wi-Fi I/O-kaart
3. Achterste I/O-kaartconnector
4. Connector voor WWAN-kaart
