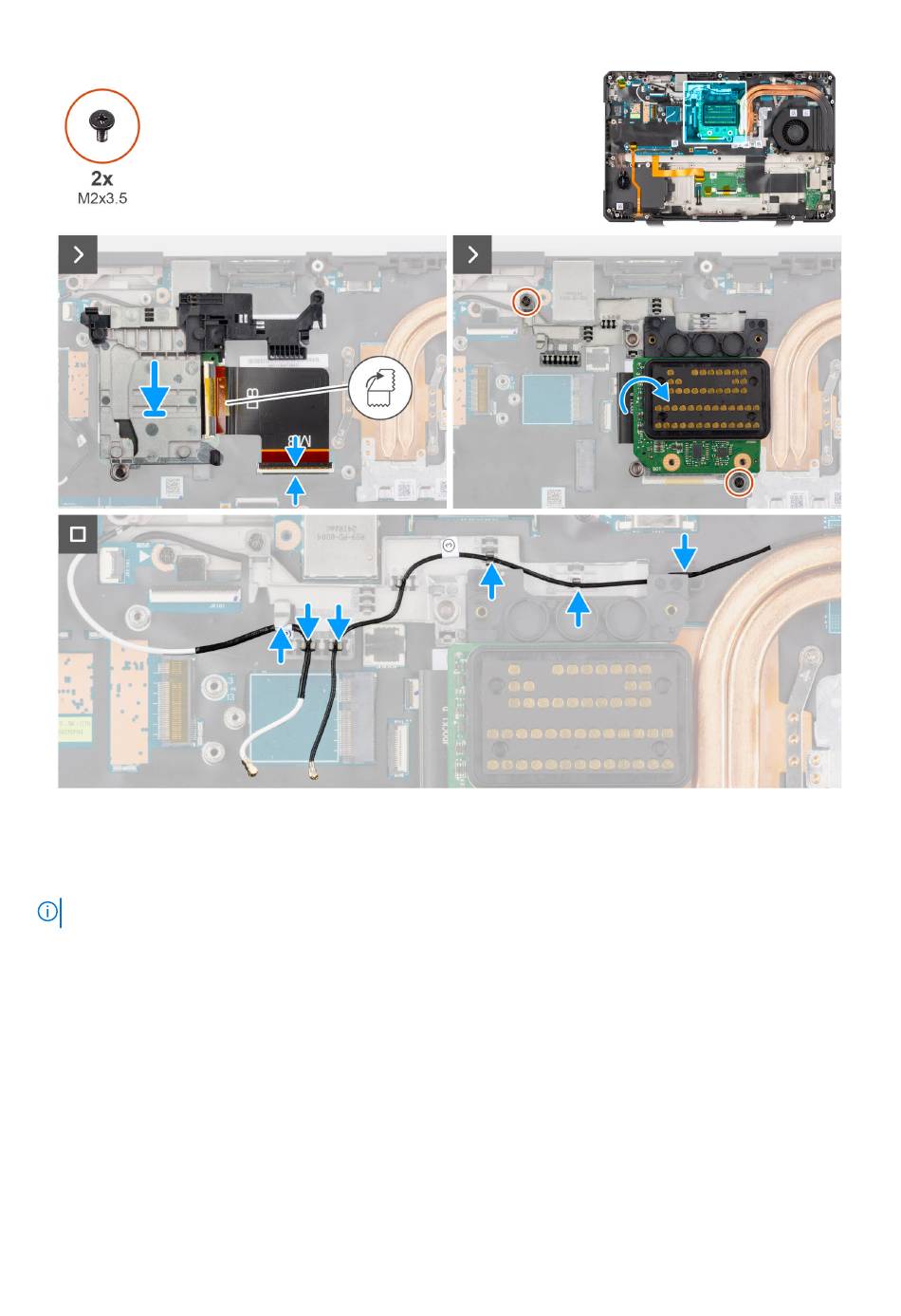

Afbeelding 64. De dock I/O-module installeren
Stappen
1. Plaats de dock I/O-module en sluit de flexibele bedrukte I/O-kabel aan op de systeemkaart.
OPMERKING:
Bevestig de flexibele bedrukte dock I/O-kabel met kapton-tapes aan de connector.
2. Kantel de dock I/O-module en plaats de twee schroeven (M2x3.5) terug om deze aan de systeemkaart te bevestigen.
3. Leid de antennekabels langs de geleiders op het computerchassis.
Vervolgstappen
1. Installeer de
dock
I/O-kaart.
2. Installeer de WLAN-kaart.
3. Installeer de RF-schakelkaart.
4. Installeer de onderplaat.
5. Installeer de SSD-houder.
6. Installeer de batterijen.
7. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
