Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 108

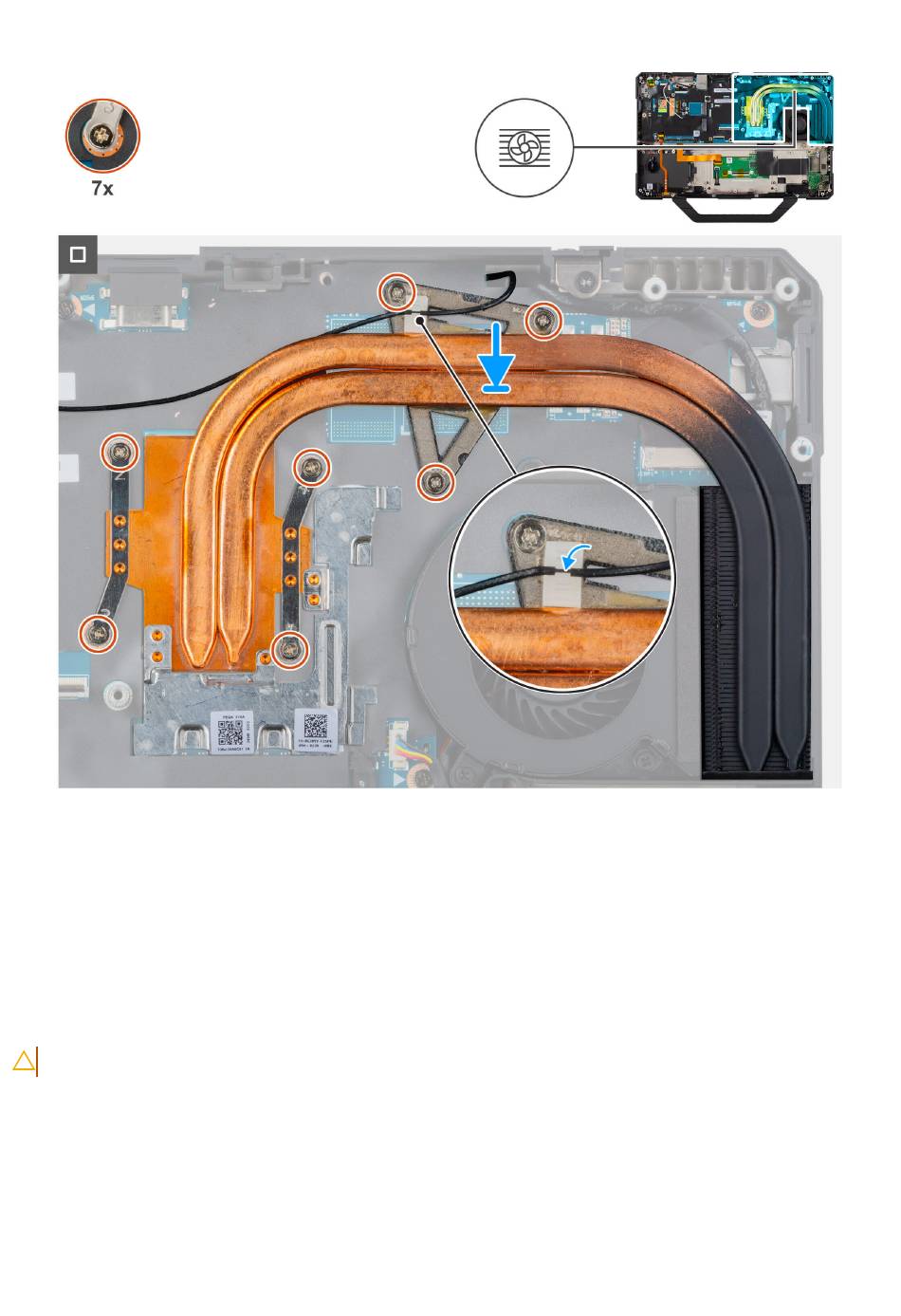

Afbeelding 67. De koelplaat verwijderen (op computers die worden geleverd met een geïntegreerde grafische kaart
Stappen
1. Trek de antennekabel uit het kabelslot van de koelplaat en verwijder de zeven (geborgde) schroeven waarmee de koelplaat aan de
systeemkaart is bevestigd.
2. Til de koelplaat uit het computerchassis.
De koelplaat installeren (voor computers die worden geleverd met een
geïntegreerde grafische kaart)
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de installatieprocedure.
108
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
