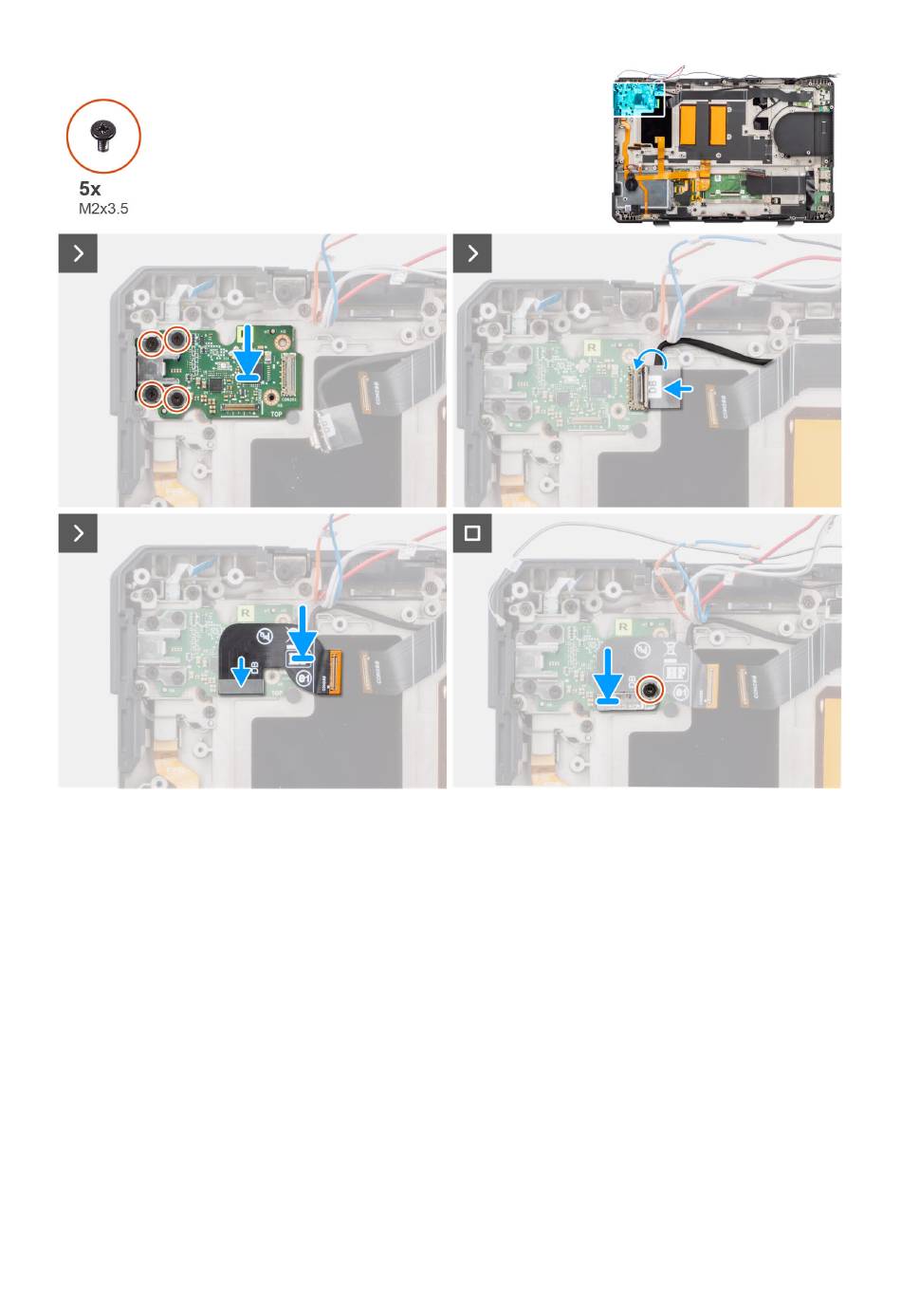

Afbeelding 85. De rechter Type-C-kaart installeren
Stappen
1. Plaats de rechter Type-C-kaart op het computerchassis.
2. Plaats de vier schroeven (M2x3.5) terug waarmee de rechter Type-C-kaart aan het computerchassis wordt bevestigd.
3. Sluit de rechter Type-C-kabelconnector aan op de connector op de rechter Type-C-kaart.
4. Sluit de platte bedrukte kabel aan op de connector op de rechter Type-C-kaart.
5. Plaats de schroef (M2x3.5) terug waarmee de houder van de platte bedrukte kabel aan de rechter Type-C-kaart wordt bevestigd.
Vervolgstappen
1. Installeer de systeemkaart.
2. Installeer de
koelplaat (UMA)
3. Installeer de ventilator.
4. Installeer de
dock
I/O-module.
5. Installeer de WWAN-kaart.
6. Installeer de WLAN-kaart.
7. Installeer de RF-schakelkaart.
8. Installeer de
achterste
I/O-kaart.
9. Installeer de GPS-kaart.
10. Installeer de onderplaat.
128
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of de
koelplaat
(afzonderlijk).
