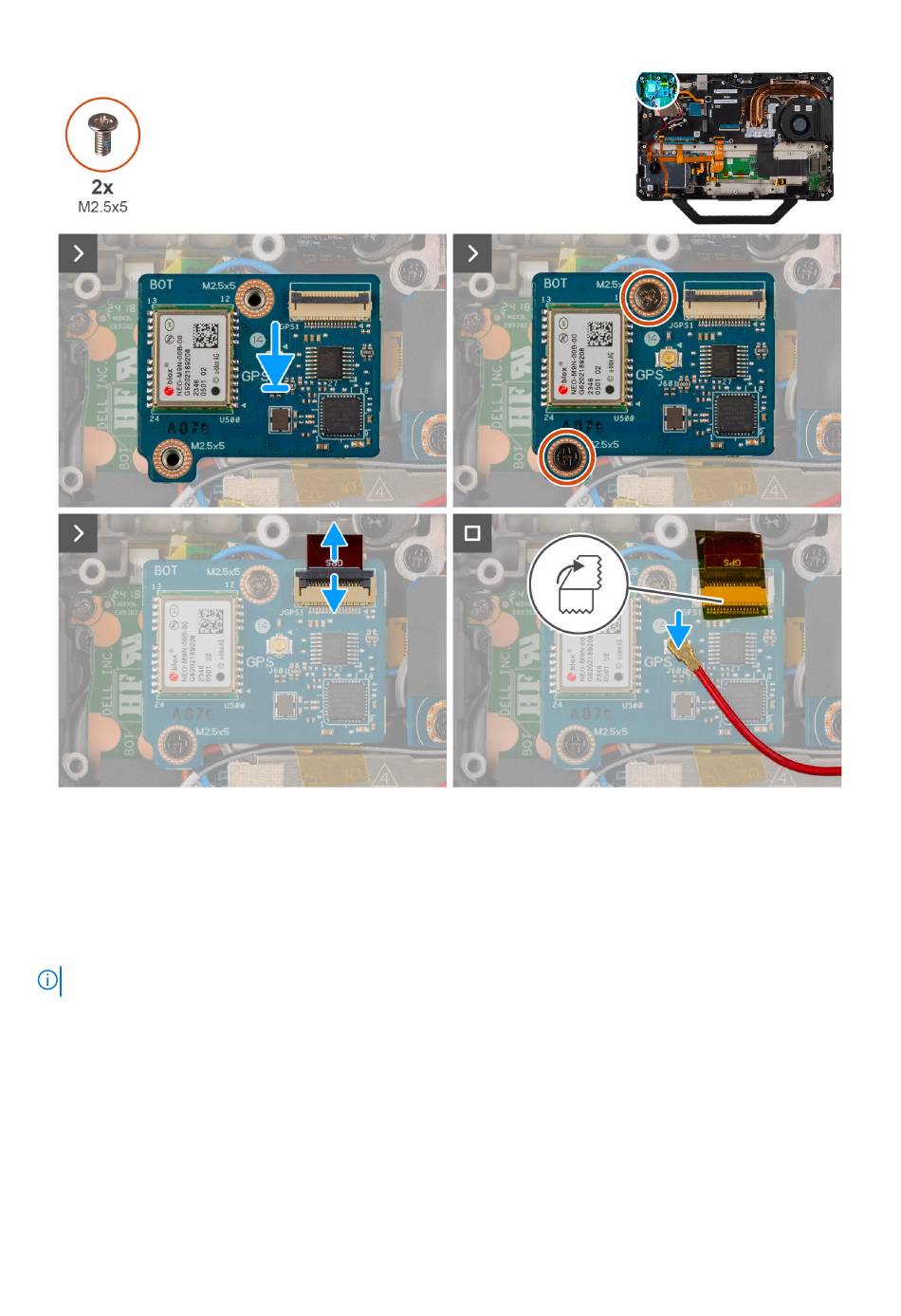

Afbeelding 52. De GPS-kaart plaatsen
Stappen
1. Lijn de schroefgaten op de GPS-kaart uit met de schroefgaten op de systeemkaart.
2. Plaats de twee schroeven (M2.5x5) terug waarmee de GPS-kaart aan de computerchassis wordt bevestigd.
3. Sluit de platte bedrukte GPS-kabel aan op de bijbehorende connector op de GPS-kaart.
4. Sluit de GPS-antennekabel aan op de GPS-kaart.
OPMERKING:
Plak de platte bedrukte GPS-kabel met kapton-tape op de connector.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de SSD-houder.
3. Installeer de batterijen.
4. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
