Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 138

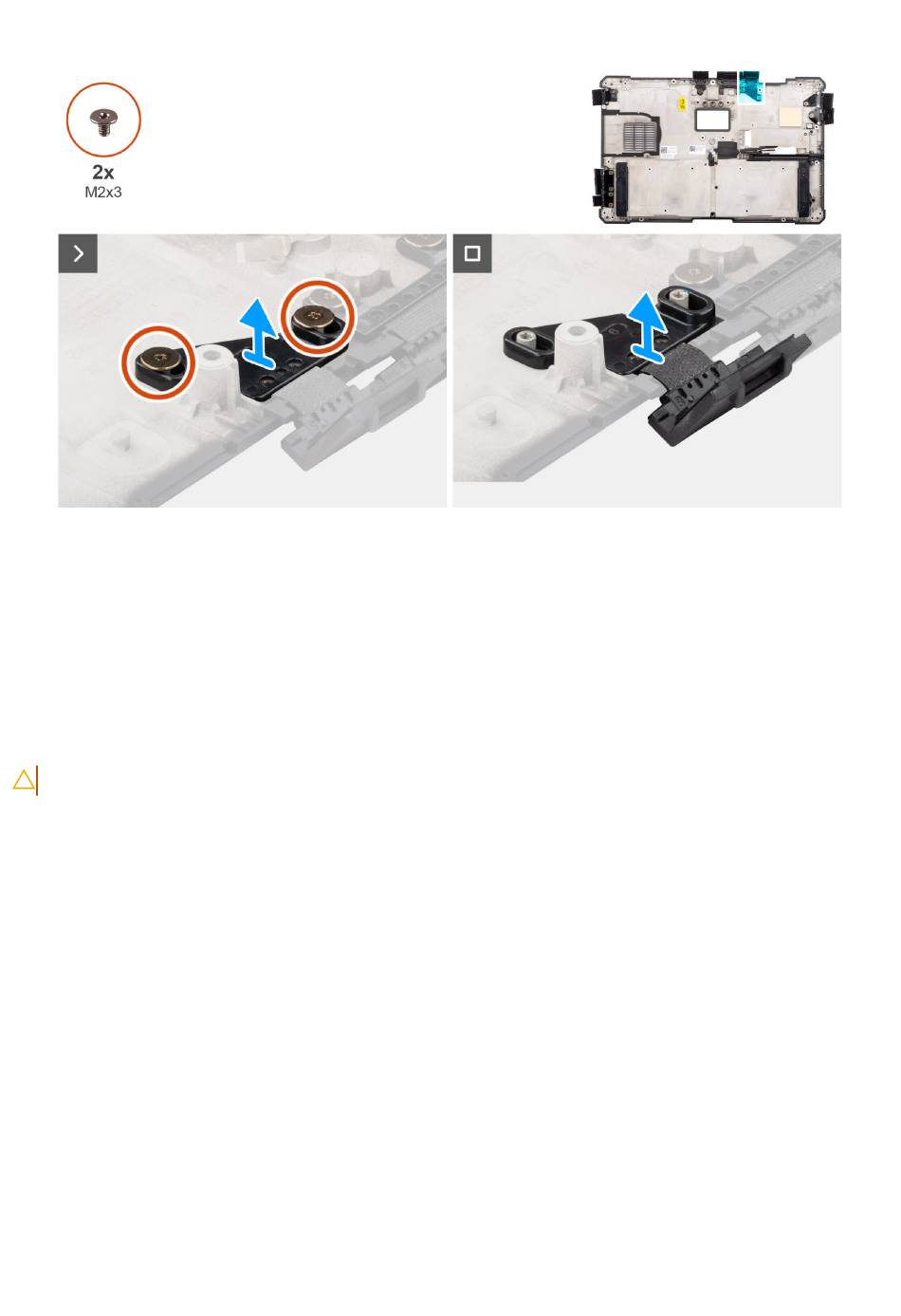

Afbeelding 94. De vergrendelingsklep van de seriële poort aan de achterzijde verwijderen
Stappen
1. Verwijder de twee schroeven (M2x3) waarmee de vergrendelingsklep van de seriële poort aan de achterzijde aan het computerchassis
wordt bevestigd.
2. Verwijder de vergrendelingsklep van de seriële poort aan de achterzijde uit het computerchassis.
De vergrendelingsklep van de seriële poort aan de achterzijde
installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding toont de locatie van de vergrendelingsklep van de seriële poort aan de achterzijde en biedt een visuele weergave
van de installatieprocedure.
138
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
