Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 79

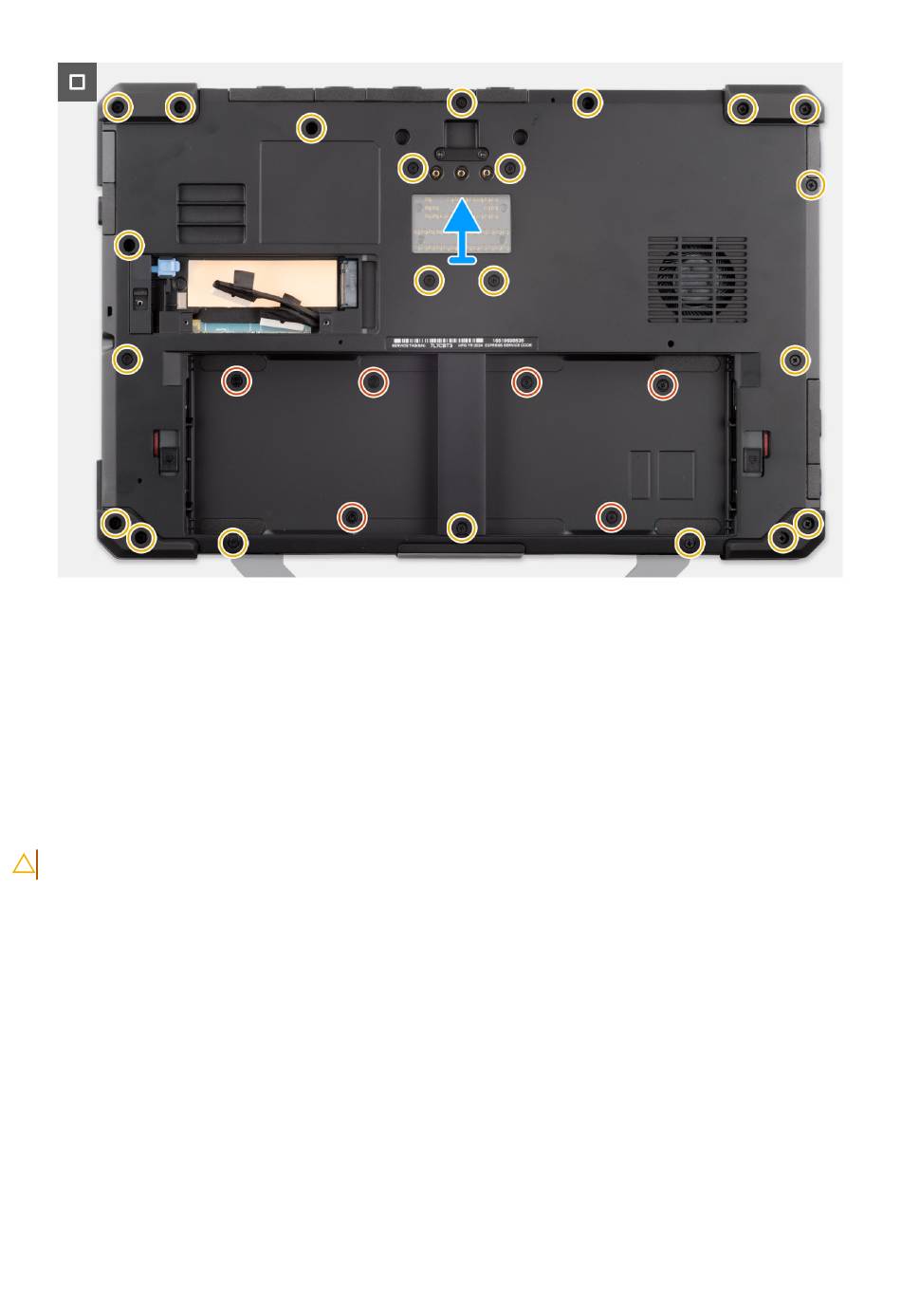

Afbeelding 44. De onderplaat verwijderen
Stappen
1. Verwijder de twee schroeven (M2.5x4) waarmee de batterijkabelkap aan het computerchassis is bevestigd en til deze uit de computer.
2. Koppel de linker- en rechterbatterijkabels los van de connectoren op de systeemkaart.
3. Verwijder de 22 schroeven (M2.5x7) en de zes schroeven (M2.5x4) waarmee de onderplaat aan het computerchassis wordt
bevestigd.
4. Til de onderplaat van het computerchassis.
De onderplaat installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de onderplaat aan en biedt een visuele weergave van de installatieprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
79
