Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 102

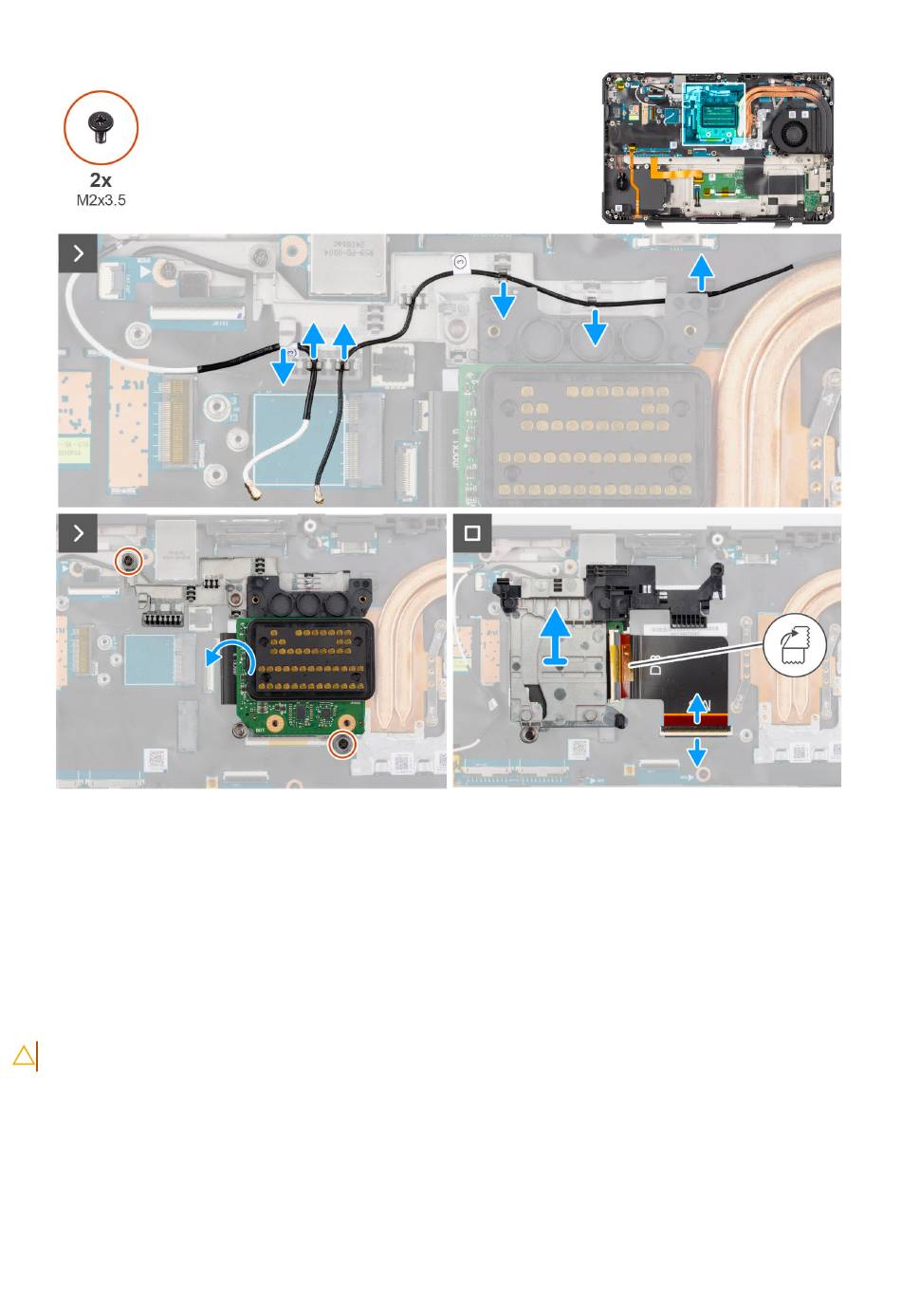

Afbeelding 63. De dock I/O-module verwijderen
Stappen
1. Leid de antennekabels weg van de geleiders op het computerchassis.
2. Verwijder de twee schroeven (M2x3.5) waarmee de dock I/O-module aan de systeemkaart is bevestigd.
3. Draai de dock I/O-module om en koppel de flexibele bedrukte kabel van de dock-module los van de systeemkaart.
4. Til de dock I/O-module uit de systeemkaart.
De dock I/O-module installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de dock I/O-module aan en biedt een visuele weergave van de installatieprocedure.
102
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
