Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 106
De dock Wi-Fi-kaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

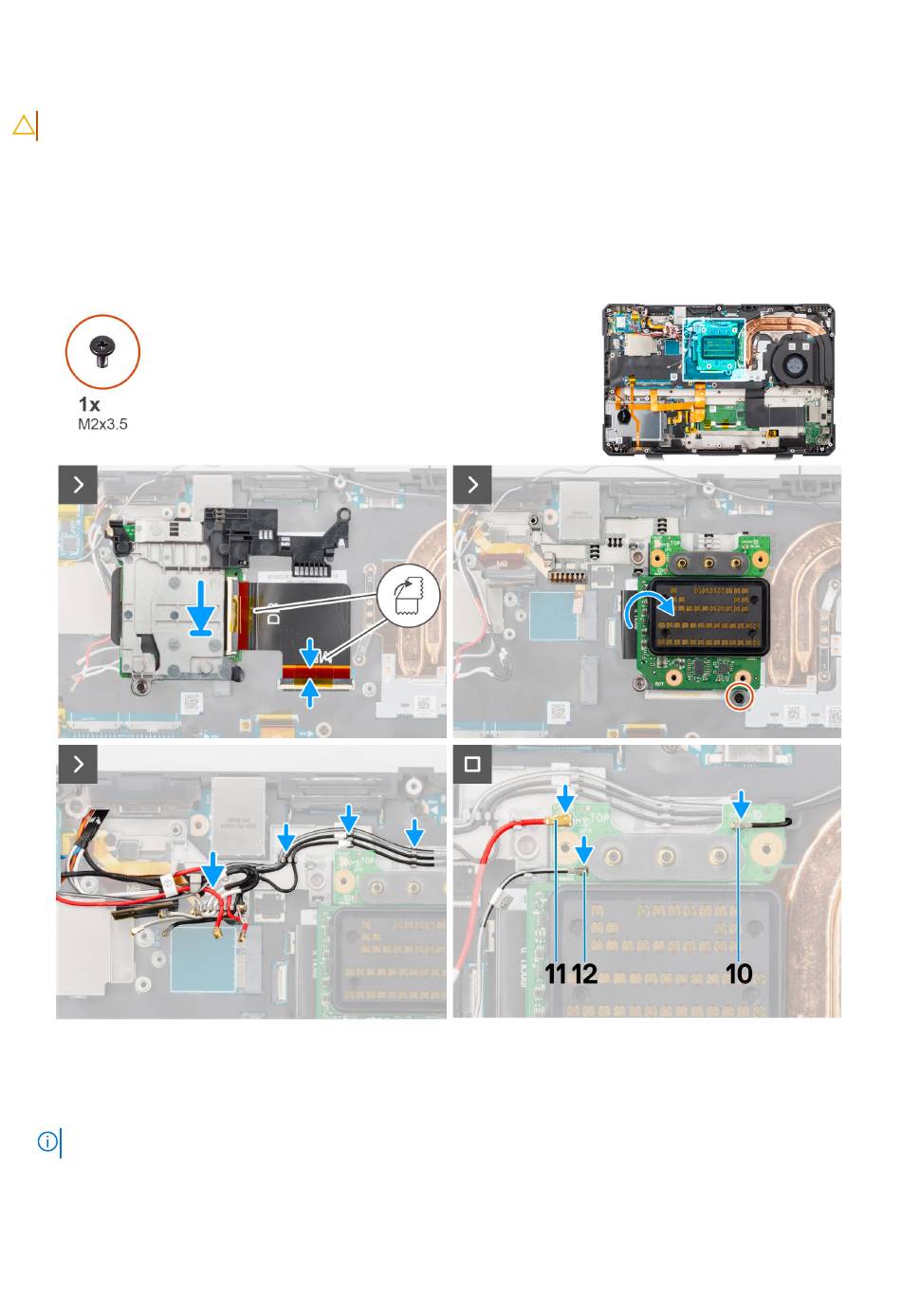

De volgende afbeelding geeft de locatie van de dock Wi-Fi-kaart aan en biedt een visuele weergave van de installatieprocedure.
Afbeelding 66. De dock Wi-Fi-kaart installeren
Stappen
1. Installeer de dock Wi-Fi-kaart en sluit de flexibele bedrukte I/O-kabel aan op de systeemkaart.
OPMERKING:
Bevestig de flexibele bedrukte dock I/O-kabel met kapton-tapes aan de connector.
2. Draai de dock Wi-Fi-kaart om en plaats de schroef (M2x3.5) terug waarmee de kaart aan de systeemkaart wordt bevestigd.
3. Leid de antennekabels langs de routeringskanalen op het computerchassis.
4. Sluit de GPS-, WWAN en WLAN-antennes aan op de dock I/O-module.
106
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
