Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 86

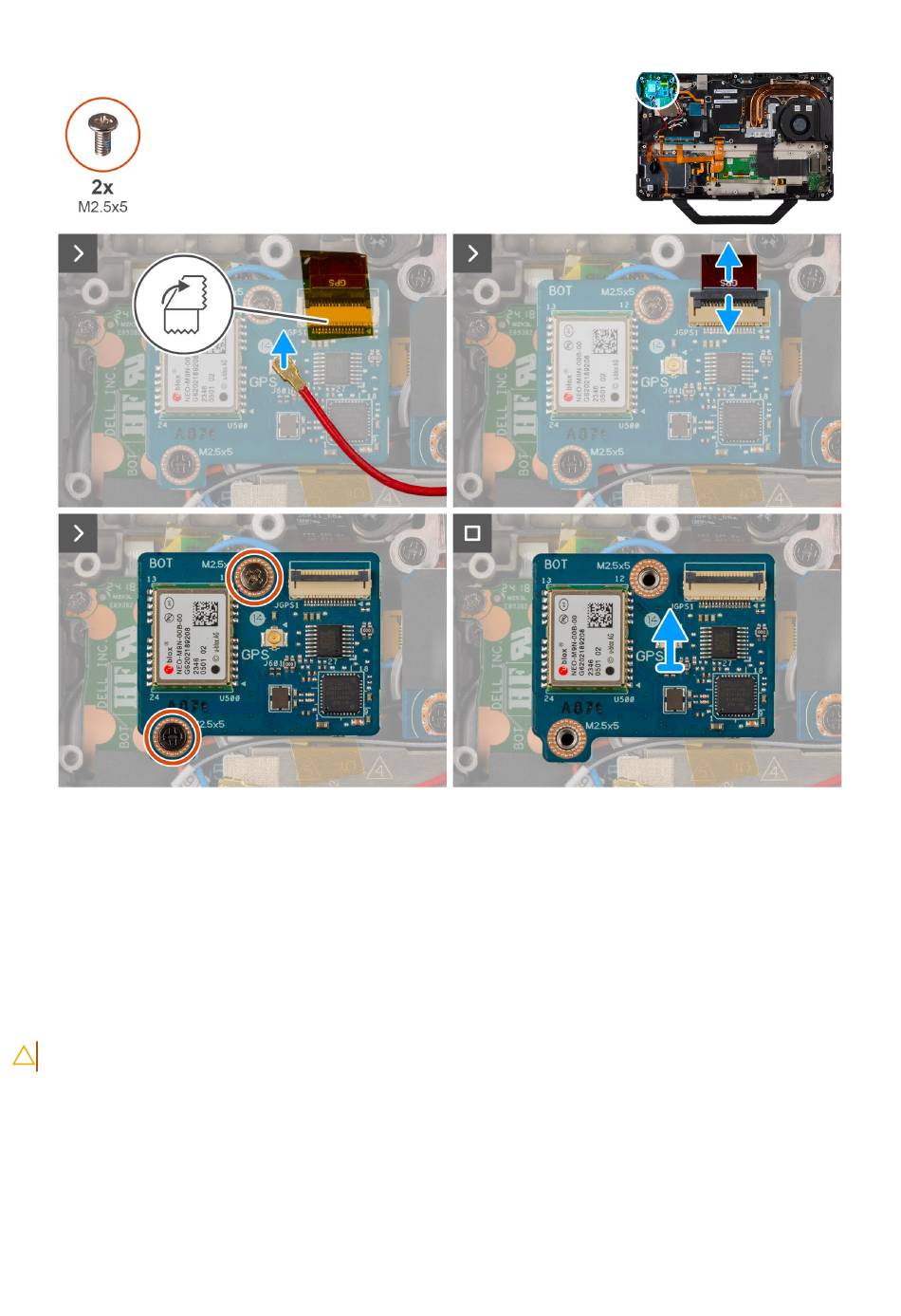

Afbeelding 51. De GPS-kaart verwijderen
Stappen
1. Koppel de GPS-antennekabel los van de GPS-kaart.
2. Koppel de platte bedrukte GPS-kabel los van de connector op de GPS-kaart.
3. Verwijder de twee schroeven (M2.5x5) waarmee de GPS-kaart aan de computerchassis is bevestigd.
4. Til de GPS-kaart uit het computerchassis.
De GPS-kaart plaatsen
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de GPS-kaart aan en biedt een visuele weergave van de installatieprocedure.
86
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
