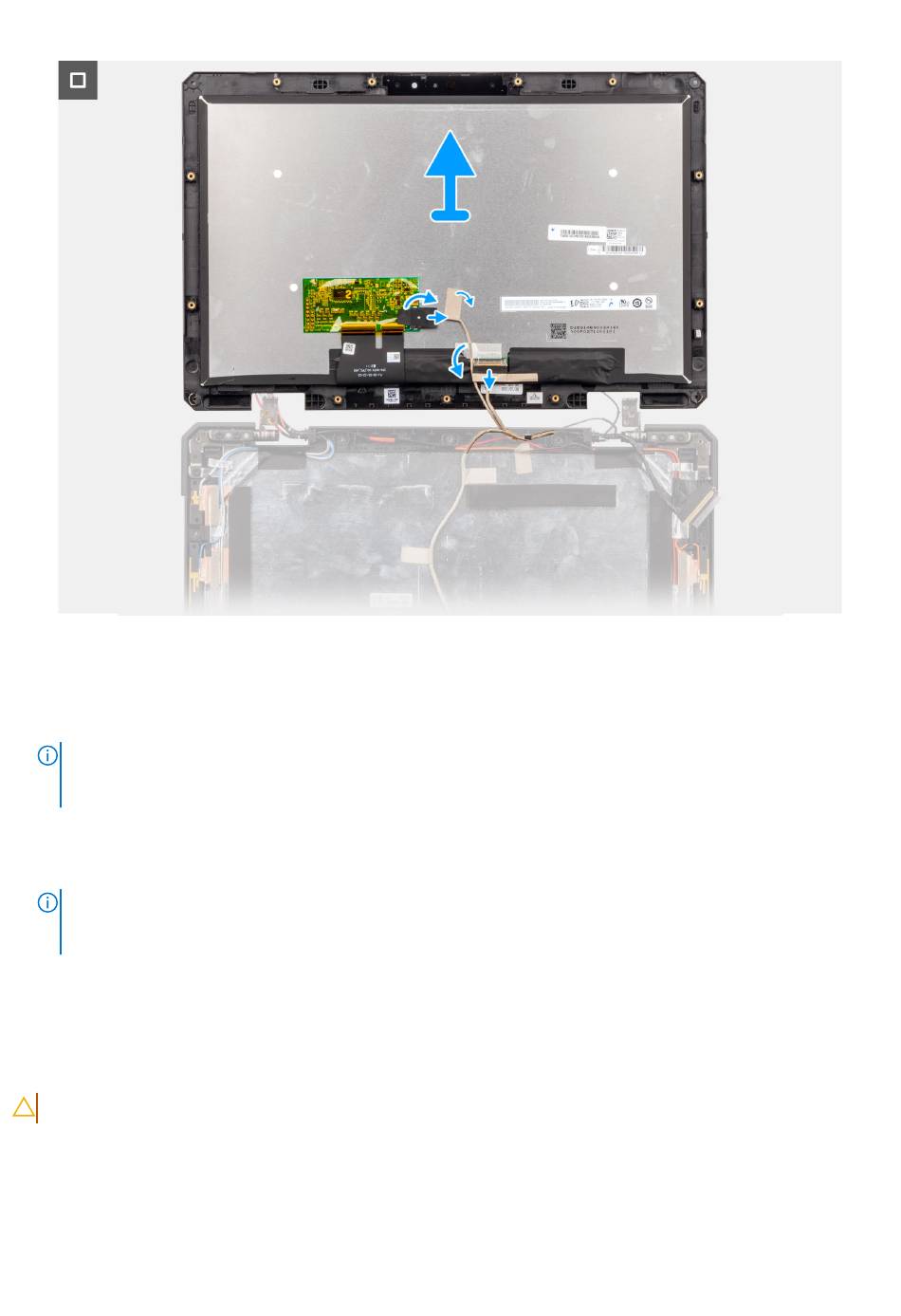

Afbeelding 107. De beeldschermpaneeleenheid verwijderen
Stappen
1. Verwijder de vier epoxyschroeven (M2.5x6, T8) waarmee de beeldschermpaneeleenheid aan de beeldschermachterpaneeleenheid is
bevestigd.
OPMERKING:
Deze schroeven zijn gecoat met epoxy en zitten stevig vast, waardoor er meer torsie nodig is om ze te
verwijderen. Om schade aan de schroeven en het omringende plastic te voorkomen, moet u de juiste schroevendraaier voor elk
type schroef gebruiken.
2. Sluit het deksel en verwijder de 11 schroeven (M2.5x6, T8) waarmee de beeldschermpaneeleenheid aan de
beeldschermachterpaneeleenheid is bevestigd.
3. Gebruik een plastic pennetje om de boven-, linker- en rechterkant van de beeldschermpaneeleenheid voorzichtig open te wrikken.
OPMERKING:
Wanneer u de beeldschermpaneelheid openwrikt, zorg er dan voor dat u met uw hand of een plastic
pennetje langs de buitenrand van de beeldschermbezel wrikt. Een schroevendraaier of een ander scherp voorwerp kan het
beeldschermpaneel beschadigen.
4. Draai het beeldschermpaneeleenheid om en koppel de eDP-kabel los van de connector op het beeldschermpaneel.
5. Koppel de kabel van het touchscreen los van de connector op de touchscreenkaart.
De scharnieren van de beeldschermpaneeleenheid installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
