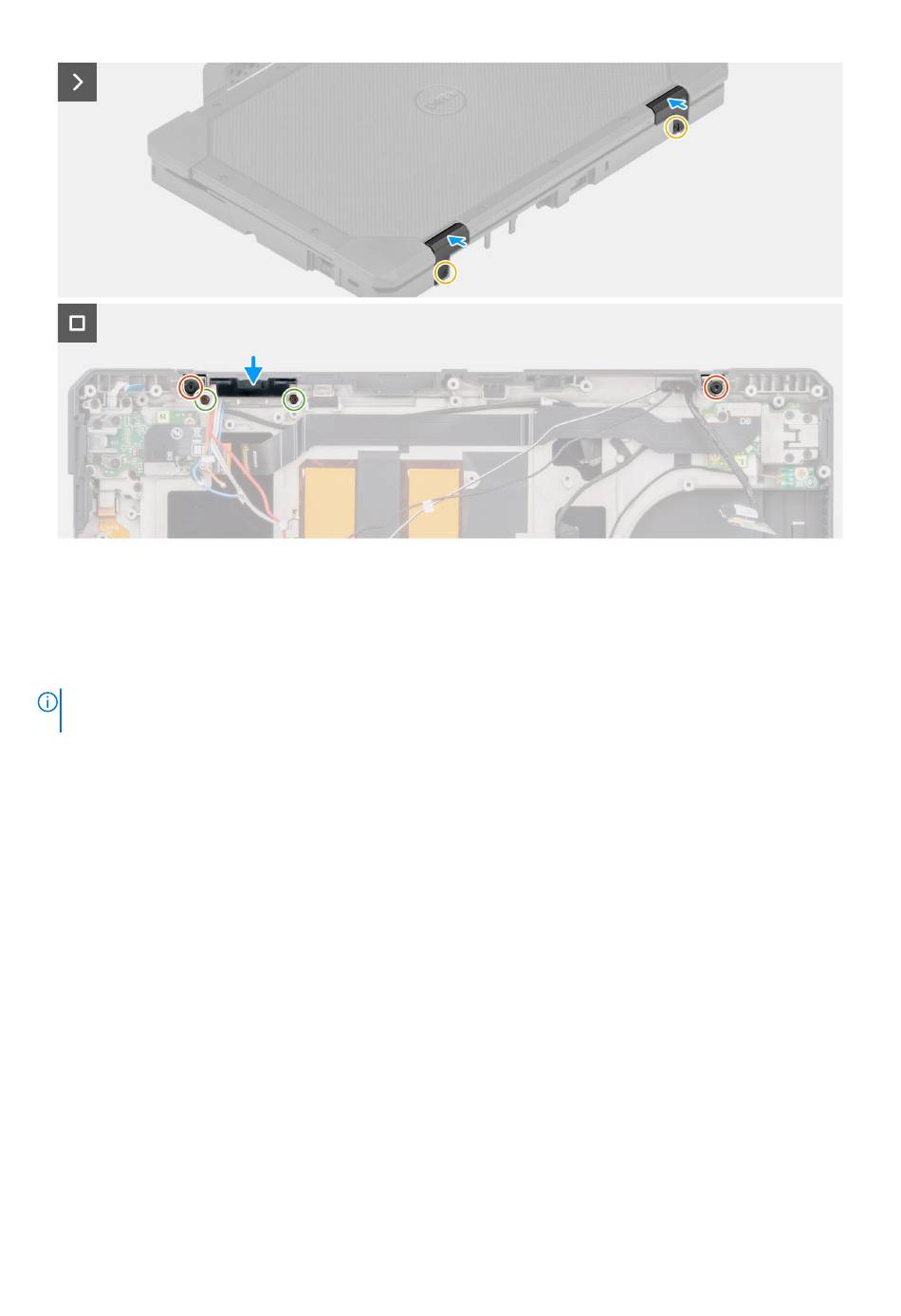

Afbeelding 105. De beeldschermeenheid installeren
Stappen
1. Lijn de beeldschermeenheid uit en plaats die op het computerchassis.
2. Plaats de vier epoxyschroeven (M3x7, T8) terug waarmee de beeldschermeenheid aan het computerchassis wordt bevestigd en sluit
het deksel.
OPMERKING:
De epoxyschroeven zijn ontworpen voor eenmalig gebruik. Zorg er bij het vervangen van de beeldschermeenheid
voor dat u de epoxyschroeven gebruikt die bij het vervangende pakket zijn geleverd.
3. Plaats de twee schroeven (M2.5x7) terug waarmee de linker-/rechterscharnierkapjes worden bevestigd aan het computerchassis.
4. Plaats de twee epoxyschroeven (M3x7, T8) en de twee schroeven (M2.5x5) terug waarmee de scharnierkapjes aan het
computerchassis worden bevestigd.
Vervolgstappen
1. Installeer de systeemkaart.
2. Installeer de
koelplaat (UMA)
3. Installeer de ventilator.
4. Installeer de
achterste
I/O-kaart.
5. Installeer de
dock
I/O-module.
6. Installeer de WWAN-kaart.
7. Installeer de WLAN-kaart.
8. Installeer de RF-schakelkaart.
9. Installeer de onderplaat.
10. Installeer het
toetsenbord (rubber)
11. Installeer de SSD-houder.
12. Installeer de batterijen.
13. Volg de procedure in
Nadat u in de computer hebt
of de
koelplaat
(afzonderlijk).
of het
toetsenbord (standaard).
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
