Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 114

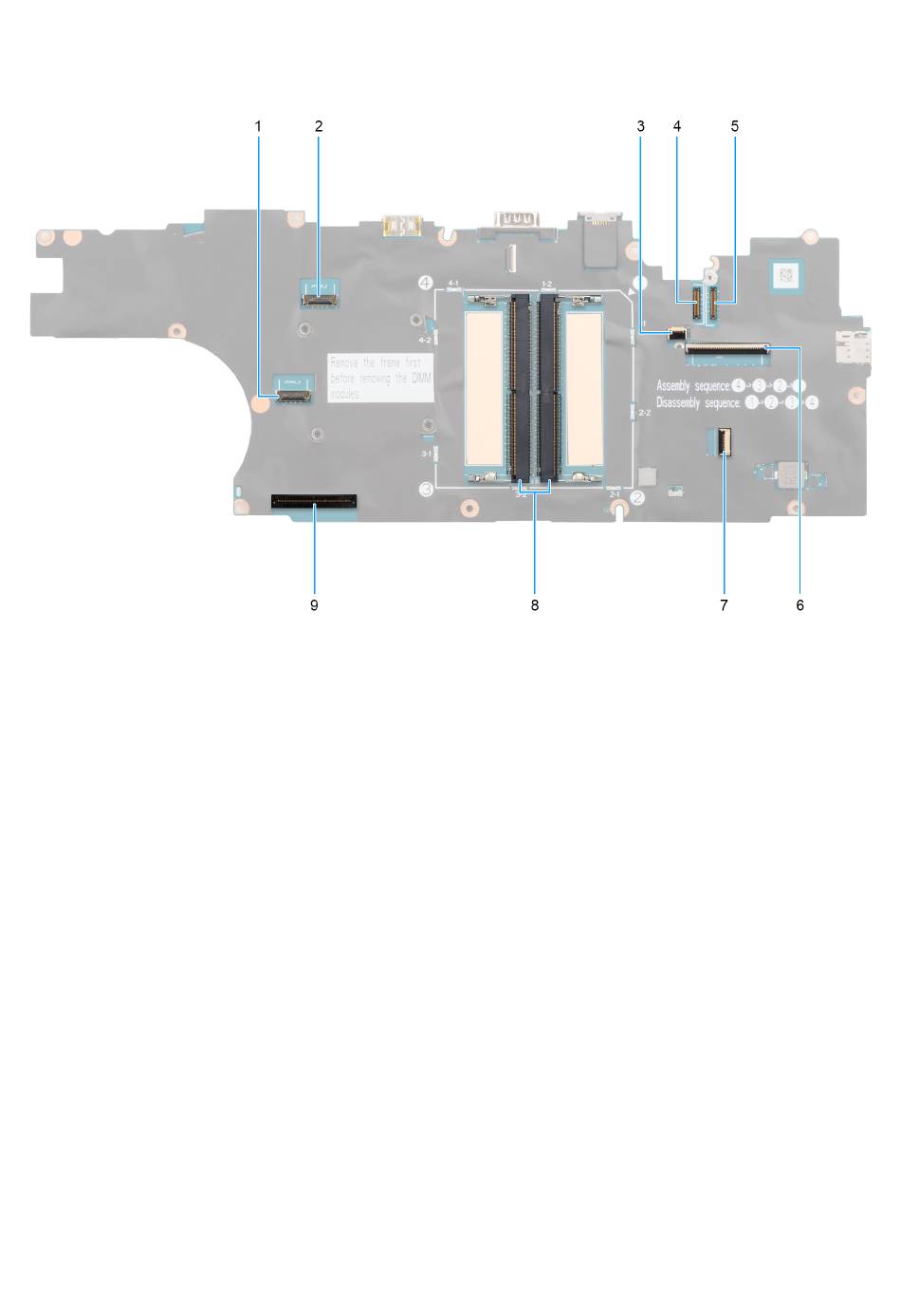

Afbeelding 72. Systeemkaartconnectoren
1. Linker Type-C-kabelconnector
2. Rechter Type-C-kabelconnector
3. Platte bedrukte kabelconnector van achtergrondverlichting
4. Connector van platte bedrukte Type-C-kabel (links)
5. Connector van platte bedrukte Type-C-kabel (rechts)
6. Connector van de toetsenbordkabel
7. Connector van de touchpadkabel
8. Geheugen-moduleconnector
9. Platte bedrukte linker I/O-kabelconnector
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
114
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
