Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 134
Over deze taak
De volgende afbeelding toont de locatie van de vergrendelingsklep van de Ethernet-poort aan de achterzijde en biedt een visuele
weergave van de verwijderingsprocedure.

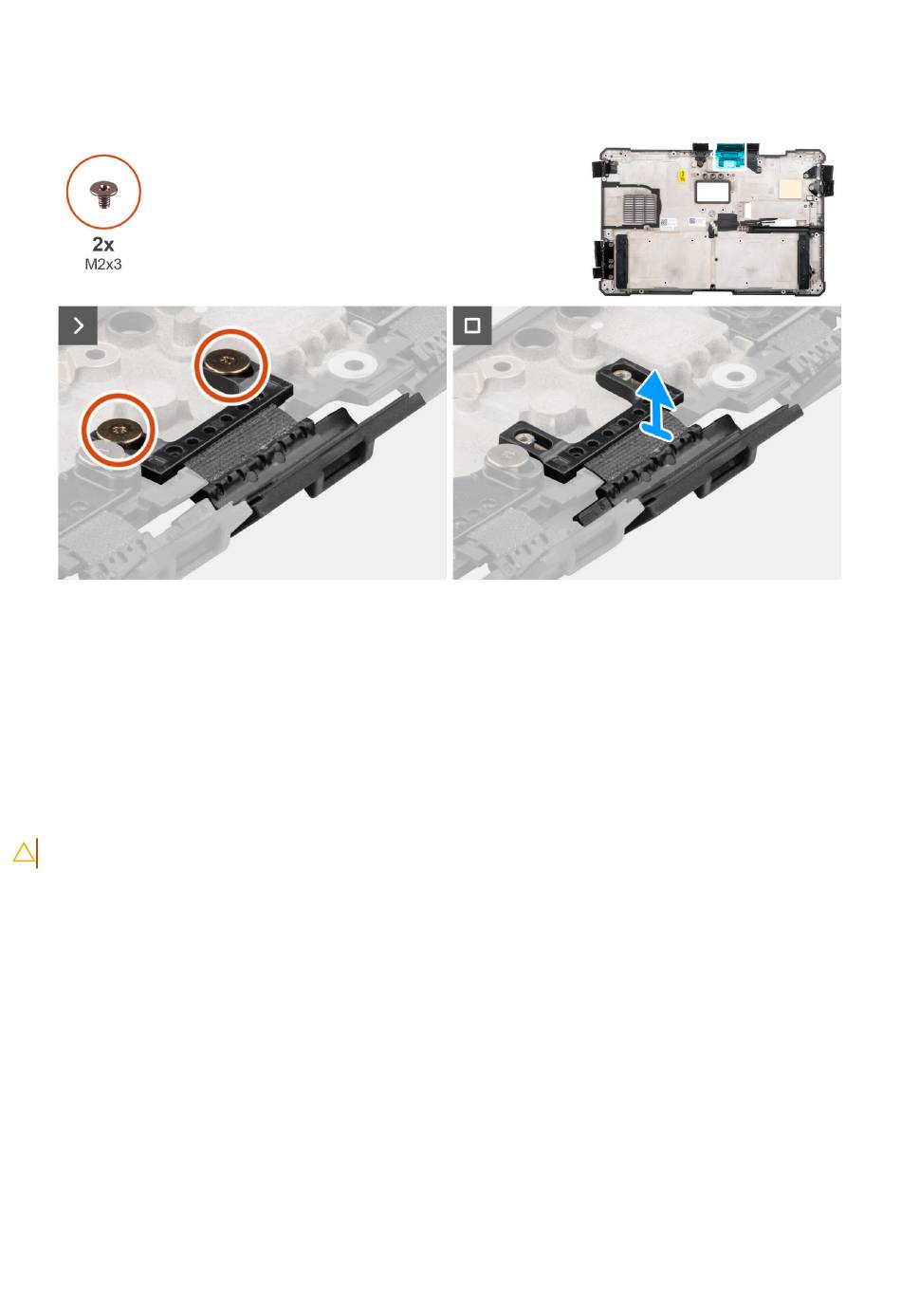

Afbeelding 90. De vergrendelingsklep van de Ethernet-poort aan de achterzijde verwijderen
Stappen
1. Verwijder de twee schroeven (M2x3) waarmee de vergrendelingsklep van de Ethernet-poort aan de achterzijde aan het
computerchassis wordt bevestigd.
2. Til de vergrendelingsklep van de Ethernet-poort aan de achterzijde uit het computerchassis.
De vergrendelingsklep van de Ethernet-poort aan de achterzijde
installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding toont de locatie van de vergrendelingsklep van de Ethernet-poort aan de achterzijde en biedt een visuele
weergave van de installatieprocedure.
134
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
