Stappen
1. Trek het plakband los en maak de kabels los van de geleiders op het computerchassis.
2. Koppel de GPS-antennekabel los van de GPS-kaart.
3. Koppel de platte bedrukte kabel van de achterste I/O-kaart los en verwijder de twee schroeven (M2.5x5) waarmee de achterste
I/O-kaart aan de systeemkaart is bevestigd.
4. Til de achterste I/O-kaart onder een hoek omhoog en verwijder deze uit het computerchassis.
De achterste I/O-kaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

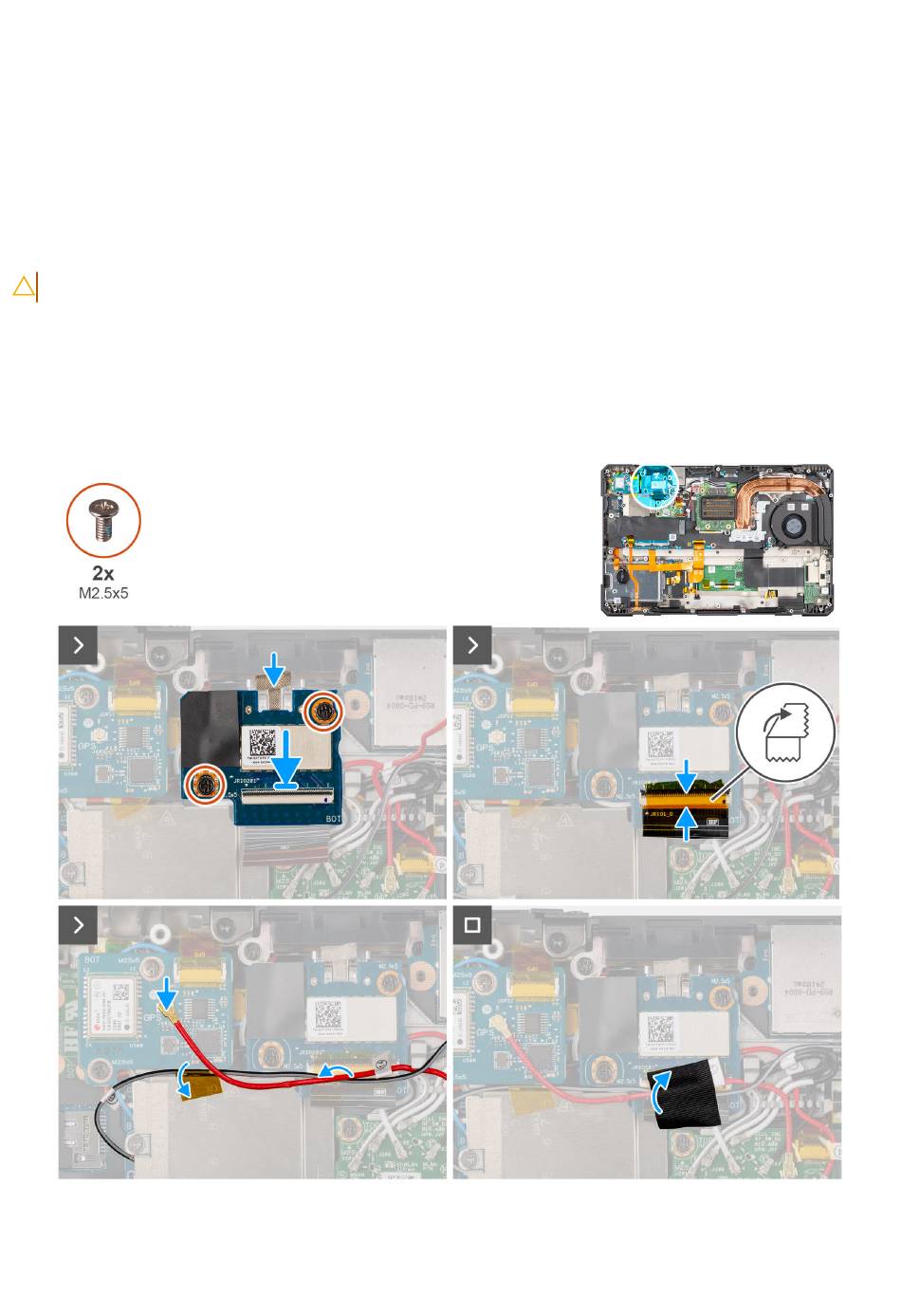

De volgende afbeelding geeft de locatie van de achterste I/O-kaart aan en biedt een visuele weergave van de installatieprocedure.
Afbeelding 54. De achterste I/O-kaart installeren
