Dell Pro Rugged 14 P148G Gebruikershandleiding pagina 85

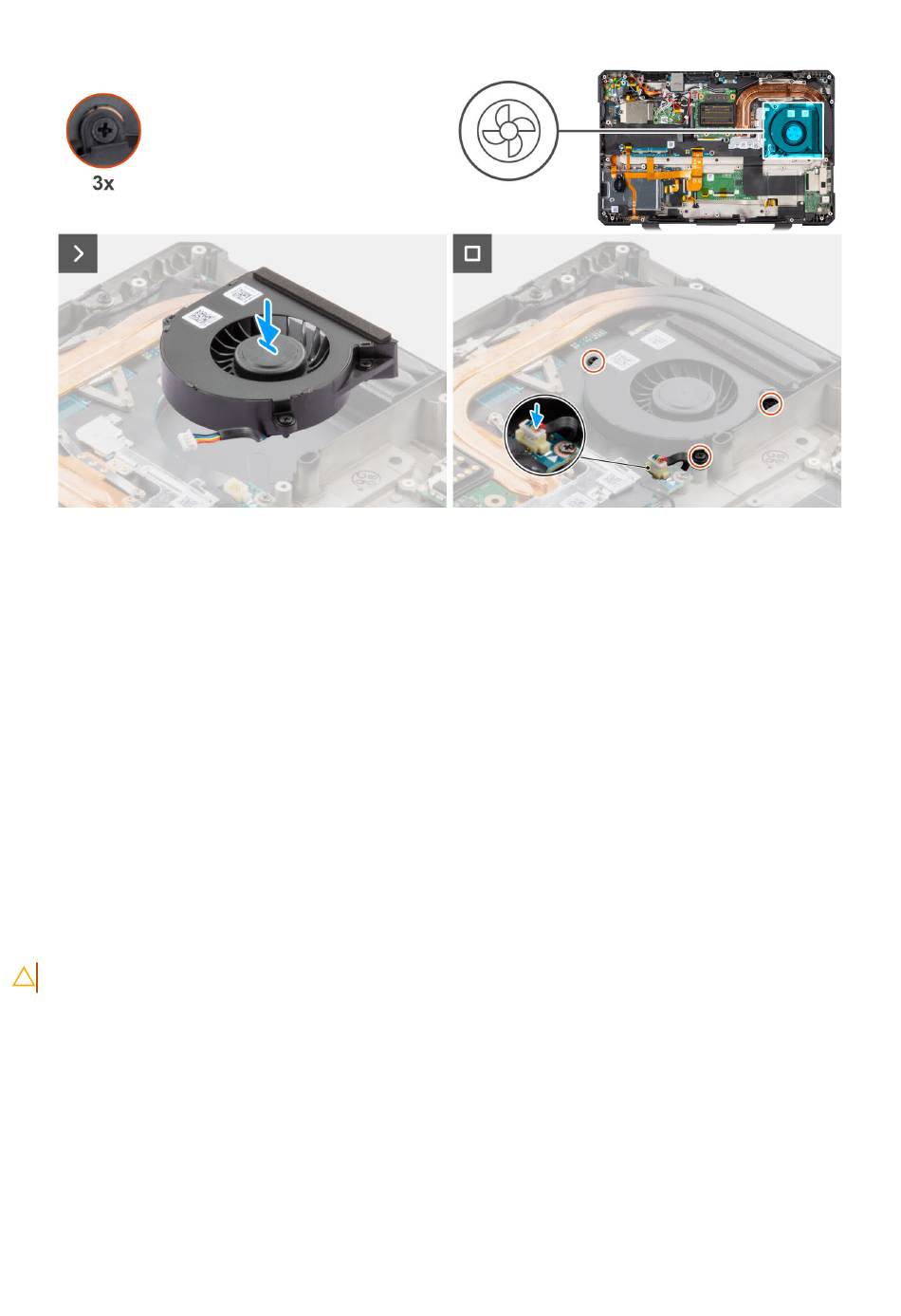

Afbeelding 50. De ventilator installeren
Stappen
1. Plaats de ventilator op het computerchassis.
2. Sluit de connectorclip van de ventilatorkabel aan op het chassis.
3. Sluit de ventilatorkabel aan op de connector op de systeemkaart.
4. Plaats de drie geborgde schroeven terug waarmee de ventilator op het computerchassis wordt bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de SSD-houder.
3. Installeer de batterijen.
4. Volg de procedure in
Nadat u in de computer hebt
GPS-kaart (Global Positioning System)
De GPS-kaart verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de batterijen.
3. Verwijder de SSD-houder.
4. Verwijder de onderplaat.
Over deze taak
De volgende afbeelding geeft de locatie van de GPS-kaart aan en biedt een visuele weergave van de verwijderingsprocedure.
gewerkt.
werken.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
85
