HOOFDSTUK 11: ZWENKWIELEN, VORKEN EN WIELVORKVERGRENDELING
4. Draai de inbusbouten in de voetsteunklemmen los, zonder deze te verwijderen, zoals afgebeeld in Figuur 11-7.
Opmerking: In Figuur 11-7 zijn de voetsteunklemmen op de TR en YR Series 2 afgebeeld. Breng, indien u een TR
Series 3 heeft, de betreffende inbusbouten aan die de voetsteunconstructie aan het frame bevestigen.
5. Zorg dat uw voetsteun op de gewenste verhouding ten opzichte van de zitting is ingesteld en, zorg met behulp van
een liniaal dat de linker- en rechterkant van de voetsteun op dezelfde afstand van de grond zijn bevestigd.
6. Indien de hierboven genoemde aanpassingen het zweven corrigeren, draai dan alle inbusbouten die u in Stap 3 en
4 heeft losgedraaid, vast. Zo niet, ga dan verder met Stap 7 t/m 9.
7. Terwijl u voorzichtig neerwaartse druk op de behuizing van het zwevende zwenkwiel uitoefent, draait u de
inbusbouten in de voetsteunklem aan de betreffende zijde van de rolstoel, aan.
8. Draai alle inbusbouten op de camberbuis klemmen vast, beginnend met de schroeven die de camberbuis vastzetten
aan de camberbuis klem (begin niet met de schroeven die de klem aan het frame vastzetten).
9. Zorg dat alle wielen stevig op de grond staan en dat controleer dat geen van de twee zwenkwielen "zweeft."
Wanneer alle wielen stevig op de grond staan en er geen wielen zweven, draait u de overige schroeven vast. Indien
een zwenkwiel toch nog zweeft, ga dan verder naar Stap 10 t/m 13.
10. Draai alleen aan de kant van het zwevende zwenkwiel, de inbusbout op de voetsteunklem los, zonder deze te
verwijderen.
11. Plaats een houten blok onder het andere zwenkwiel (welke niet zweeft), zoals afgebeeld in Figuur 11-8.
12. Voer voorzichtig neerwaartse druk uit op het zwevende zwenkwiel. Het is aan te raden dat iemand u helpt en
neerwaartse druk uitvoert aan de andere zijde van de rolstoel, op de rugleuning, wanneer u deze aanpassing doet.
13. Haal het houten blok weg en bekijk of het zwenkwiel nog steeds zweeft. Als het zwenkwiel niet langer zweeft, draait
u de inbusbout op de voetsteunklem goed vast. Herhaal, indien het zwenkwiel blijft zweven, of indien het andere
zwenkwiel begint te zweven, de Stappen 10 t/m 13 totdat het zwenkwiel niet langer zweeft.

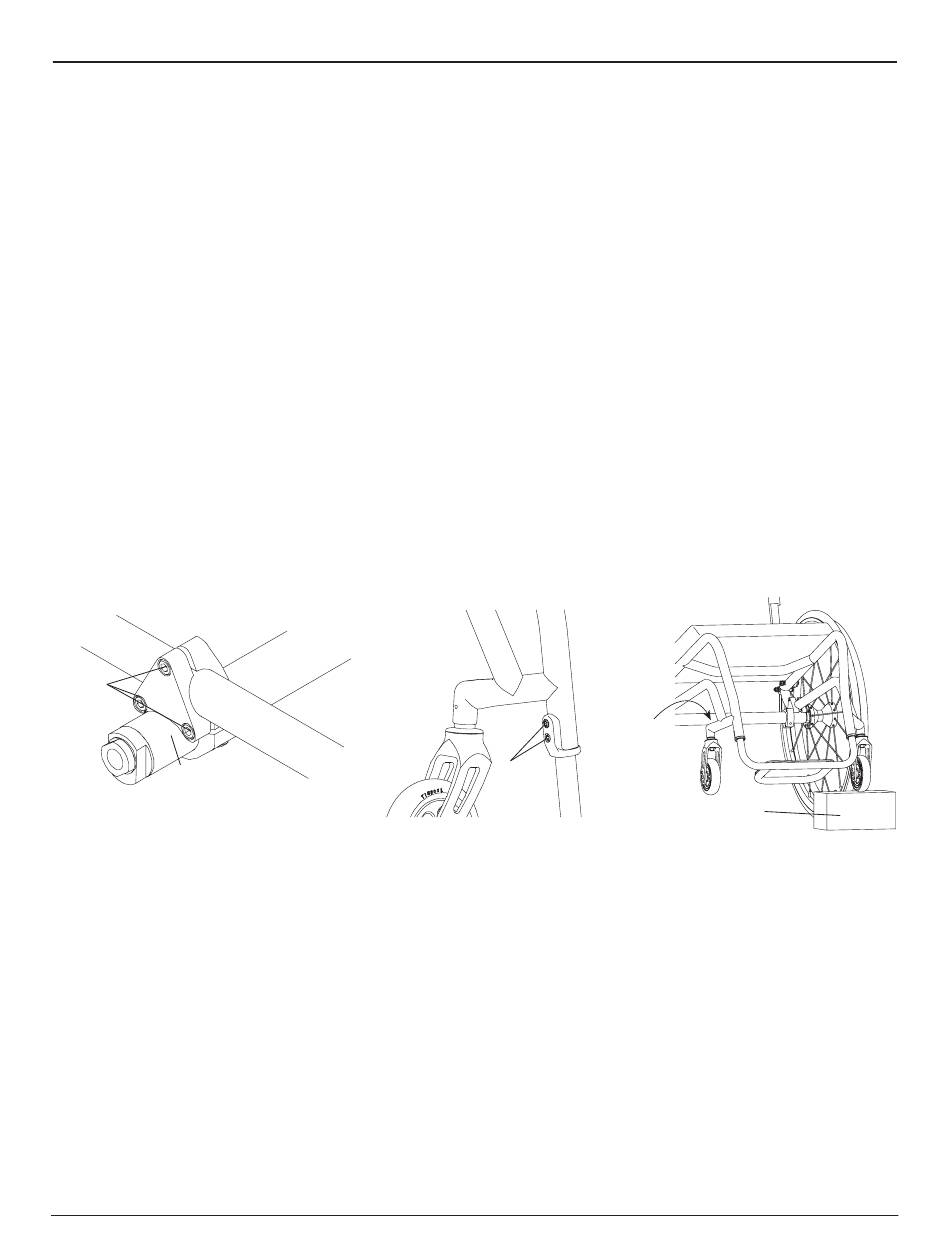

figuur 11-6
Inbusbouten op Camberklem
Inbus-
bouten
Camberbuis
frog Legs
®
I WAARSCHUWING
Monteer zwenkwielen en vorken van gelijke grootte altijd tegelijk aan beide zijden van uw rolstoel. Indien u deze
Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en
anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Zwenkwielen Vervangen
Benodigd gereedschap:
•
Twee #2 Kruiskop schroevendraaiers
1. Verwijder de inbusbout, de moer, de C veerring, en de as waarmee het zwenkwiel aan de vork vastzit. Gebruik een
schroevendraaier om de as op zijn plek te houden en een tweede schroevendraaier om de andere schroef los te
draaien. Zie Figuur 11-10.
2. Haal de zwenkwielen en de spoorverbreders van de vork.
3. Breng het nieuwe zwenkwiel, de spoorverbreders, de moer en C veerring op de vork aan en draai de twee
schroeven vast zodat er geen ruimte meer is tussen het zwenkwiel, de spoorverbreders en de beide zijden van de
vork. Gebruik een schroevendraaier om de as op zijn plek te houden en draai de andere schroef stevig vast met
een tweede schroevendraaier.
TR/YR Gebruikershandleiding
figuur 11-7
Inbusbouten op Voetsteunklemmen
Inbus-
bouten
11-4
figuur 11-8
Een zwevend zwenkwiel
vastmaken
Hier Druk
Uitoefenen
Houten
Blok
OM_TR_0712RevC
