HOOFDSTUK 3: VOETSTEUNEN
Titanium Voetsteun met platte ABS Hoes
De Hoogte Verstellen/Vervangen
(TR en YR Serie 2)
Benodigd gereedschap:
•
1/8" Inbussleutel
•
Liniaal
1. Draai de twee inbusbouten die de T-moeren aan de klemmen bevestigen die de voetsteun aan het frame vastzetten,
los, maar verwijder deze niet. Zie Figuur 3-2. Draai de schroeven voldoende los om de voetsteunbuizen naar
boven en beneden te laten schuiven binnen de hulzen. Verwijder de voetsteunklemmen niet van het frame.
2. Als u de voetsteun verplaatst, verwijder dan de oude voetsteun en breng de nieuwe voetsteunbuizen aan door de
hulzen en in het frame.
3. Zet een liniaal verticaal op de grond en houd deze tegen de hoek van de voetsteun. Zie Figuur 3-3. Verstel
de linkerkant van de voetsteun tot de gewenste hoogte (niet minder dan 5 cm ruimte tot de grond) en maak de
inbusbout vast in de linkerklem zodat de linkerkant van de voetsteun niet kan bewegen.
Opmerking: Zorg, wanneer u de hoogte van de voetsteun verstelt, dat minstens 4,4 cm van de verlengbuis omhoog
blijft binnenkant van de framebuis blijft. Zie Figuur 3-4.
4. Herhaal de stappen uit bovenstaande Stap 2 aan de rechterkant van de voetsteun.
5. Als beide kanten op een gelijke afstand van de grond zijn ingesteld, dient u de twee inbusbouten volledig vast te
draaien in de twee T-moeren, ervoor zorgend dat de hulzen goed vast blijven zitten tegen het eind van de framebuis.
De Hoogte Verstellen/Vervangen
(TR Serie 3)
Zie "In Hoek Verstelbare Voetsteun - de Hoogte Verstellen/Vervangen (TR Serie 3)" op pagina 3-4.
TR/YR Gebruikershandleiding

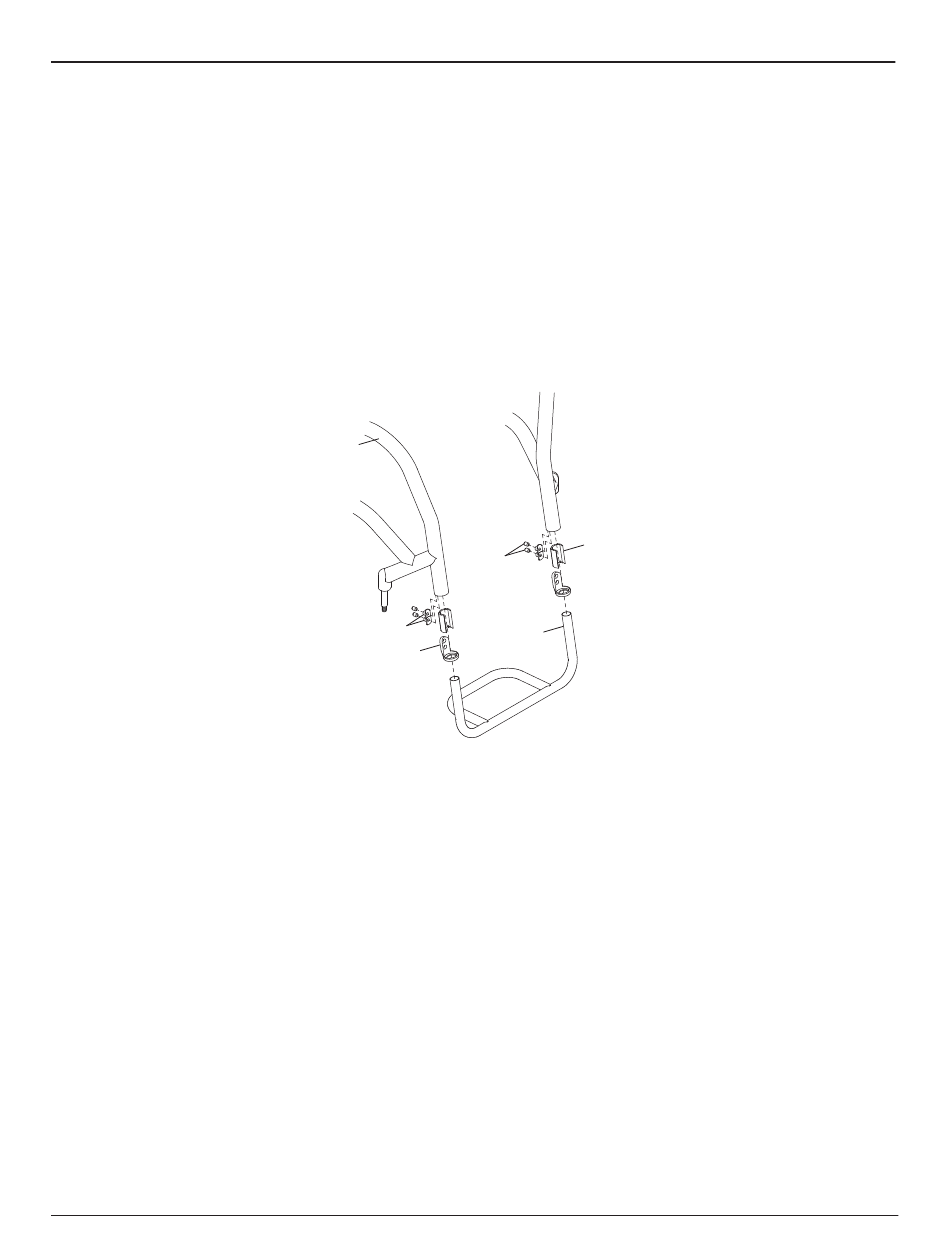

figuur 3-2
Vervangen Voetsteun
Frame
Inbus-
Bouten
Inslagmoeren
Voetsteun
Omhulsel
3-2
Klem
