HOOFDSTUK 5: ARMLEUNINGEN
De Hoogte van de Ontvanger Verstellen
Benodigd gereedschap:
•
5/32" Inbussleutel
•
7/16" Steeksleutel
De ontvanger van de armleuning kan worden omgekeerd voor een hoger of lager bereik van de Wegdraaibare
Armleuning. Zie Figuur 5-3.
1. Haal de armleuning los van de ontvanger.
2. Verwijder de twee inbusbouten die door het scharnier, de ontvanger en de stang van de rugleuning gaan. Zie
Figuur 5-2. Verwijder de inbusbouten die het rugleuningscharnier aan de stang van de zitting verbinden, niet.
3. Haal de ontvanger helemaal los, draai hem om en schuif hem terug op zijn plek tussen de buis en het scharnier
van de rugleuning, en zorg ervoor dat de gaten in de ontvanger op gelijke hoogte met de gaten in de stang van de
rugleuning en het rugleuningscharnier worden geplaatst.
4. Breng de inbusbouten opnieuw aan door het teruggeplaatste scharnier, de omgedraaide ontvanger en de buis
van de rugleuning, en draai de bouten en moeren stevig aan.
5. Plaats de armleuning terug in de armleuningsontvanger.
Wegdraaibare Armleuning
(TR en YR Series 2 na oktober 2010)
Om de armleuning weg te draaien, tilt u deze op en draait u deze weg van de rolstoel. Zie Figuur 5-4. Zorg dat u
de armleuning optilt zodat de armleuning zich precies boven de uitsparing op de ontvanger bevindt waarin u hem
vastmaakt.
Om de armleuning te vervangen, draait u de armleuning terug in de richting van de rolstoel en duwt u hem rustig op
zijn plek. Zie Figuur 5-4. Zorg dat de armleuning vastzit in de uitsparing van de ontvanger.
Opmerking: De Wegdraaibare Armleuningen draaien in nylon hulzen, die binnen de ontvanger geplaatst zijn. Indien
de armleuning niet goed meegeeft, haalt u deze los, maakt u deze, en de binnenkant van de ontvanger, goed schoon.
Als dit het probleem niet oplost, dient u de nylon hulzen op slijtage na te kijken.
TR/YR Gebruikershandleiding

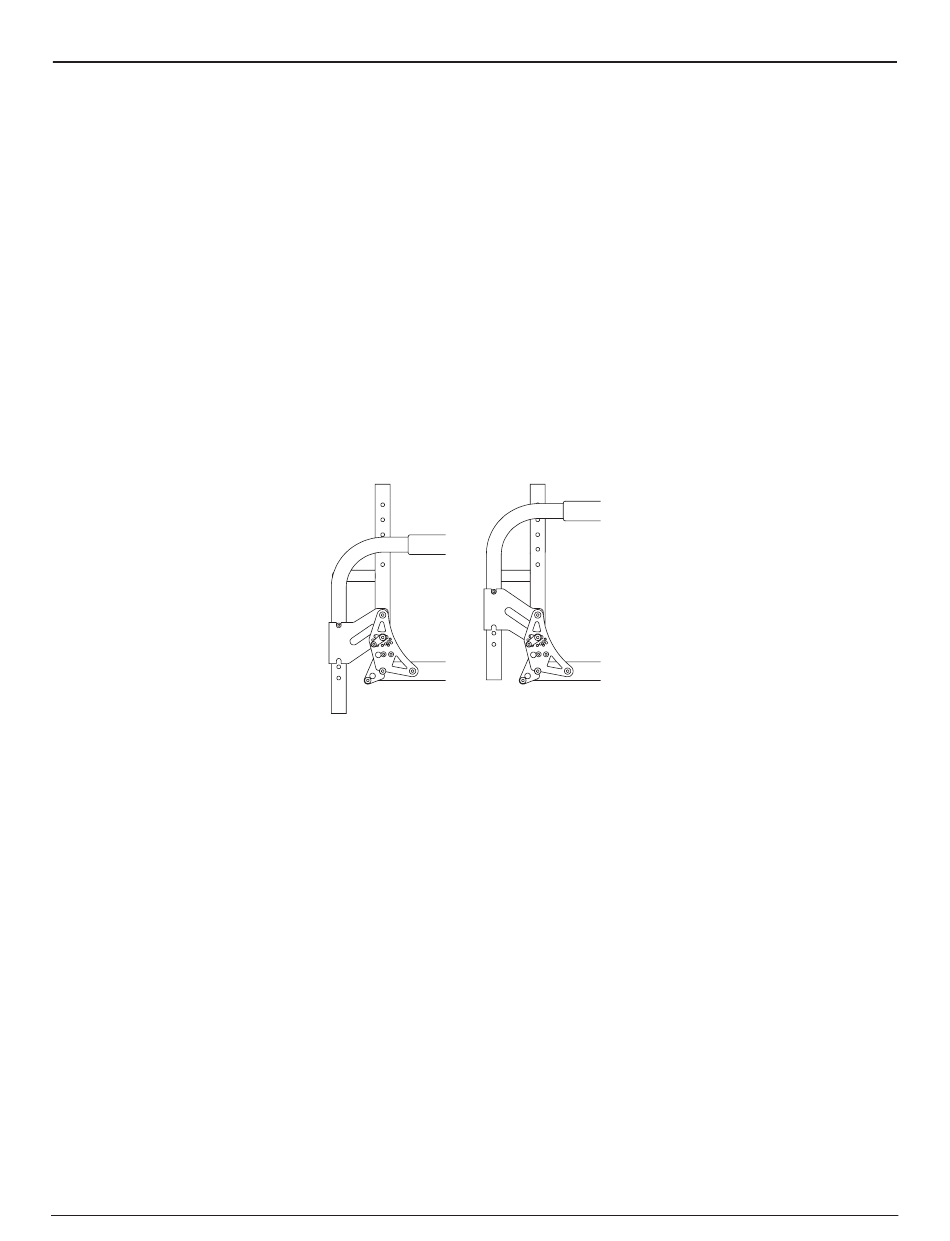

figuur 5-3
Bereik Hoogte Armleuning
9"-12"
11"-14"
5-2
OM_TR_0712RevC
