HOOFDSTUK 11: ZWENKWIELEN, VORKEN EN WIELVORKVERGRENDELING
Zwenkwielen en Vorken
I WAARSCHUWING
Monteer zwenkwielen en vorken van gelijke grootte altijd tegelijk aan beide zijden van uw rolstoel. Indien u deze
Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en
anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Zwenkwielen Vervangen
Benodigd gereedschap:
•
Twee #2 Kruiskop schroevendraaiers
1. Verwijder de twee kruiskopschroeven, C veerringen en de as die het zwenkwiel aan de vork vastzetten. Gebruik een
schroevendraaier om één schroef op zijn plaats te houden en een tweede schroevendraaier om de andere schroef
los te draaien. Zie de Figuren 11-1 en 11-2.
2. Haal de zwenkwielen en de spoorverbreders van de vork.
3. Installeer het nieuwe zwenkwiel, de spoorverbreders en C-Spring sluitringen op de vork en draai de twee schroeven
stevig vast zodat er geen ruimte overblijft tussen het zwenkwiel, de spoorverbreders en de zijden van de vork.
Gebruik een schroevendraaier om één schroef op zijn plaats te houden en draai de andere schroef stevig vast met
de tweede schroevendraaier.
Opmerking: Zorg, indien uw rolstoel 4" of 5" TiLite performance zwenkwielen heeft, dat de Spoorverbreder 2 (die breder
is dan Spoorverbreder 1) is gepositioneerd op de verzonken kant van het zwenkwiel, dat naar buiten gericht dient te zijn
als de zwenkwielen in de slepende positie staan.

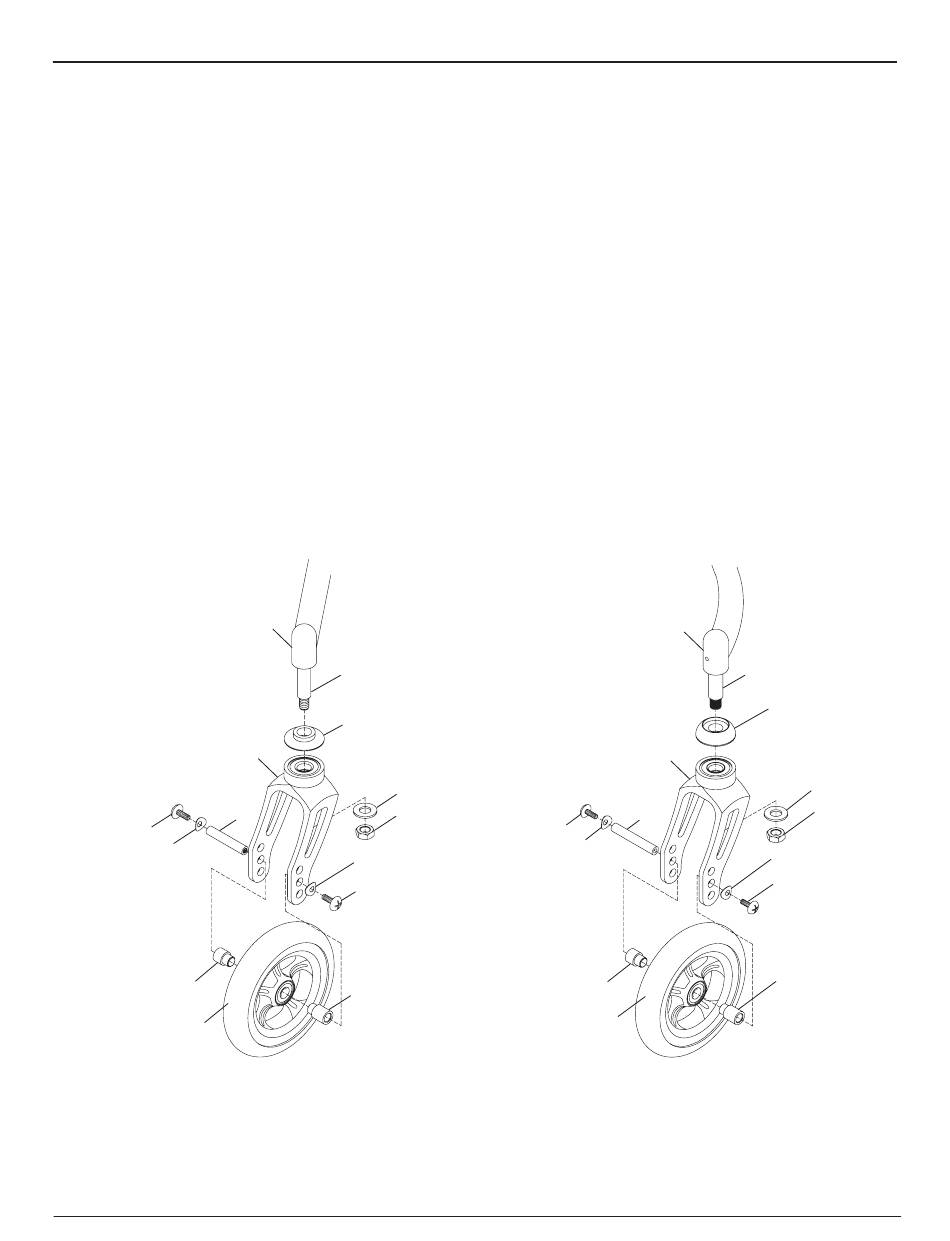

TR/yR Series 2 Kogellagervork
Zwenkwielbehuizing
Vork
Kruiskop-
As
Schroef
C veerring
Sluitring
Spoorverbreder 1
Zwenkwiel
I WAARSCHUWING
De schroefdraden op de schroeven die de zwenkwielen in de vork bevestigen, zijn bewerkt met Vibra-TITE
een beschermende deklaag, om de kans dat zij losraken, te verkleinen. U dient deze schroeven ongeveer vier keer
verwijderen en opnieuw aanbrengen, zonder de deklaag opnieuw te hoeven aanbrengen. Indien u deze schroeven
geregeld verwijdert en opnieuw aanbrengt, beveelt TilLite u aan dat u Vibra-TITE
aanbrengt. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel
verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
TR/YR Gebruikershandleiding
figuur 11-1
Vorkstang
Wielafdekking
Sluitring
Borgmoer
C veerring
Kruiskop-
Schroef
Spoorverbreder 2
TR Series 3 Kogellagervork
Zwenkwielbehuizing
Vork
Kruiskop-
As
Schroef
C veerring
Sluitring
Spoorverbreder 1
Zwenkwiel
VC-3 na iedere vierde keer opnieuw
®
11-1
figuur 11-2
Vorkstang
Wielafdekking
Sluitring
Borgmoer
C veerring
Kruiskop-
Schroef
Spoorverbreder 2
VC-3,
®
OM_TR_0712RevC
