HOOFDSTUK 13: ANTI-TIPS
Bevestiging
(TR Serie 3)
I WAARSCHUWING
Alleen een geautoriseerde TiLite dealer of gekwalificeerde technicus mag de achterste anti-tip ontvanger installeren.
Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en
daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Benodigd gereedschap:
•
5/32" Inbussleutel
•
3/16" Inbussleutel
•
7/16" Steeksleutel
•
5/64" Inbussleutel
1. Haal de achterwielen los en zet het frame op een vlakke ondergrond.
2. Met de 5/64" inbussleutel haalt u de bumperconstructie van de camberbevestiging los.
3. Verwijder de camberbuis. Zie "De Camberbuis Vervangen (TR Series 3)" op pagina 8-3 en 8-4.
4. Schroef de inbusbout door de rechter camberbevestiging, de rechter anti-tip ontvanger en de moer, en draai de
borgmoer vast. Zie Figuur 13-4.
Opmerking: Zorg dat de anti-tip ontvanger parallel ten opzichte van de grond is geplaatst.
5. Herhaal Stap 3 voor de linker camberbevestiging en linker anti-tip ontvanger.
6. Installeer de camberbuis opnieuw. Zie "De Camberbuis Vervangen (TR Series 3)" op pagina 8-3 en 8-4.
7. Draai de inbusbout vast in iedere anti-tip ontvanger, zodat deze stevig in de camberbuis klikt.
8. Installeer de achterwielen opnieuw.
TR/YR Gebruikershandleiding
Camberbevestiging
(zonder schroefdraad)
Camberbuisklem
Inbusbouten
Anti-Tip
Ontvanger

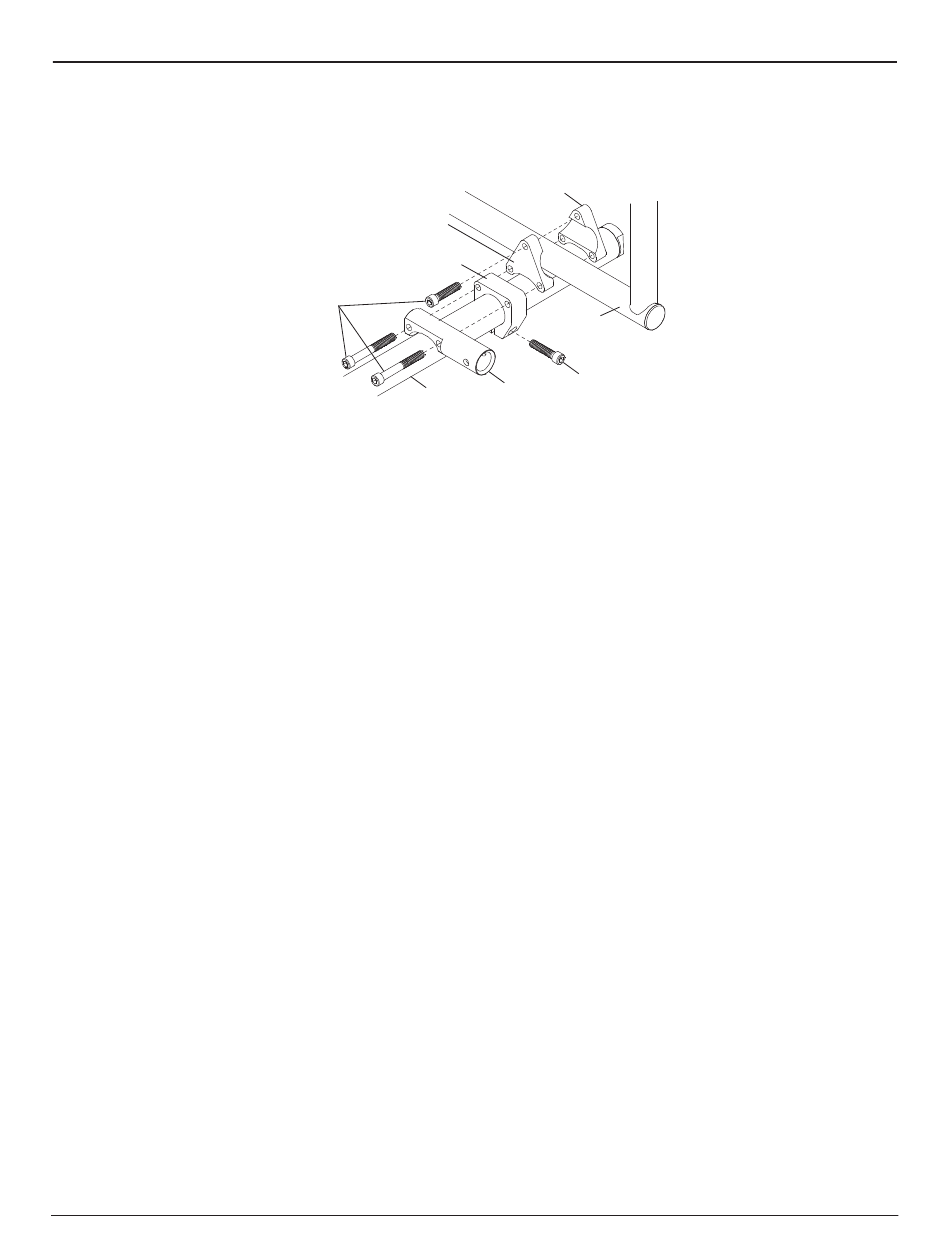

figuur 13-3
Bevestiging
Camberbevestiging
(met schroefdraad)
Frame
Inbusbout
Camberbuis
13-2
OM_TR_0712RevC
