HOOFDSTUK 6: ZIJBESCHERMING
Inklapbare Onbuigzame Zijbescherming
(TR en YR Serie 2)
Inklapbare Zijbescherming Gebruiken
Om deze in te klappen dient u simpelweg het zitkussen te verwijderen en de bovenkant van de zijbescherming
richting de zitting te duwen. Om deze uit te klappen, hoeft u alleen de zijbescherming omhoog te trekken, weg van de
zitting. Zie Figuur 6-5.
Loshalen
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Verwijder de inbusbouten die de twee helften van de zijbeschermingsklem vastzetten. Zie Figuur 6-5.
2. Verwijder de Montage van de Inklapbare Zijbeschermingsklem.
Opnieuw Installeren
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Breng de twee helften van de zijbescherming klem bij elkaar rondom de zitbuis van het frame. Zie Figuur 6-5.
Opmerking: De helft van de zijbeschermingsklem waaraan de zijbeschermingbevestiging is bevestigd heeft een
paspen die uit de klem die geplaatst moet worden in het gat van de zijbeschermingsklem in het frame.
2. Steek de twee inbusbouten door de sluitringen en de twee helften van de klem, en draai ze stevig vast.
Inklapbare Onbuigzame Zijbescherming
(TR Serie 3)
Opmerking: Zorg dat geen enkel deel van de klem uitsteekt voorbij de beide kanten van de framebuizen onder de zitbuis.
Inklapbare Zijbescherming Gebruiken
Om deze in te klappen dient u simpelweg het zitkussen te verwijderen en de bovenkant van de zijbescherming
richting de zitting te duwen. Om deze uit te klappen, hoeft u alleen de zijbescherming omhoog te trekken, weg van de
zitting. Zie Figuur 6-6.
TR/YR Gebruikershandleiding
(Aluminium en Koolstofvezel)

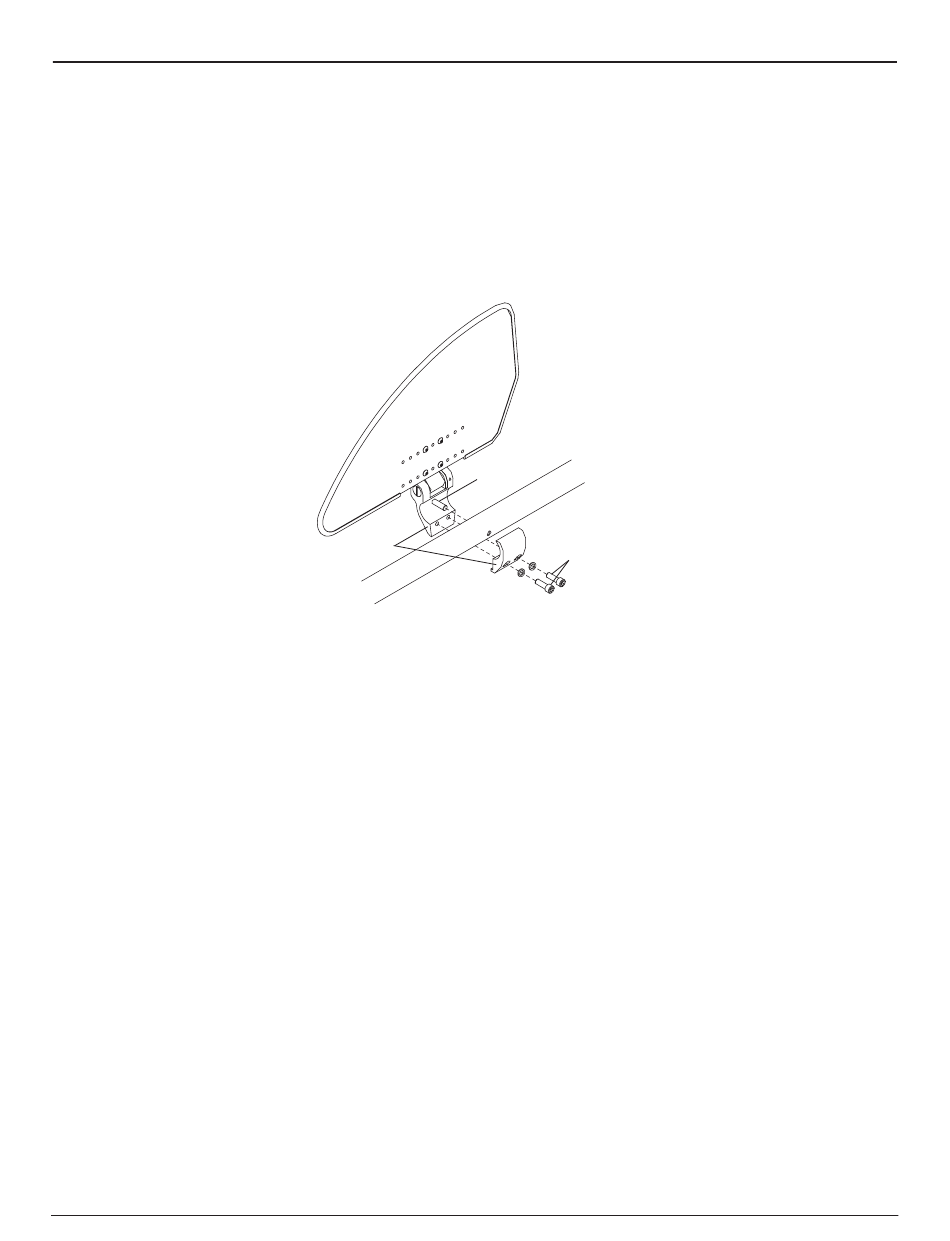

figuur 6-5
Opklapbare Zijbescherming
Paspen
Klem
(Aluminium en Koolstofvezel)
6-4
Inbusbouten
OM_TR_0712RevC
