HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS
(ZWAARTEPUNT; HOOGTE ZITTING)
11. Kijk het toespoor/uitspoor na en verstel dit wanneer nodig.
De Afstand tussen de Achterwielen Verstellen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
Liniaal
I WAARSCHUWING
Steek de camber plug niet verder dan 3,8 cm uit de asbusconstructie. Indien meer dan 3,8 cm van de camber plug uit
de asbusconstructie steekt, kan de camber plug uit de asbusconstructie losraken wanneer u de rolstoel gebruikt. Indien
u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor
uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
I WAARSCHUWING
Gebruik geen spoorverbreders voor het achterwiel op een verstelbare camber plug. Indien u deze Waarschuwing niet in
acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel
toebrengen of de rolstoel beschadigen.
1. Verwijder de achterwielen.
2. Draai de twee inbusbouten die aan beide kanten van de rolstoel op de asbusconstructie zitten los, maar verwijder ze
niet. Draai de bouten dusdanig los dat de camber plug in en uit de asbusconstructie kan schuiven. Zie Figuur 8-14.
Verstelbare Camber
Bevestigingsplaat
3. Schuif de camber plugs in of uit de asbusconstructie om de afstand tussen de achterwielen te vergroten of te
verkleinen. Zorg dat de afstand van het uiteinde van de asbus tot het uiteinde van de asbusconstructie aan beide
zijden van de rolstoel gelijk is.
4. Draai alle vier de inbusbouten in de asbusconstructie vast.
5. Installeer de achterwielen opnieuw.
6. Kijk het toespoor/uitspoor na en verstel dit wanneer nodig.
TR/YR Gebruikershandleiding
Verstelbaar Cambersysteem
Pinnen met
handgreep
Vooraanzicht
Camber Instelling
Camber
Plug
Asbus
Maximaal 3,8 cm
Afstand
Inbusbouten
Bevestigingsplaat

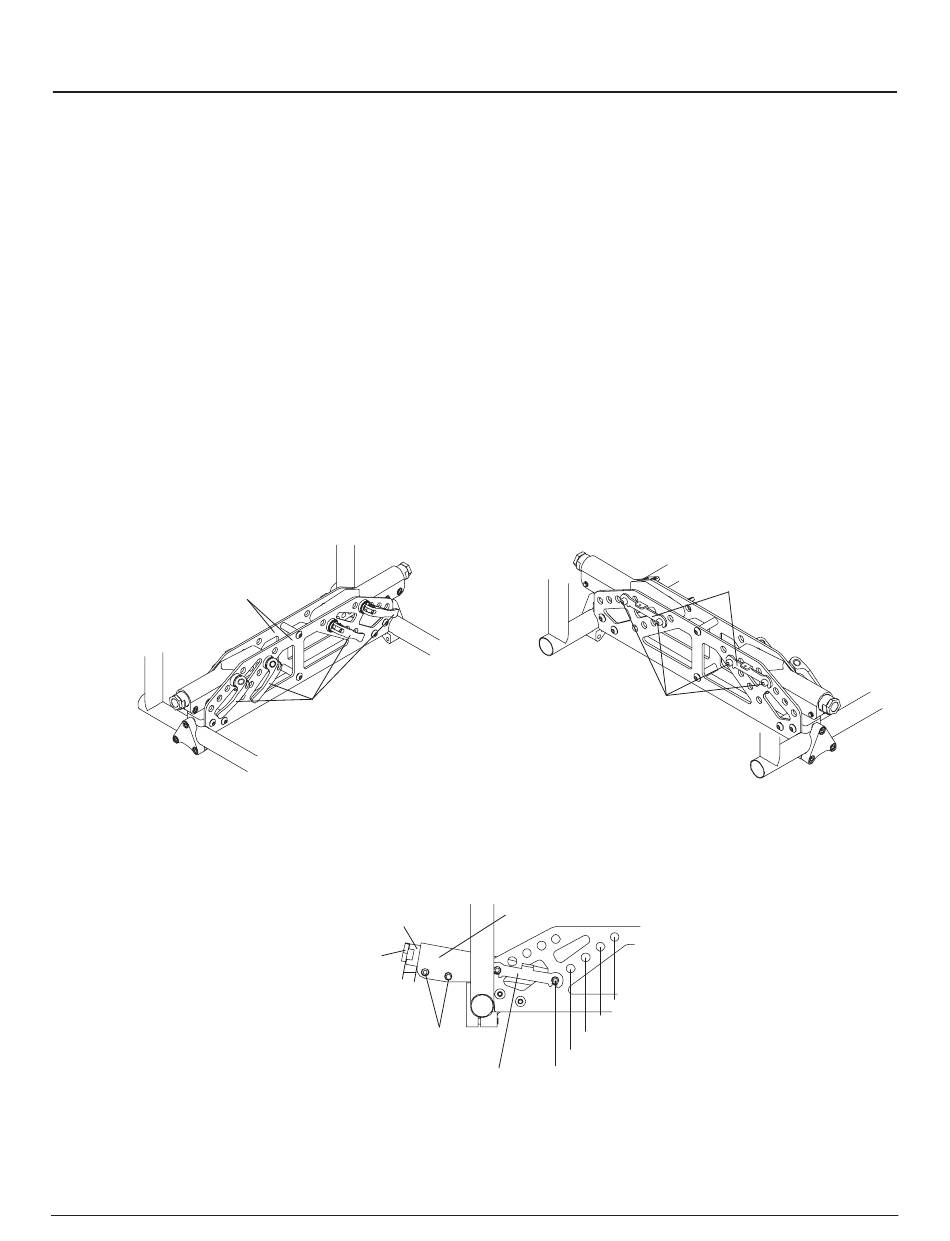

figuur 8-13
Inbusbouten
Achteraanzicht
figuur 8-14
Asbusconstructie
0º
3º
6º
9º
12º
8-8
Bevestigingsplaten
OM_TR_0712RevC
