Loshalen
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Verwijder de inbusbouten die de twee helften van de zijbeschermingsklem vastzetten. Zie Figuur 6-6.
2. Verwijder de Montage van de Inklapbare Zijbeschermingsklem.
Opnieuw Installeren
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Breng de twee helften van de zijbescherming klem bij elkaar rondom de zitbuis van het frame. Zie Figuur 6-6.
2. Steek de twee inbusbouten door de sluitringen en de twee helften van de klem, en draai ze stevig vast.
Koolstofvezel Zijbescherming met Spatbord
Gebruikmakend van Zijbescherming met Spatbord
Opmerking: Laat de klem niet uitsteken over de rand van
de stangen van de framestangen die zich onder de buizen
van de zitting bevindt.
Om het spatbord te verwijderen, tilt u de zijbescherming
uit de zijbeschermingsplaat. Plaats, om ze te vervangen,
de beugel in de gleuf tussen de bevestiging van de
zijbescherming en de klem. Zorg dat de achterkant van de
zijbeschermer zich in destabilisatorophanging bevindt. Zie
Figuur 6-7.
Om de Zijbescherming met Spatborden te verstellen, zie
"Verstellen (TR en YR Series 2)" op pagina 6-2 of "Verstellen
(TR Series 3)" op pagina 6-3.
TR/YR Gebruikershandleiding
HOOFDSTUK 6: ZIJBESCHERMING

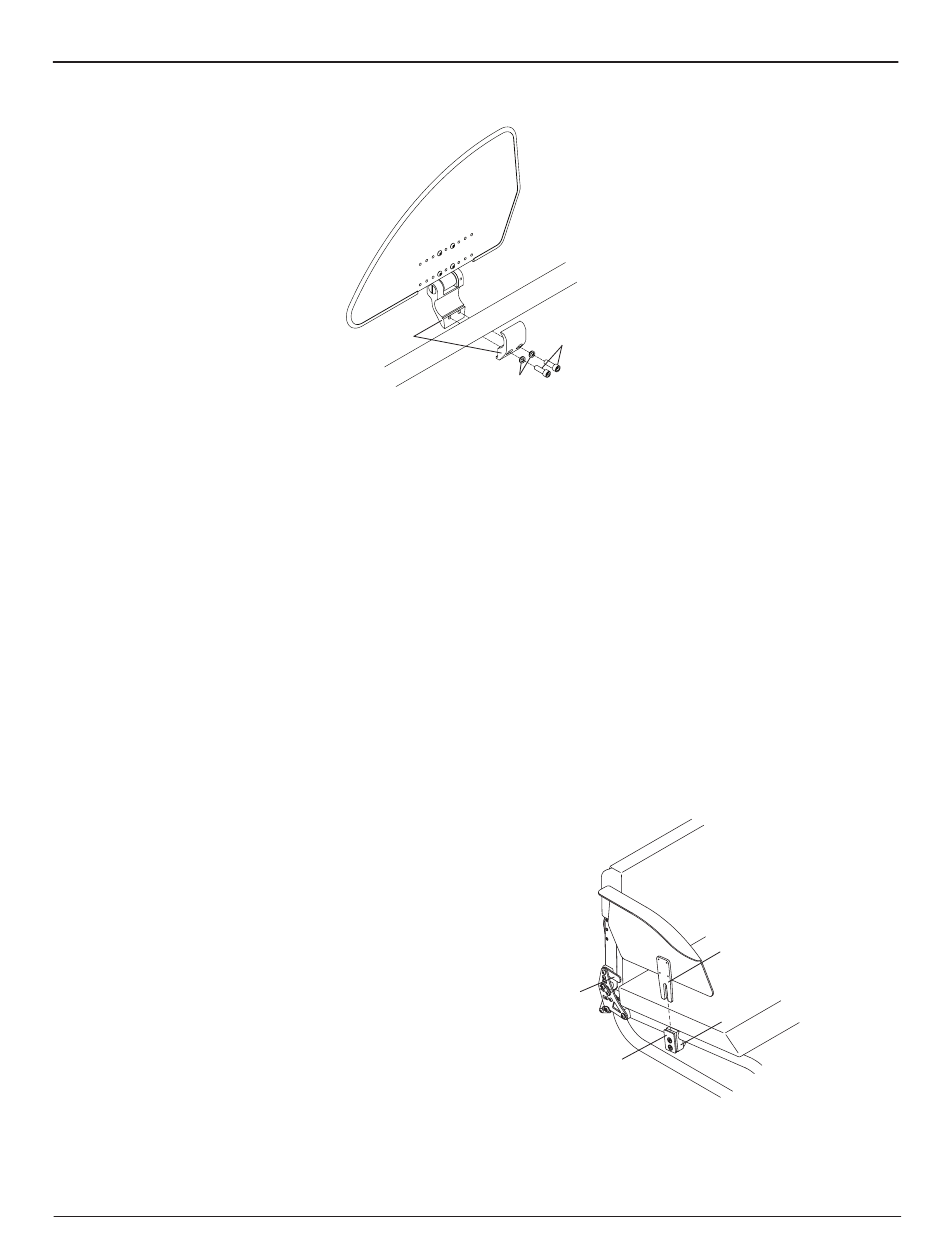

figuur 6-6
Opklapbare Zijbescherming
Inbusbouten
Klem
Sluitringen
Koolstofvezel Zijbescherming met Spatbord
Stabilisator
Lus
Bevestiging
Zijbescherming
6-5
figuur 6-7
Beugel
Klem
OM_TR_0712RevC
