HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS
(ZWAARTEPUNT; HOOGTE ZITTING)
•
5/64" Inbussleutel
•
Liniaal
1. Verwijder de achterwielen.
2. Gebruik de 5/64" inbussleutel, verwijder de bumperconstructie van de camberbevestiging, onthoud daarbij de
volgorde waarin de onderdelen zijn gemonteerd. Als uw rolstoel anti-tips heeft, heeft u geen bumperconstructie.
3. Draai de inbusbouten die de camberbuis aan elke camberbevestiging bevestigen, los, zonder deze te verwijderen.
Zie Figuur 8-6.
4. Verwijder de camberbuis.
Opmerking: Indien uw camber 12°, 15° of 18° is, zult u de asbus moeten verwijderen om de camberbuis uit de
klem of bevestiging te kunnen laten schuiven, zie "De Afstand tussen de Achterwielen Verstellen" op pagina 12-3.
5. Breng de nieuwe camberbuis opnieuw aan en zorg dat de afstand tussen de buitenste rand van de
camberbevestiging en het uiteinde van de camberbuis aan beide zijden van de rolstoel precies gelijk is.
6. Zorg dat de vlakke zijden van de camber plugs zich loodrecht ten opzichte van de grond bevinden en dat de camber
op de juiste wijze is ingesteld.
7. Draai beide inbusbouten stevig vast.
8. Breng de bumperconstructie opnieuw aan.
9. Installeer de achterwielen opnieuw.
10. Controleer het toespoor/uitspoor en verstel dit indien nodig en zet de zwenkwielen recht. Zie de pagina's 8-5 en 8-6.
frog Legs
Wielophanging
®
Het Zwaartepunt Verstellen
Benodigd gereedschap:
•
7/16" Steeksleutel
•
Liniaal
1. Verwijder de achterwielen.
2. Draai de vier bouten (twee aan iedere zijde van de rolstoel) die de Frog Legs
vastzetten, los, zonder deze te verwijderen. Zie Figuur 8-7.
3. Schuif de beide Frog Legs
gewenste positie zitten. Gebruik een liniaal om te zorgen dat beide wielophangingsystemen zich op dezelfde
afstand van de rugleuningplaat bevinden (gemeten vanaf de achterkant tot de bovenkant van de wielophanging).
Zie Figuur 8-7.
4. Draai de vier bouten die de Frog Legs
5. Installeer de achterwielen opnieuw.
6. Kijk het toespoor/uitspoor na en verstel dit wanneer nodig.
TR/YR Gebruikershandleiding

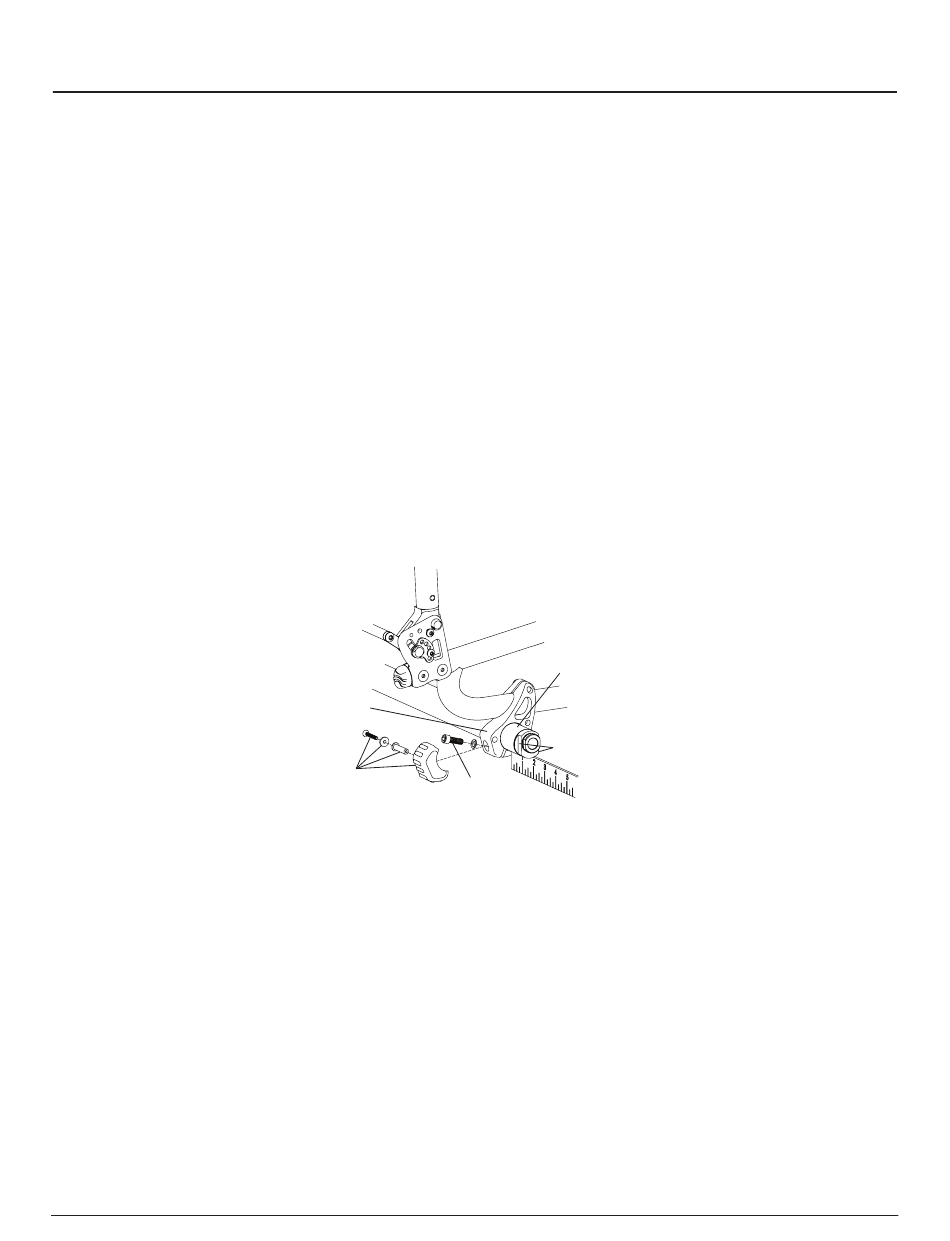

figuur 8-6
De Camberbuis Vervangen
Camberbuis-
Constructie
Bumper-
Constructie
Wielophangingsystemen tegelijkertijd naar voren over het frame totdat ze in de
®
Wielophanging aan het frame vastzetten, vast.
®
Camberbuis
Camber Plug
Vlakke gedeelten
Inbus-
Bout
Wielophanging aan het frame
®
8-4
OM_TR_0712RevC
