HOOFDSTUK 9: ASSEN EN ADAPTERS VOOR AMPUTATIESTEUN
acht neemt, kunt u vallen, kantelen, of de controle over de rolstoel te verliezen, en ernstig letsel toebrengen u uzelf of
anderen ernstig letsel kunt toebrengen of de rolstoel kunt beschadigen.
Indien de ontgrendelingshendel niet op de juiste wijze naar achter en naar voren springt van op slot naar open, of als
u de hendel niet volledig in de op slot of open positie kunt zetten, zal de procedure hieronder u in staat stellen om de
werking van de hendel aan te passen.
Benodigd gereedschap:
•
5/64" Inbussleutel
1. Zet de quick release hendel in de ontgrendelde stand en haal het achterwiel en de quick release as los. Zie Figuur 9-2.
2. Zet de quick release hendel in de vergrendelde stand.
3. Om de "speling" tussen de quick release hendel en de ontgrendelingsknop in de quick release moer te verstellen:
(a) draai instelschroef 2 op de quick release moer los; (b) draai de quick release moer rechtsom of linksom op de as
tot de ontgrendelingsknop in de quad quick release moer de hendel, die in de vergrendelde stand staat, net raakt en
(c) draai instelschroef 2 vast.
4. Het verstellen van de "speling" in de quick release hendel kan een aanpassing van de "speling" tussen de ring om
de as en de wielnaaf tot gevolg hebben. Zie "De Speling Verstellen" op pagina 9-2 en 9-3.
5. Met de quick release hendel in de ontgrendelde stand, brengt u het achterwiel opnieuw op de rolstoel aan.
6. Zorg voor u in de rolstoel gaat rijden, dat de vergrendelingskogels het wiel stevig in de asbus hebben vastgezet
door aan de wielnaaf te trekken met de hendel in de vergrendelde stand. Als de vergrendelingskogels niet volledig
in elkaar passen, herhaal deze stappen dan om de "speling" te vergroten (bijv., door de afstand tussen de quick
release moer en de vergrendelingskogels te vergroten), zodat de vergrendelingskogels geheel in elkaar passen.
Controleer ook of er niet teveel "speling" in de as zit. Zie "De Speling Verstellen" op pagina 9-2 en 9-3.
Vergrendelingskogels
I WAARSCHUWING
De schroefdraad van de instelschroeven op de Quad Quick Release Asconstructies zijn bewerkt met Loctite
zekeringsvloeistof van milde sterkte. Indien u een instelschroef losdraait, DIENT u Loctite
brengen, of een equivalente zekeringsvloeistof van milde sterkte verwijderen en opnieuw aanbrengen. Indien u deze
Waarschuwing niet in acht neemt, kan uw achterwiel gedeeltelijk of geheel losraken en kunt u vallen, kantelen of de controle
over de rolstoel verliezen, en uzelf of anderen ernstig letsel toebrengen, of de rolstoel te beschadigen als gevolg daarvan.
De "Speling" Verstellen
I WAARSCHUWING
Quick release assen zijn vooringesteld om minimale "speling" in de as toe te laten. TiLite raadt aan dat u de as
niet verstelt. De as op onjuiste wijze verstellen kan ertoe leiden dat deze verkeerd werkt—te veel "speling" kan
ervoor zorgen dat de as buigt en vast komt te zitten in de asbus, te weinig "speling" kan ervoor zorgen dat de
vergrendelingskogels niet voldoende in elkaar passen, waardoor het wiel zonder waarschuwing los kan raken van de
rolstoel. TiLite raadt aan dat eventuele aanpassingen door een geautoriseerde TiLite dealer worden gedaan. Indien
u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor
uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Indien er teveel "speling" in de as zit waardoor het wiel losraakt terwijl het vastzit op de asbus, of indien er te weinig
"speling" is waardoor de vergrendelingskogels niet goed in elkaar passen, volg dan de volgende stappen:
TR/YR Gebruikershandleiding

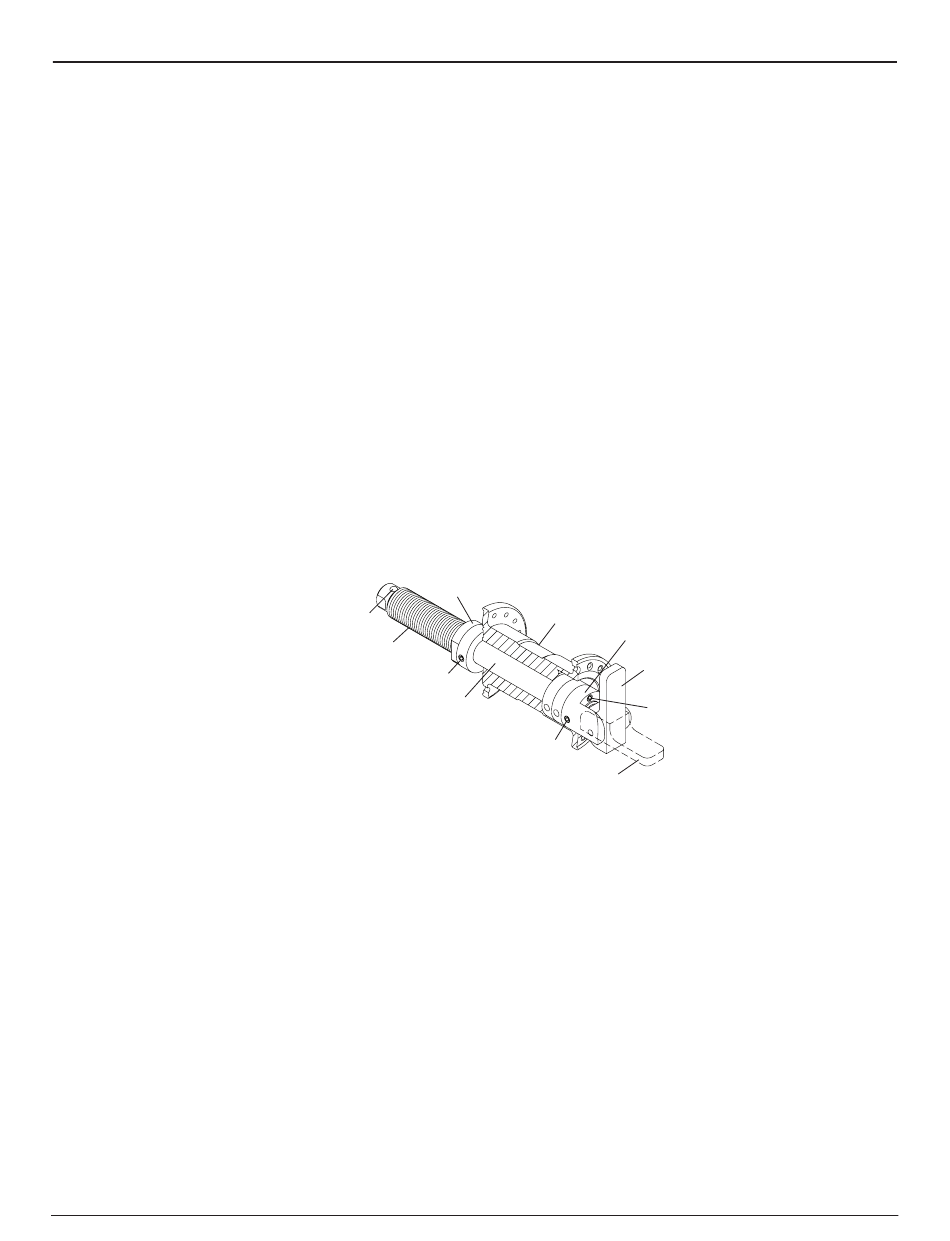

figuur 9-2
Verstellen Quad Quick Release As
Ring om de as
Asbus
Instelschroef 1
As
Instelschroef 2
Quick Release Hendel
(Ontgrendelde Stand)
9-2
Naaf
Quick Release Moer
Quick Release Hendel
(Vergrendelde Stand)
Instelschroef 3
242
te verwijderen of aan te
®
®
242
, een
®
®
OM_TR_0712RevC
