De Toespoor/Uitspoor Verstellen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
Liniaal of Meetlint
1. Zorg dat beide achterwielen op dezelfde manier staan afgesteld. Zie "De Afstand tussen de Achterwielen Verstellen"
op pagina 8-7.
2. Zorg dat de banden op de achterwielen goed opgepompt zijn.
3. Plaats de rolstoel op alle vier de wielen met de zwenkwielen slepend in de richting van de achterkant van het frame.
Zie Figuur 8-15.
4. Meet van de grond tot het midden van de as ("Meting A"). Zorg dat het meetlint/ de liniaal loodrecht op de grond
staat. Zie Figuur 8-15.
5. Blokkeer de wielen met een zwaar object zodat de rolstoel niet naar achter of voren kan rollen (gebruik de
wielblokkering niet omdat dit de verstelling van het toespoor/uitspoor uit kan beïnvloeden).
6. Metend vanaf de grond aan de achterzijde van iedere band, markeer de band (met een viltstift) op dezelfde hoogte
als Afmeting A.
7. Metend vanaf de grond aan de voorzijde van iedere band, markeer de band (met een viltstift) op dezelfde hoogte als
Afmeting A.
8. Meet de afstand tussen de rechter en linker banden bij de merktekens aan de achterkant die u in Stap 6 heeft
gemaakt. Zie Figuur 8-16.
9. Meet de afstand tussen de rechter en linker banden bij de merktekens aan de voorkant die u in Stap 7 heeft gemaakt.
10. Als de afmetingen in de Stappen 8 en 9 hetzelfde zijn (binnen 3 mm), is er geen aanpassing van het toespoor
vereist en kunt u verder met Stap 13. Zo niet, ga verder naar Stap 11.
11. Draai de twee inbusbouten die de camber plug op zijn plek houdt in elke asbusconstructie los. Zie Figuur 8-14.
12. Indien de meting in Stap 9 kleiner is dan de meting in Stap 8, kantelt u de beide asbussen op gelijke wijze naar
achteren om toespoor te creëren. Indien de meting in Stap 9 groter is dan de meting in Stap 8, kantelt u de beide
asbussen dan op gelijke wijze naar voren om uitspoor te creëren. Vervolg met het verstellen van de asbussen tot
beide afmetingen gelijk zijn.
13. Meet aan beide zijden van het frame ("Meting B") de afstand tussen de buis onder de zitting tot de binnenzijde van
de band, aan de voorkant van beide banden. Zie Figuur 8-17.
14. Indien Meting B een gelijk resultaat oplevert aan beide kanten van de rolstoel, ga dan verder naar Stap 17.
15. Indien Meting B geen gelijk resultaat oplevert aan beide kanten van de rolstoel, dient u de camber plugs in de
asbusconstructies te verdraaien zodat Meting B een gelijk resultaat oplevert aan beide zijden van de rolstoel. Zorg
dat wanneer u de camber plugs draait, dit geen invloed heeft op de afstand tussen de achterwielen. Zie "De Afstand
tussen de Achterwielen Verstellen" op pagina 8-7.
16. Na het verstellen van de camber plugs in Stap 15 is het nodig om het toespoor/uitspoor opnieuw te controleren. Zie
de Stappen 6 t/m 10 hierboven.
17. Draai de inbusbouten in de asbusconstructies stevig vast. Zie Figuur 8-14.

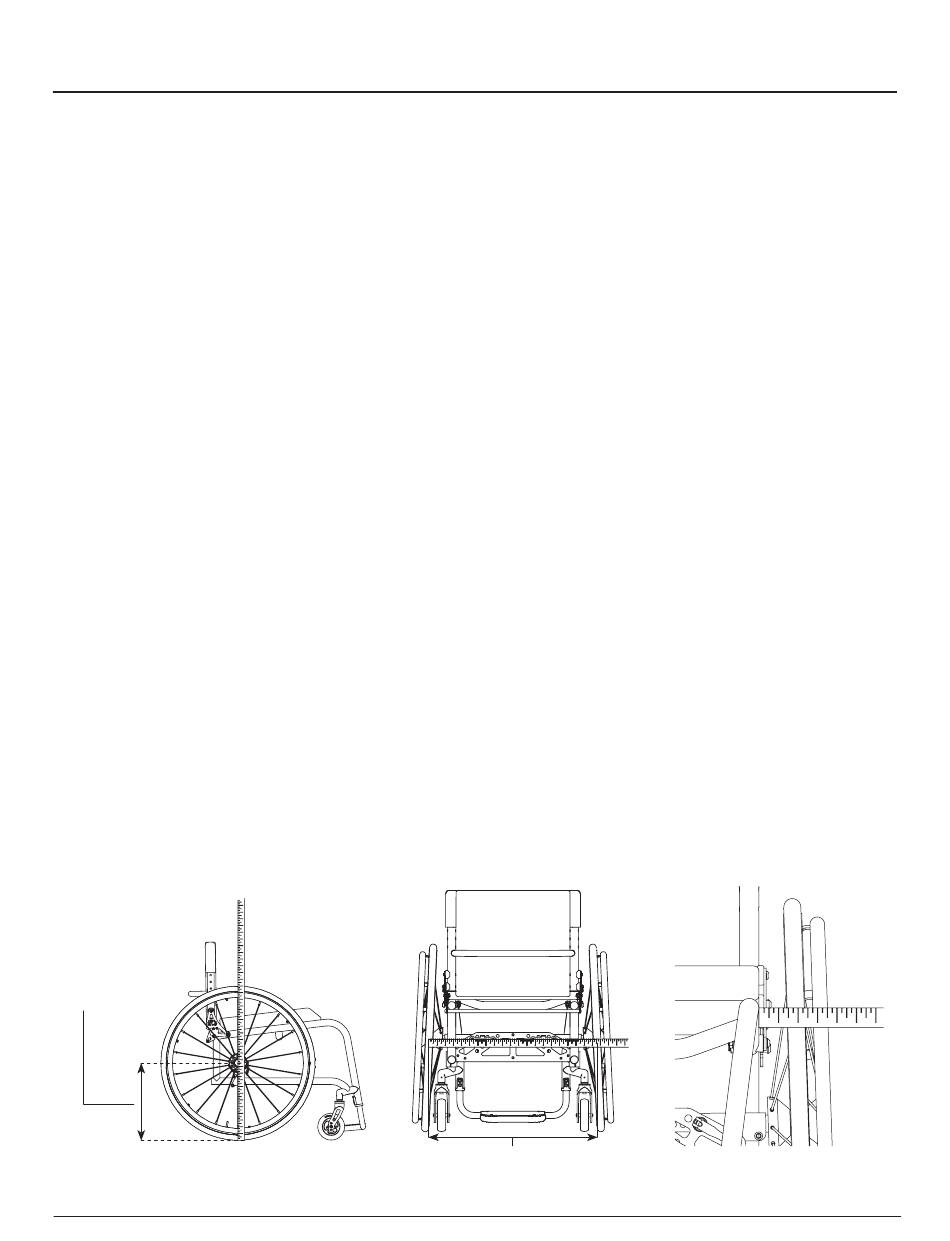

figuur 8-15
De Toespoor/Uitspoor Verstellen
Afmeting A
TR/YR Gebruikershandleiding
HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS
(ZWAARTEPUNT; HOOGTE ZITTING)
figuur 8-16
De Toespoor/Uitspoor
Verstellen
Toespoor/Uitspoor
Afmeting
8-9
figuur 8-17
De Toespoor/Uitspoor
Verstellen
Meting B
OM_TR_0712RevC
