HOOFDSTUK 3: VOETSTEUNEN
De Hoogte Verstellen/Vervangen
(TR en YR Serie 2)
Zie "Titanium Voetsteun met Platte ABS Hoes - de Hoogte Verstellen/Vervangen (TR en YR Serie 2)" op pagina 3-2.
De Hoogte Verstellen/Vervangen
(TR Serie 3)
Benodigd gereedschap:
•
3/16" Inbussleutel
•
Liniaal
1. Draai de inbusbouten in de twee klemmen die de voetsteun aan het frame vastzetten los, maar verwijder deze niet.
Zie Figuur 3-7. Draai, wanneer u de voetsteun vervangt, de inbusbouten voldoende los om de oude voetsteun
volledig te kunnen verwijderen en zorg dat de plastic huls voor de voetsteun in de framebuis blijft zitten. Maak,
wanneer u de hoogte verstelt, de inbusbouten voldoende los zodat de voetsteun vrijelijk naar boven en beneden in
de klemmen kan bewegen.
2. Verwijder, wanneer u de voetsteun verplaatst, de oude voetsteun en plaats de nieuwe voetsteun in het frame.
3. Plaats het einde van een liniaal op de grond en houd deze verticaal tegen de linkerhoek van de voetsteun. Verstel
de linkerkant van de voetsteun (of de nieuwe voetsteun) tot op de gewenste hoogte (niet minder dan 5 cm van
de grond) en draai de inbusbout losjes vast in de linker klem, zodat de linkerkant van de voetsteun niet meer kan
bewegen. Zie Figuur 3-3.
4. Herhaal Stap 3 aan de rechter bovenzijde van de voetsteun (of de nieuwe voetsteun).
5. Als beide zijden op een gelijke afstand van de grond zijn ingesteld, zorg er dan voor dat alle vier (4) de wielen in
contact staan met de grond en draai de twee inbusbouten volledig vast in de klemmen die de voetsteun aan het
rolstoelframe vastzetten.
TR/YR Gebruikershandleiding

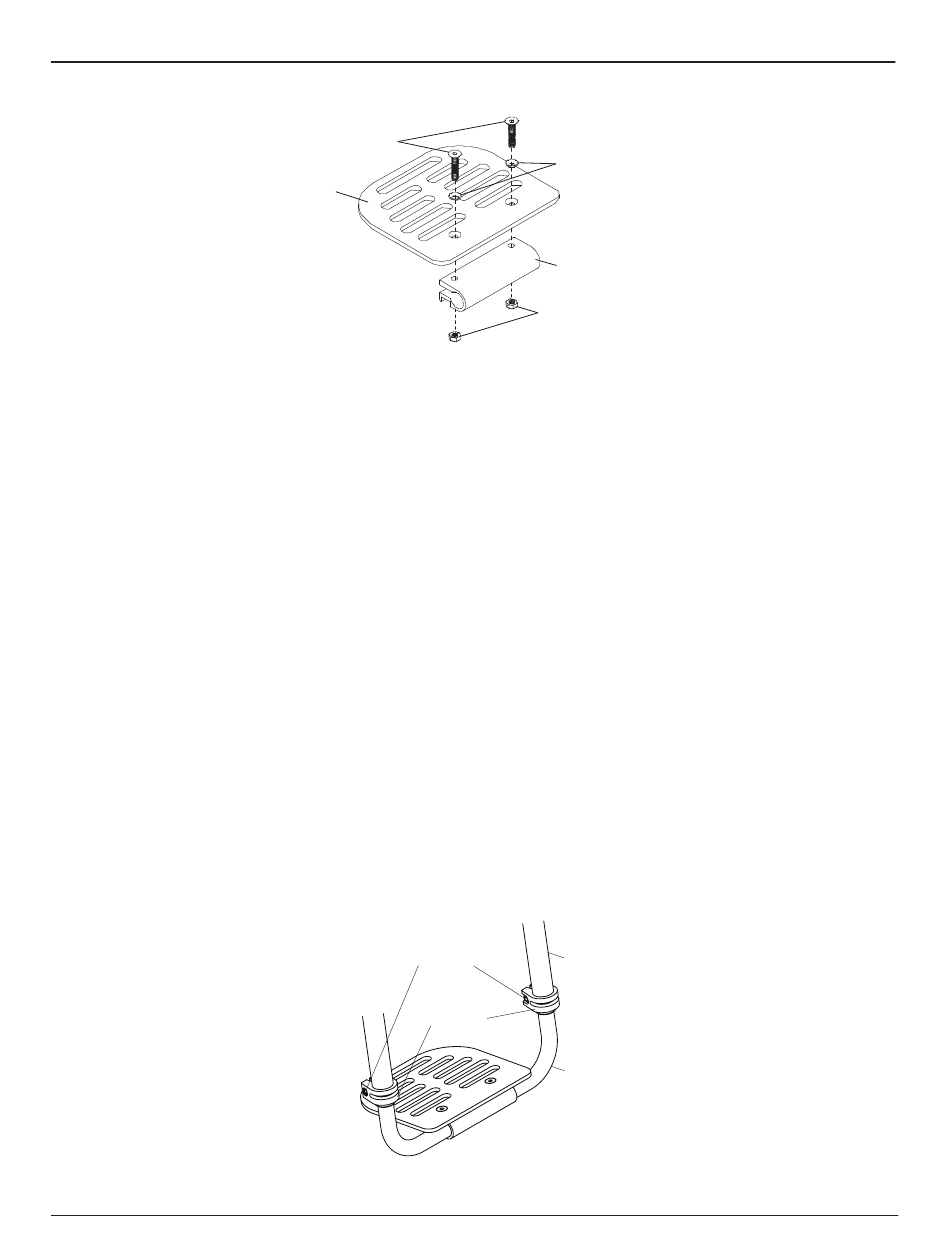

figuur 3-6
De Hoek Verstellen
Inbusbouten
Voetplaat
figuur 3-7
In Hoek Verstelbare Voetsteun
Inbusbouten
Klemmen
Sluitringen
Klem
Moeren
Frame
Voetsteun
3-4
OM_TR_0712RevC
