Opmerking: Indien uw TR Serie 2 of 3 of YR Frog Legs® achterwielophanging heeft en u anti-tips installeert, dient u de
onderstaande stappen te volgen:
Benodigd gereedschap:
•
5/32" Inbussleutel
1. Haal de achterwielen los en zet het frame op een vlakke ondergrond.
2. Breng de anti-tip ontvanger en spoorverbreder aan met de twee inbusbouten. Zie Figuur 13-5.
3. Draai stevig vast.
4. Herhaal de Stappen 2 en 3 aan de andere zijde van de rolstoel.
I WAARSCHUWING
De schroefdraad op de inbusbouten die de anti-tip ontvanger met de Frog Leg Wielophanging, is bewerkt met Loctite
242
, een zekeringsvloeistof van milde sterkte. Als u een van beide inbusbouten losdraait, DIENT u Loctite
®
of een equivalente zekeringsvloeistof van milde sterkte, verwijderen en opnieuw aan te brengen. Indien u deze
Waarschuwing niet in acht neemt, kunnen uw anti-tips niet meer goed werken of losraken, en kunt u vallen, kantelen of
de controle over de rolstoel verliezen en uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
TR/YR Gebruikershandleiding
Bevestiging
Bovenkantcamber
Frame
Camberbevestiging
Sluitring
Borgmoer
Camberbuis
Inbusbout

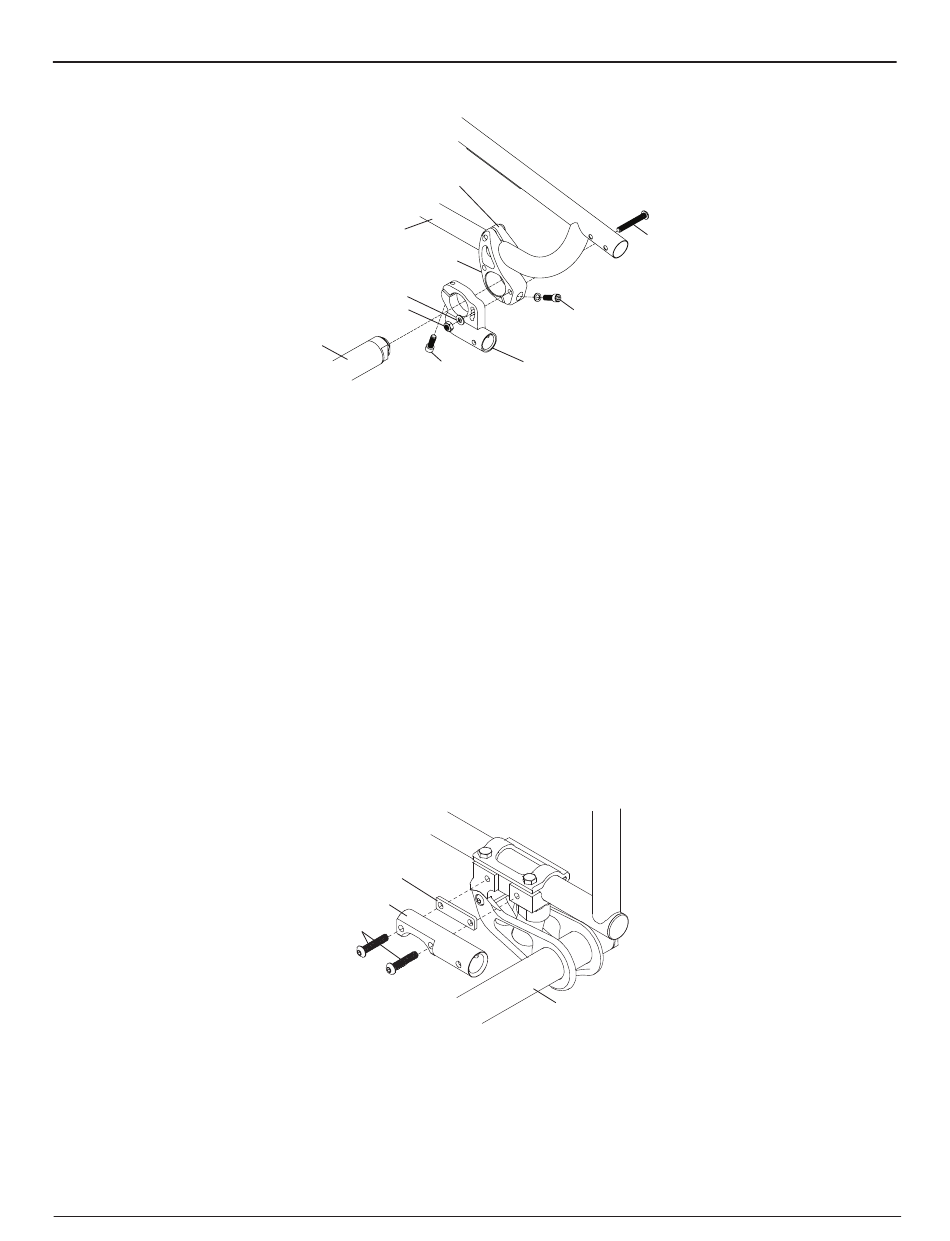

figuur 13-5
De Anti-Tip Ontvanger met Frog Legs
Spoorverbreder
Anti-Tip Ontvanger
Inbusbouten
HOOFDSTUK 13: ANTI-TIPS
figuur 13-4
Bevestiging
Inbusbout
Anti-Tip
Ontvanger
bevestigen
®
Camberbuis
13-3
Inbusbout
242
®
