HOOFDSTUK 9: ASSEN EN ADAPTERS VOOR AMPUTATIESTEUN
Benodigd gereedschap:
•
5/64" Inbussleutel
1. Zet de quick release hendel in de ontgrendelde stand en haal het achterwiel en de quick release as los. Zie Figuur 9-2.
2. Draai Instelschroef 3 op de quick release moer zo aan, dat niets van Instelschroef 3 uit de quick release moer steekt
(de zijde van de wielnaaf).
3. Draai instelschroef 1 op de ring om de as los.
4. Vervang het wiel van de rolstoel.
5. Maak, met het wiel nog aan de stoel en de quad quick release hendel in de vergrendelde stand, zodat de
vergrendelingskogels volledig in elkaar passen, instelschroef 1 stevig vast zodat de ring stevig om de asbus vast
komt te zitten.
6. Draai, met de ontgrendelingshendel in de ontgrendelde stand, instelschroef 3 met de klok mee om elke
overblijvende speling tussen de wielnaaf en de ring om de as te verwijderen.
7. Zet de quick release hendel in de vergrendelde stand en controleer de "speling" in de as. Zorg dat de
vergrendelingskogels volledig in elkaar gekoppeld zijn en vastgeklikt zitten in de camberbuis. Indien er nog altijd
teveel "speling" in de as zit, herhaal dan Stap 6. Als u te veel "speling" uit de as heeft gehaald dient u Stap 6 te
herhalen, maar Instelschroef 3 tegen de klok in te draaien om "speling" aan de as toe te voegen.
8. Controleer, voordat u in de rolstoel gaat rijden, de "speling" in het wiel en zorg dat de vergrendelingskogels de
as stevig genoeg in de asbus vastzetten, door aan de naaf te trekken met de quad quick release hendel in de
vergrendelde stand. Indien de vergrendelingskogels niet goed in elkaar passen, of wanneer er teveel "speling" is,
begin dan opnieuw bij Stap 1 en herhaal alle stappen.
I WAARSCHUWING
De schroefdraad van de instelschroeven op de Quad Quick Release Asconstructies zijn bewerkt met Loctite
zekeringsvloeistof van milde sterkte. Indien u een instelschroef losdraait, DIENT u Loctite
brengen, of een equivalente zekeringsvloeistof van milde sterkte verwijderen en opnieuw aanbrengen. Indien u deze
Waarschuwing niet in acht neemt, kan uw achterwiel gedeeltelijk of geheel losraken en kunt u vallen, kantelen of de controle
over de rolstoel verliezen, en uzelf of anderen ernstig letsel toebrengen, of de rolstoel te beschadigen als gevolg daarvan.
Adapters voor Amputatiesteun
Adapters voor amputatiesteun dienen ervoor de camberbuis naar de achterzijde van de rolstoel te verplaatsten. Het
aanbrengen van de camberbuis aan de achterkant van de rolstoel verplaatst het zwaartepunt naar achteren en vergroot
de stabiliteit van de rolstoel. Zie Figuur 9-3.
U kunt de hoogte van de rugleuning en het zwaartepunt verstellen en de camberbuizen vervangen met behulp van de
stappen en de hulpmiddelen beschreven in Hoofdstuk 8.
TR/YR Gebruikershandleiding

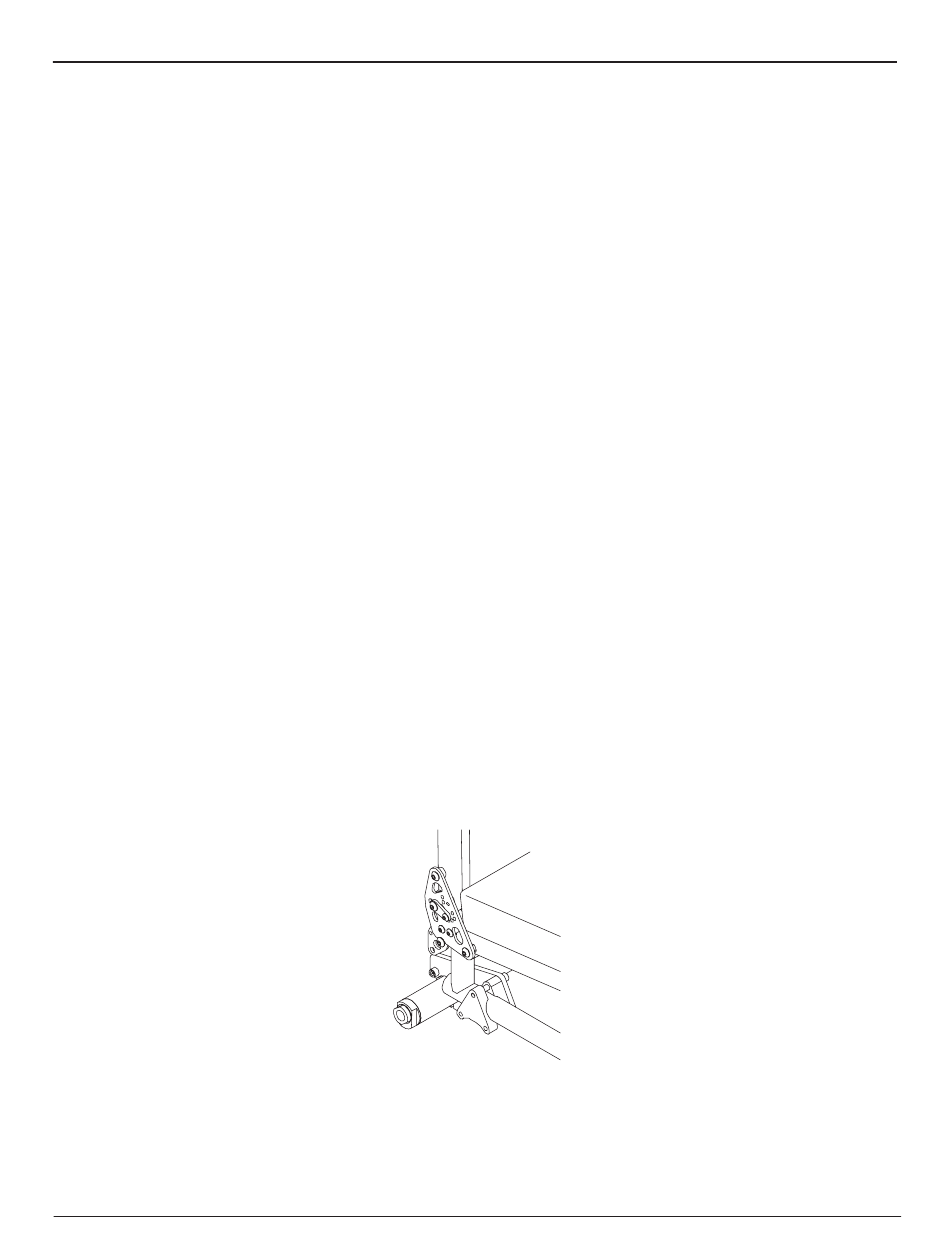

figuur 9-3
Adapter voor amputatiesteun
9-3
242
, een
®
®
242
te verwijderen of aan te
®
®
OM_TR_0712RevC
