In Hoek Verstelbare Voetsteunbevestiging
De Hoek Verstellen
Benodigd gereedschap:
•
5/32" Inbussleutel (geen verlengbuizen)
•
3/16" Inbussleutel (alleen met verlengbuizen)
1. Draai de inbusbouten los, maar verwijder deze niet. Zie Figuur 3-8. Als uw voetsteun verlengbuizen heeft (zie
Figuur 3-9), heeft u 3/16" inbusbouten in plaats van borgmoeren en hoeft u alleen deze inbusbouten los te draaien
om de hoek te verstellen.
2. Verstel de hoek van de voetsteun tot in de gewenste hoek.
3. Draai de inbusbouten en borgmoeren (of 3/16" inbusbouten) vast, ervoor zorgend dat de bouten en borgmoeren (of
3/16" inbusbouten) stevig vastzitten en dat de voetplaat niet naar boven of beneden kan draaien onder uw gewicht.

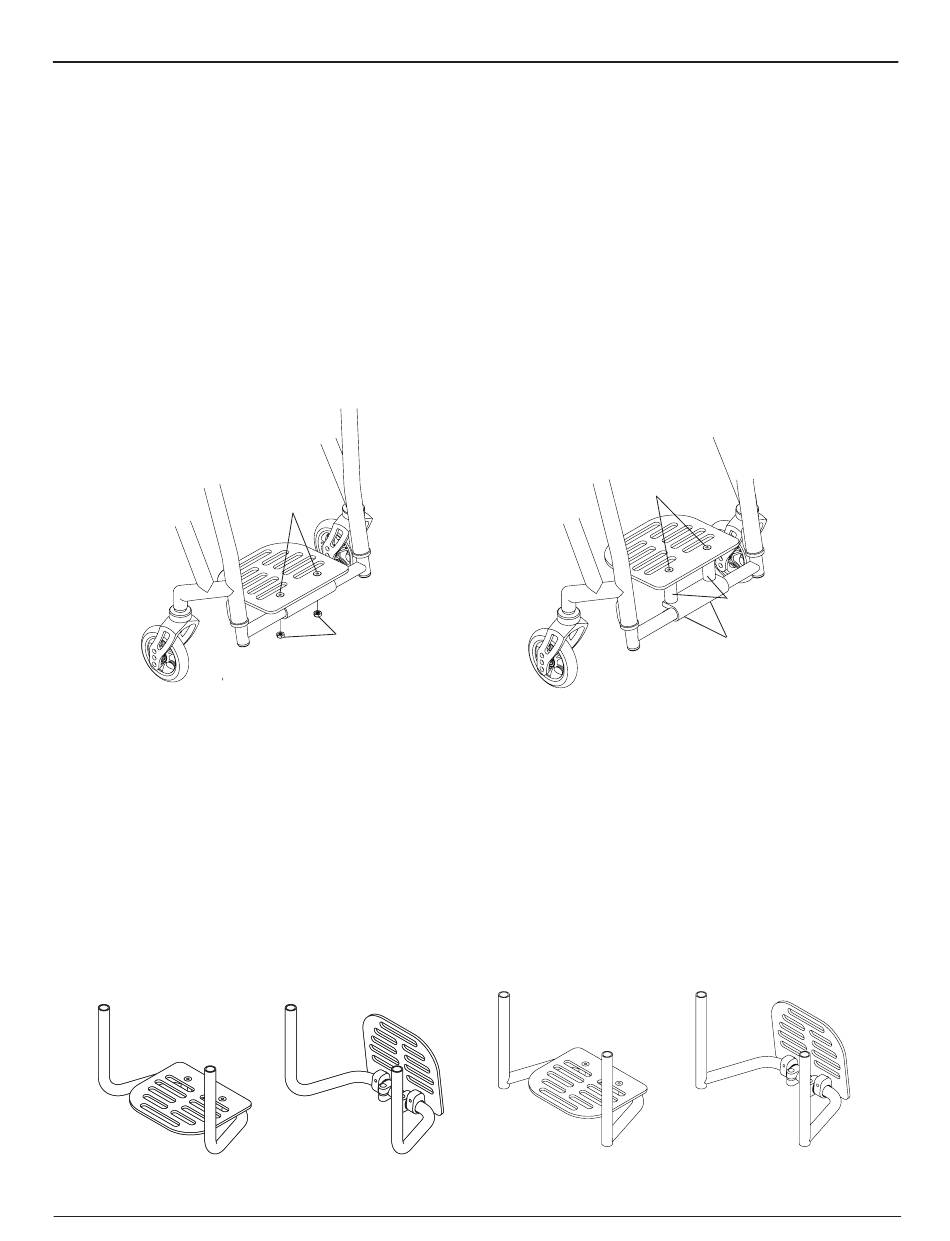

figuur 3-8
In Hoek Verstelbare Voetsteunbevestiging
De Hoogte Verstellen/Vervangen
De in Hoek Verstelbare Hooggemonteerde Voetsteun kan vervangen worden, of de hoogte kan versteld worden, door
het gereedschap te gebruiken en de stappen te volgen onder "Titanium Voetsteun met Platte ABS Hoes - de Hoogte
Verstellen/Vervangen (TR en YR Serie 2)" op pagina 3-2 of "Verstelbare Hoek Voetsteun - De Hoogte Verstellen/
Vervangen (TR Serie 3)" op pagina 3-4.
Naar Achter Wegklapbare Voetplaat
De Naar Achter Wegklapbare Voetplaat kan naar boven of achteren geklapt worden zodat de voetplaat niet in de weg
zit, met het doel van in en uit de rolstoel stappen. Zie de Figuren 3-10 en 3-11.
figuur 3-10
figuur 3-10
Opklapbare Voetplaat
Opklapbare Voetplaat
TR/YR Gebruikershandleiding
Inbus-
Bouten
Moeren
HOOFDSTUK 3: VOETSTEUNEN
In Hoek Verstelbare Hoog gemonteerde Voetsteun met
Verlengbuizen
Inbus-
Bouten
Hooggemonteerde Wegklapbare Voetplaat
3-5
figuur 3-9
Verlengbuizen
Inbusbouten
figuur 3-11
