Verstellen
(TR Serie 3)
Opmerking: Zorg dat geen enkel deel van de klem uitsteekt voorbij de beide kanten van de framebuizen onder de zitbuis.
Benodigd gereedschap:
•
1/8" Inbussleutel
U kunt de "vastheid" van de pasvorm van de zijbeschermingsbeugel in de zijbeschermingbevestiging door de
inbusbouten losser of strakker te draaien in de zijbeschermingbevestiging. Zie Figuur 6-4.
Ieder type zijbescherming kan niet-verwijderbaar gemaakt worden door de twee inbusbouten in de zijbescherming
stevig aan te draaien terwijl de zijbescherming geïnstalleerd is.
De Onbuigzame Zijbeschermingconstructie Verwijderen
(TR Serie 3)
Benodigd gereedschap:
•
3/16" Inbussleutel
Om de gehele zijbeschermingsconstructie te verwijderen, met inbegrip van de klem:
1. Verwijder de zijbescherming uit de bevestiging van de zijbescherming.
2. Verwijder de inbusbout die beide helften van de klem aan het frame bevestigt. Zie Figuur 6-4.
De Onbuigzame Zijbeschermingconstructie Opnieuw Aanbrengen
(TR Serie 3)
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Breng beide helften van de klem bij elkaar rond de zitbuis van het frame van de rolstoel. Zie Figuur 6-4.
2. Plaats de inbusbouten door de sluitringen in de twee helften van de klem en draai ze stevig vast.
3. Maak de beugel van de zijbescherming vast aan de zijbeschermingsplaat en draai de twee inbusbouten vast
zoals bescreven in "Verstellen (TR Series 3)" op pagina 6-3.
TR/YR Gebruikershandleiding
HOOFDSTUK 6: ZIJBESCHERMING

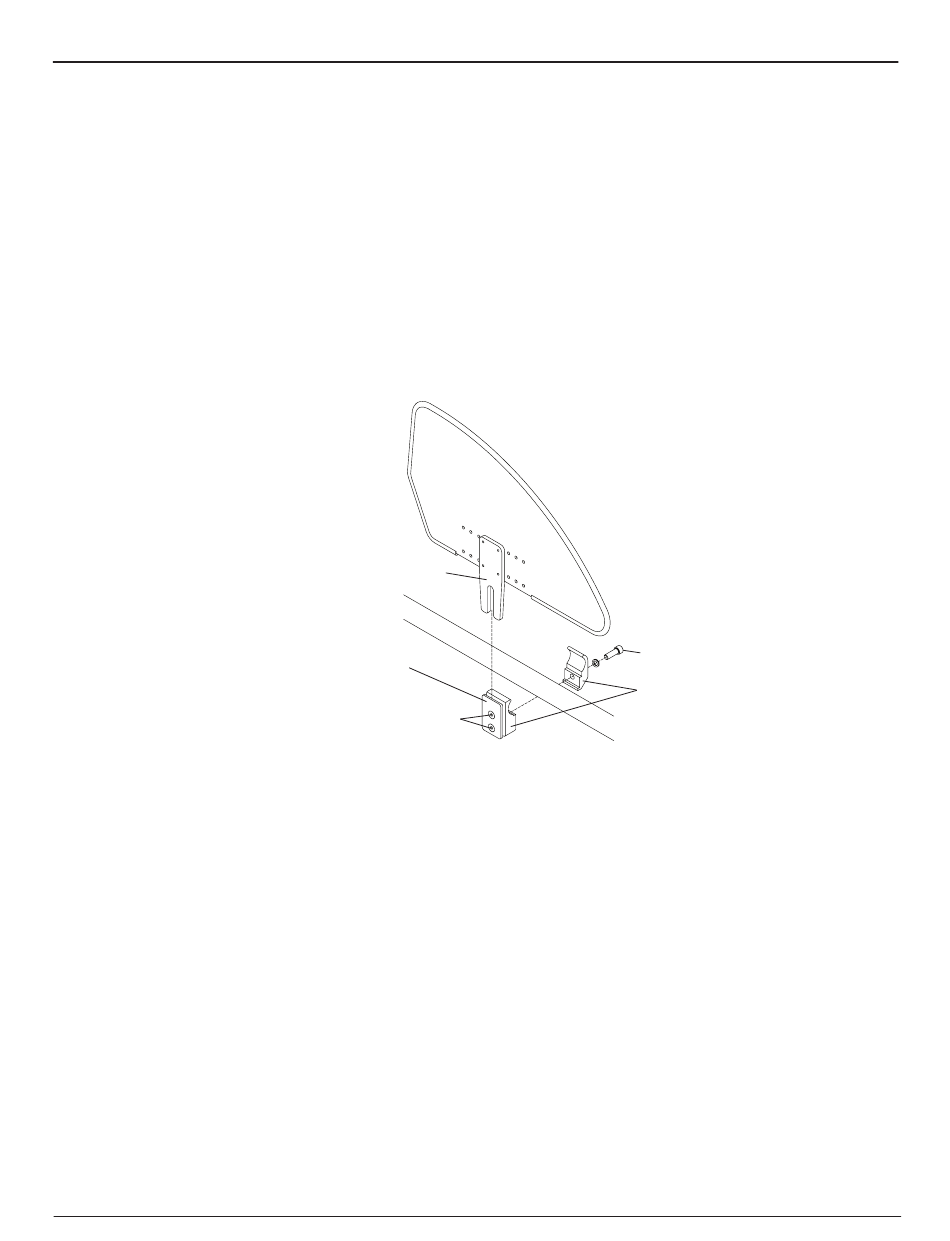

figuur 6-4
Onbuigzame Zijbescherming Vervangen
Beugel
Bevestiging
Zijbescherming
Inbusbouten
6-3
Inbusbout
Klem
OM_TR_0712RevC
