HOOFDSTUK 4: RUGLEUNINGEN EN DUWHANDGREPEN
De Hoek van de Rugleuning Verstellen
(TR Serie 3)
Benodigd gereedschap:
•
Twee 1/2" Steeksleutels
•
1/8" Inbussleutel
1. Maak gebruik van de inbussleutel en verwijder de inbusbout en de sluitring aan beide kanten van de rolstoel. Zie
Figuur 4-7.
2. Draai de aanslagbout en borgmoer met behulp van de steeksleutels, aan beide zijden van de rolstoel los, zonder ze
te verwijderen.
3. Verstel de rugleuning tot in de gewenste hoek. Plaats aan een zijde van de rolstoel, terwijl u de rugleuning op zijn
plaats houdt, een van de vijf gaten in de rugleuningkam samen met een van de drie gaten in de bevestiging van de
rugleuning. Plaats de inbusbout door de sluitring, de kam en de bevestiging van de rugleuning. Draai stevig vast.
4. Draai de aanslagbout en borgmoer stevig vast.
5. Herhaal de Stappen 3 en 4 aan de andere zijde van de rolstoel.
TR/YR Gebruikershandleiding

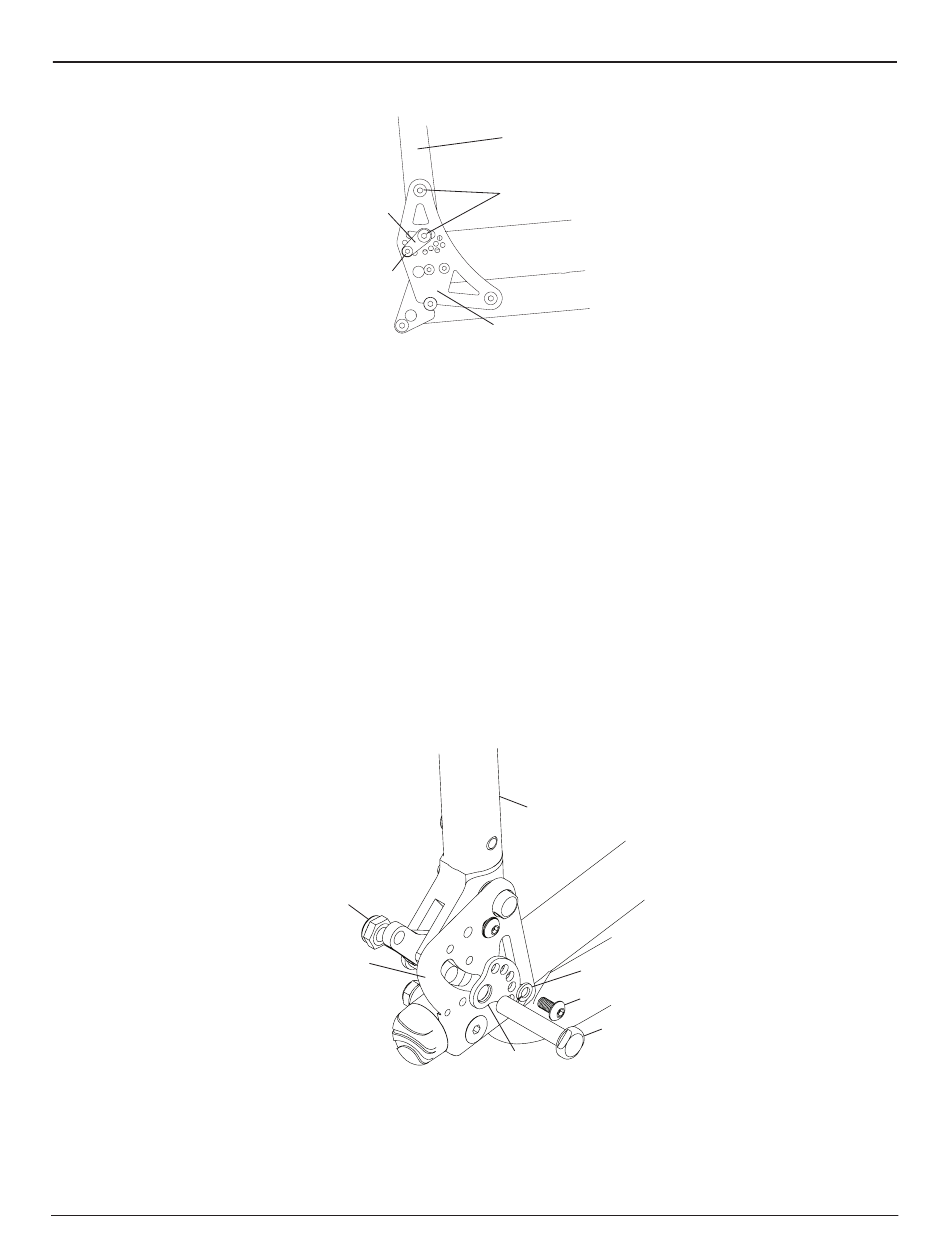

figuur 4-6
De Hoek van de Rugleuning Verstellen
Link
Schroefkoppeling
figuur 4-7
De Hoek van de Rugleuning Verstellen
Borgmoer
Bevestiging
Rugleuning
4-4
Stang Rugleuning
Inbusbouten
Beugel Rugleuning
Stang Rugleuning
Sluitring
Inbusschroef
Bout
Rugleuning
Kam
OM_TR_0712RevC
