HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS
(ZWAARTEPUNT; HOOGTE ZITTING)
Het Zwaartepunt Verstellen
Camberklem
Bevestiging
Camberbuis
Inbus-
Bouten
De Camberbuis Vervangen
(TR en YR Serie 2)
Benodigd gereedschap:
•
3/16" Inbussleutel
•
Liniaal
1. Verwijder de achterwielen.
2. Draai de inbusbout die de camberbuis aan elke camberbuisbevestiging vastzetten los, zonder deze te verwijderen.
Zie Figuur 8-3.
3. Verwijder de camberbuis.
Opmerking: Indien uw camber 12°, 15° of 18° is, zult u de asbus moeten verwijderen om de camberbuis uit de
klem of bevestiging te kunnen laten schuiven, zie "De Afstand tussen de Achterwielen Verstellen" op pagina 12-3.
4. Breng de nieuwe camberbuis aan, terwijl de afstand van de buitenste rand van de camberbuisbevestiging tot het
uiteinde van de camberbuis aan beide kanten van de rolstoel precies gelijk is.
5. Zorg dat de vlakke zijden van de camber plugs zich loodrecht ten opzichte van de grond bevinden en dat de camber
op de juiste wijze is ingesteld.
6. Draai beide inbusbouten stevig vast.
7. Installeer de achterwielen opnieuw.
8. Kijk het toespoor/uitspoor na en verstel dit wanneer nodig.
TR/YR Gebruikershandleiding

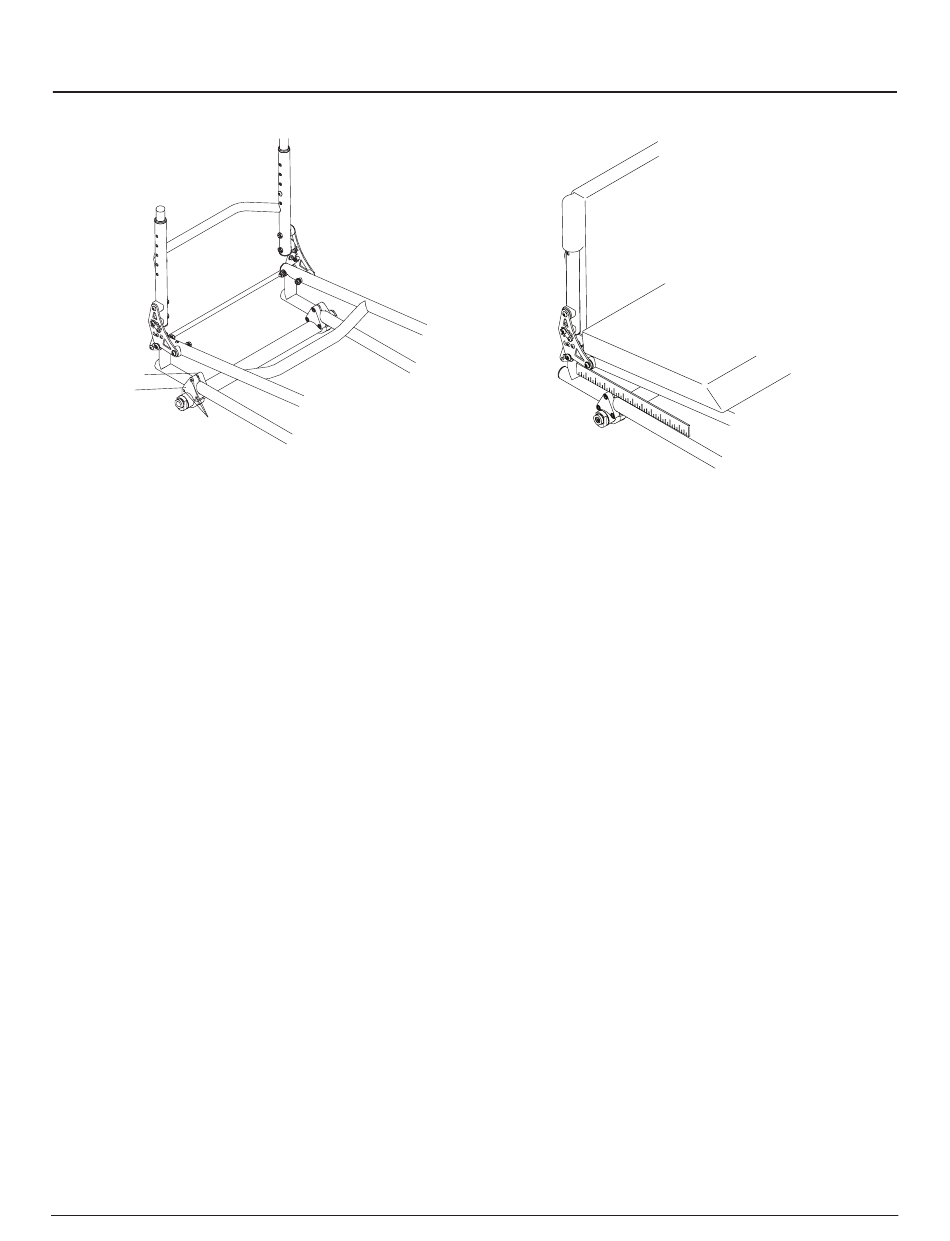

figuur 8-1
figuur 8-2
Het Zwaartepunt Verstellen
8-2
OM_TR_0712RevC
