Anti-tip zwenkwiel
De Hoogte Verstellen
Benodigd gereedschap:
•
3/4" Steeksleutel
1. Verwijder de moer. Zie Figuur 13-17.
2. Haal de zwenkwielconstructie geheel los.
3. Om de positie van het anti-tip zwenkwiel te verlagen,
verplaatst u de spoorverbreders van boven de
zwenkwielstang tot aan daaronder. Om de positie te
verhogen, voert u deze stappen in omgekeerde volgorde uit.
Opmerking: Verwijder de spoorverbreders niet van deze
constructie om te voorkomen dat de zwenkwielstang vies
wordt.
4. Vervang de moer op de zwenkwielstang en draai hem vast
om deze op de gewenste zwenking in te stellen.
Voorste Rolwiel
Loshalen
Benodigd gereedschap:
•
1/8" Inbussleutel
Voetsteun met een open lus:
1. Verwijder de twee inbusbouten. Zie Figuur 13-18.
2. Verwijder de bevestiging van het Voorste Rolwiel.
I WAARSCHUWING
De schroefdraden op de inbusbouten die het Voorste Rolwiel
vastzetten aan de voetsteunbuis zijn behandeld met Loctite
242
, een zekeringsvloeistof van milde sterkte. Als u een
®
van beide inbusbouten losmaakt, DIENT u Loctite
of een equivalente zekeringsvloeistof van milde sterkte
te verwijderen en opnieuw aan te brengen. Als u deze
Waarschuwing, uw Voorste Rolwiel kan eraf vallen of u kunt
vallen, kantelen of de controle verliezen over de rolstoel en
ernstig ernstig letsel toebrengen, of de rolstoel beschadigen.
Met een in hoek verstelbare voetsteun:
1. Verwijder de inbusbouten die het Voorste Rolwiel vastzetten aan de wielplaat. Zie de Figuren 13-19 en 13-20.
2. Verwijder de inbusbouten die de voetplaat en de klem vastzetten aan de wielplaat.
3. Monteer de in hoek verstelbare voetplaat opnieuw zoals afgebeeld in Figuur 3-6.
Opmerking: Als u het Voorste Rolwiel verwijdert van een in een hoek verstelbare voetsteun, dient u nieuwe, kortere
inbusbouten en sluitringen te bestellen om de voetplaat aan de klem vast te maken.
TR/YR Gebruikershandleiding
HOOFDSTUK 13: ANTI-TIPS

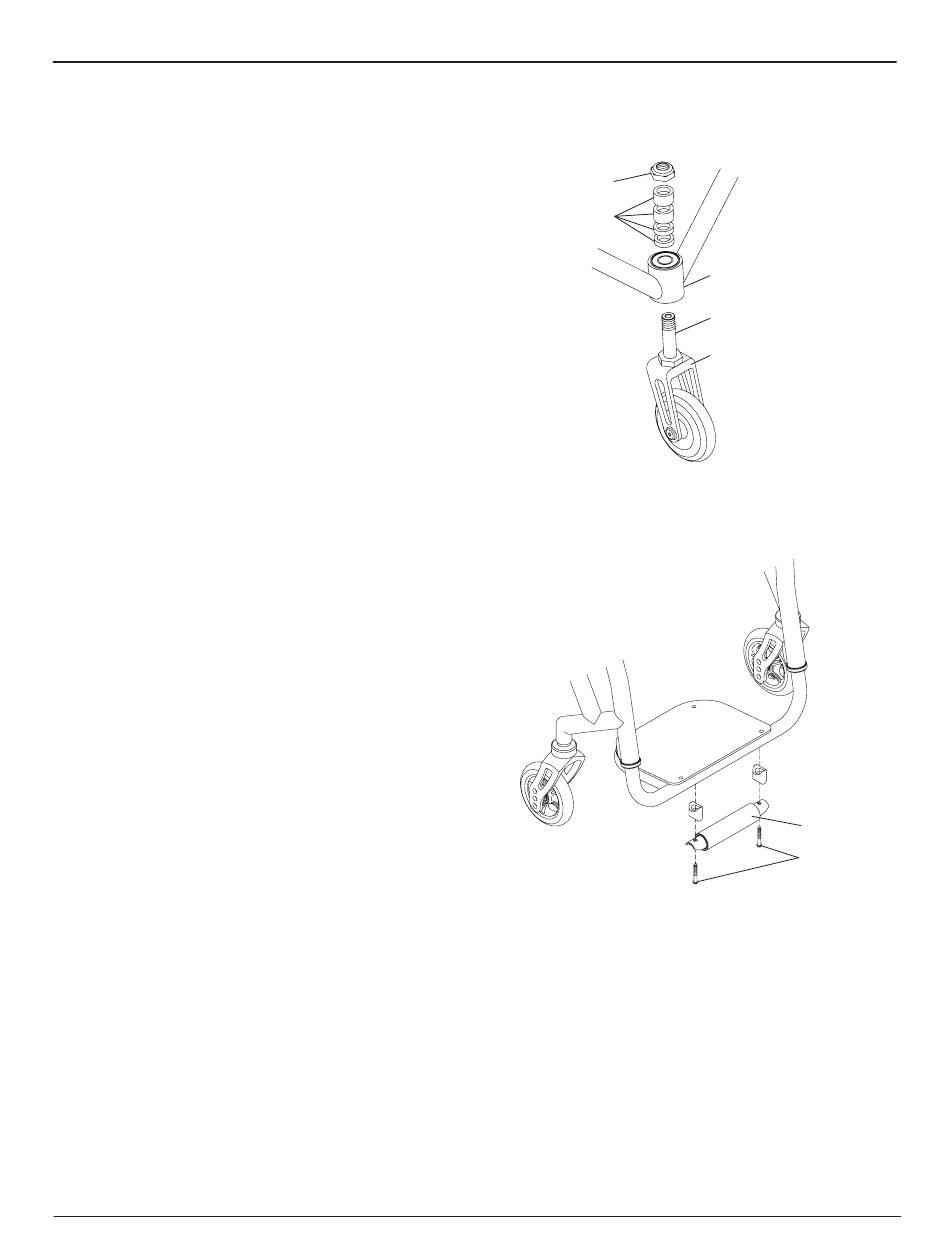

Zwenking Anti-tip Zwenkwiel Verstellen
Moer
Spoorverbreders
®
242
®
®
13-11
figuur 13-17
Zwenkwielstang
Zwenkwielstang
Zwenkwielconstructie
figuur 13-18
Voorste Rolwiel
Voorste
Rolwiel
Inbusbouten
OM_TR_0712RevC
