Achter Anti-Tips
Verstellen
1. De onderkant van de anti-tip-wielen moet zich tussen de 3 en 5 centimeter van de grond bevinden zodat deze
goed kunnen werken. Om de hoogte hiervan te verstellen, drukt u op de twee ontgrendelingsknoppen op de
telescopische onderbuis en verstel daarna de hoogte op de onderste buis. Zie de Figuren 13-1 en 13-2.
2. Druk, om de anti-tips naar boven te draaien, de ontgrendelingsknop aan de bovenkant van de verlengbuis in om
de verlengbuis te ontgrendelen en draai deze naar boven tot de ontgrendelingsknop op zijn plaats klikt aan de
andere kant van de anti-tip ontvanger.
3. Druk, om de anti-tip te verwijderen, de ontgrendelingsknop aan de bovenkant van de verlengbuis in en trek de
verlengbuis uit de anti-tip ontvanger.
TR/yR Serie 2 Verstellen
Ontgrendelingsknop
Ontgrendelingsknop
Bevestiging
(TR en YR Serie 2)
I WAARSCHUWING
Alleen een geautoriseerde TiLite dealer of gekwalificeerde technicus mag de achterste anti-tip ontvanger installeren.
Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en
daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Opmerking: Tenzij u anti-tips bij uw oorspronkelijke TiLite rolstoel heeft besteld, dient u vervangende inbusbouten te
bestellen wanneer u anti-tips bestelt. U dient ook nieuwe camberbevestigingen en een camberbuisklem te bestellen.
Zie Figuur 13-3.
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Haal de achterwielen los en zet het frame op een vlakke ondergrond.
2. Verwijder de inbusbouten die de camberconstructies aan het frame bevestigen. Zie Figuur 8-1. Verwijder de
inbusbouten die de camberbuizen aan de camberconstructies bevestigen. Zie Figuur 8-3.
3. Met de nieuwe onderdelen waarnaar hierboven wordt verwezen, brengt u de twee gaten in de anti-tip ontvanger
samen met de twee gaten in de camberbuisklem en met de anti-tip ontvanger gepositioneerd over de camberbuis
en naar achteren gericht. Zie Figuur 13-3.
4. Breng de vervangende inbusbouten aan door de anti-tip ontvanger, de camberbuisklem, de camberbevestiging
zonder schroefdraad tot in de camberbevestiging met schroefdraad.
5. Draai stevig vast.
6. Installeer de achterwielen opnieuw.
TR/YR Gebruikershandleiding

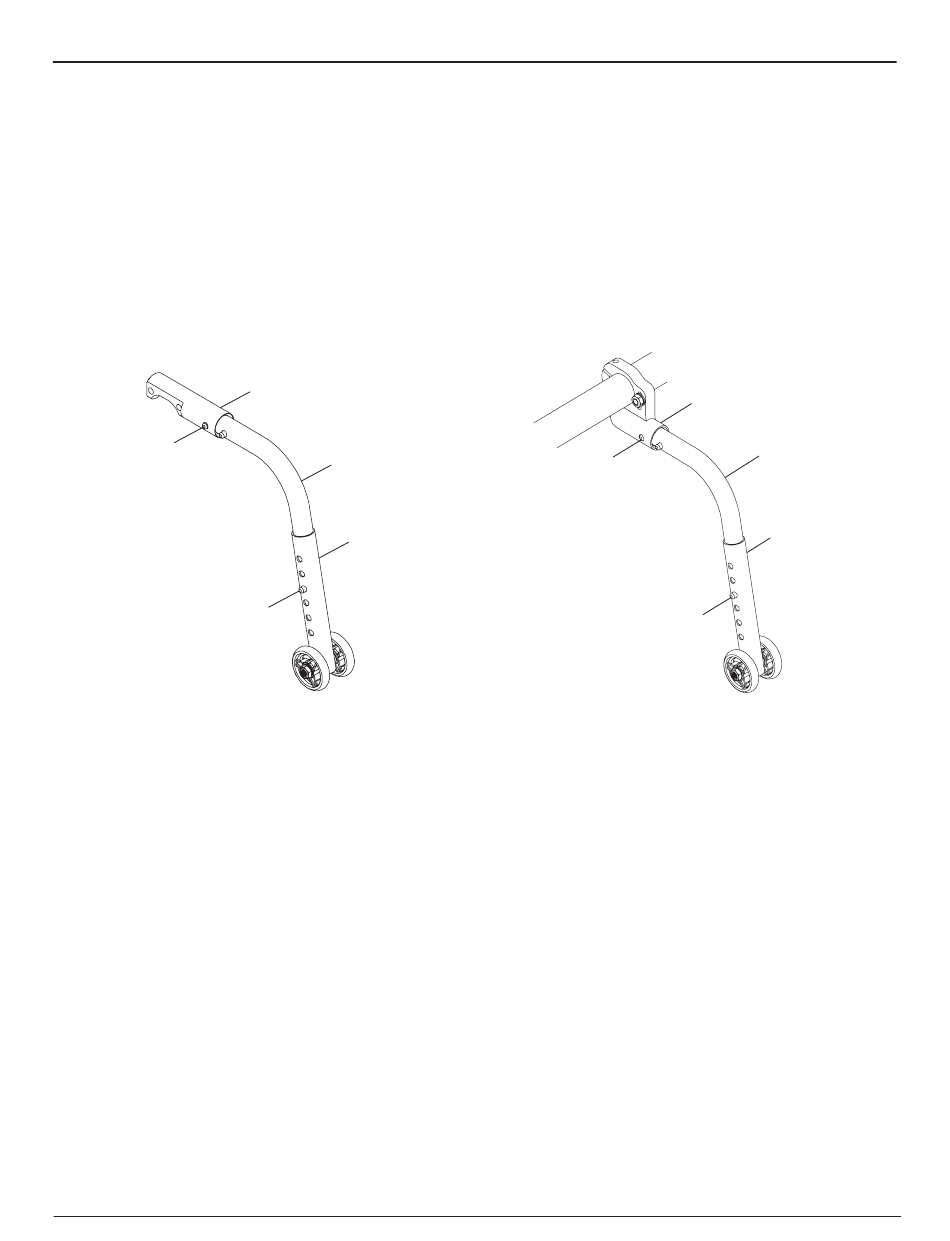

figuur 13-1
Ontvanger
Verlengbuis
Onderste
Buis
HOOFDSTUK 13: ANTI-TIPS
figuur 13-2
TR Serie 3 Verstellen
Ontgrendelingsknop
Ontgrendelingsknop
13-1
Ontvanger
Verlengbuis
Onderste
Buis
OM_TR_0712RevC
