HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS
(ZWAARTEPUNT; HOOGTE ZITTING)
2. Zorg dat de banden op de achterwielen goed opgepompt zijn.
3. Plaats de rolstoel op alle vier de wielen met de zwenkwielen slepend in de richting van de achterkant van het frame.
Zie Figuur 8-9.

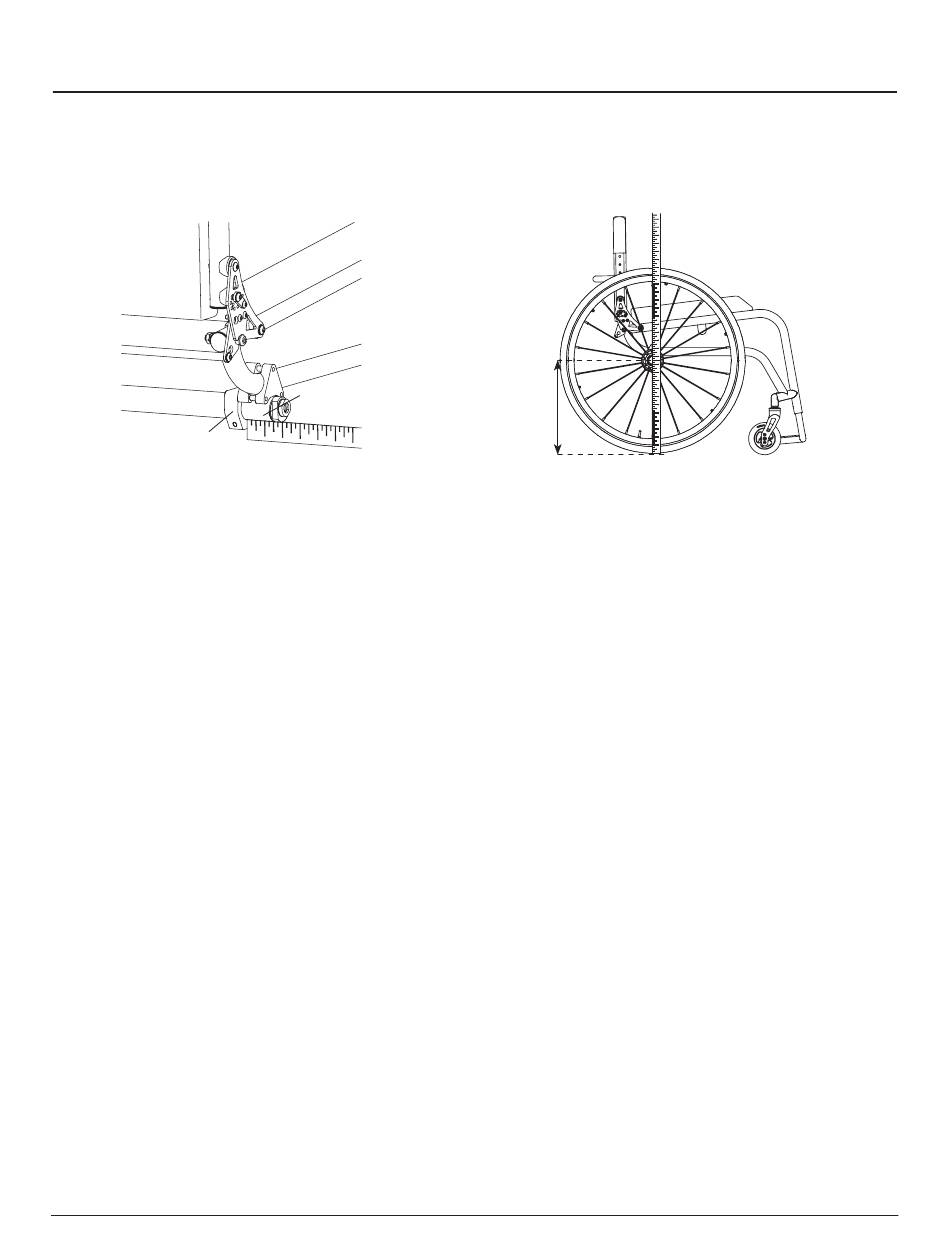

figuur 8-8
Het Toespoor/Uitspoor Verstellen
Camberklem
4. Meet van de grond tot het midden van de as ("Meting A"). Zorg dat het meetlint/ de liniaal loodrecht op de grond staat.
5. Blokkeer de wielen met een zwaar object zodat de rolstoel niet naar achter of voren kan rollen (gebruik de
wielblokkering niet omdat dit de verstelling van het toespoor/uitspoor uit kan beïnvloeden).
6. Metend vanaf de grond aan de achterzijde van iedere band, markeer de band (met een viltstift) op dezelfde hoogte
als Afmeting A.
7. Metend vanaf de grond aan de voorzijde van iedere band, markeer de band (met een viltstift) op dezelfde hoogte als
Afmeting A.
8. Meet de afstand tussen de rechter en linker banden bij de merktekens aan de achterkant die u in Stap 6 heeft
gemaakt. Zie Figuur 8-10.
9. Meet de afstand tussen de rechter en linker banden bij de merktekens aan de voorkant die u in Stap 7 heeft
gemaakt.
10. Als de afmetingen in de Stappen 8 en 9 hetzelfde zijn (binnen 3 mm), is er geen aanpassing van het toespoor
vereist en kunt u verder met Stap 13. Zo niet, ga verder naar Stap 11.
11. Draai de inbusbout die de camberbuis op zijn plaats houdt, los in iedere camberklem.
12. Als de meting in Stap 9 minder is dan de meting in Stap 8 dient u de camberbuis naar achteren te draaien met
behulp van de 7/8" Steeksleutel om uitspoor in de achterwielen te creëren. Als de meting in Stap 9 groter is dan de
meting in Stap 8, dient u de camberbuis naar voren te draaien met behulp van de 7/8" Steeksleutel om toespoor in
de achterwielen te creëren. Ga verder met het verstellen van de camberbuis tot deze twee metingen gelijk zijn. Zie
Figuur 8-11.
13. Draai de inbusbouten in de camberbuisklem vast.
TR/YR Gebruikershandleiding
Camberbuis
Afmeting A
8-6
figuur 8-9
Het Toespoor/Uitspoor Verstellen
OM_TR_0712RevC
