HOOFDSTUK 4: RUGLEUNINGEN EN DUWHANDGREPEN
De Rugleuningbevestiging Verstellen
(TR Serie 3)
Benodigd gereedschap:
•
Twee 7/16" Steeksleutels
Als uw rugleuning moeilijk in en uit te klappen is, of als deze te los zit, volg dan deze stappen:
1. Houd met een steeksleutel de scharnierbout op zijn plaats en draai de borgmoer een beetje losser of vaster met de
tweede steeksleutel. Zie Figuur 4-5.
2. Herhaal de stappen aan iedere zijde van de rolstoel totdat de gewenste strakheid is bereikt.
De Hoek van de Rugleuning Verstellen
(TR en YR Serie 2)
Benodigd gereedschap:
•
7/16" Steeksleutel
•
5/32" Inbussleutel
•
1/8" Inbussleutel
1. Vergrendel de rugleuning in de uitgeklapte positie.
2. Draai de twee inbusbouten die de rugleuning aan de beugel vastzetten, aan beide zijden van de rolstoel los, zonder
ze te verwijderen. Zie Figuur 4-6.
3. Verwijder de schroefkoppeling aan beide zijden van de rolstoel.
4. Kantel, met de beugel in de uitgeklapte positie vastgezet, de rugleuning voorwaarts of achterwaarts tot in de
gewenste hoek.
5. Breng aan een kant van de rolstoel het gat in de schakel naast het dichtstbijzijnde vrije schroefgat in de beugel. Het
kan noodzakelijk zijn een kleine aanpassing te maken aan de hoek van de rugleuning om het gat in de schakel bij
elkaar te brengen met een beschikbaar gat met schroefdraad in de beugel. Breng, zodra ze bij elkaar gebracht zijn,
de schroefkoppeling die u in Stap 3 heeft verwijderd, opnieuw aan en draai deze volledig vast om de schakel aan de
rugleuningconstructie te bevestigen.
6. Maak aan de andere kant van de rolstoel de schakel aan de beugel vast door het bijbehorende schroefgat in de
beugel en de schroefkoppeling te gebruiken die u in Stap 3 heeft verwijderd. Draai de schroefkoppeling stevig vast.
7. Draai de inbusbouten die u in Stap 2 heeft losgehaald, aan beide kanten van de rolstoel weer vast.
TR/YR Gebruikershandleiding

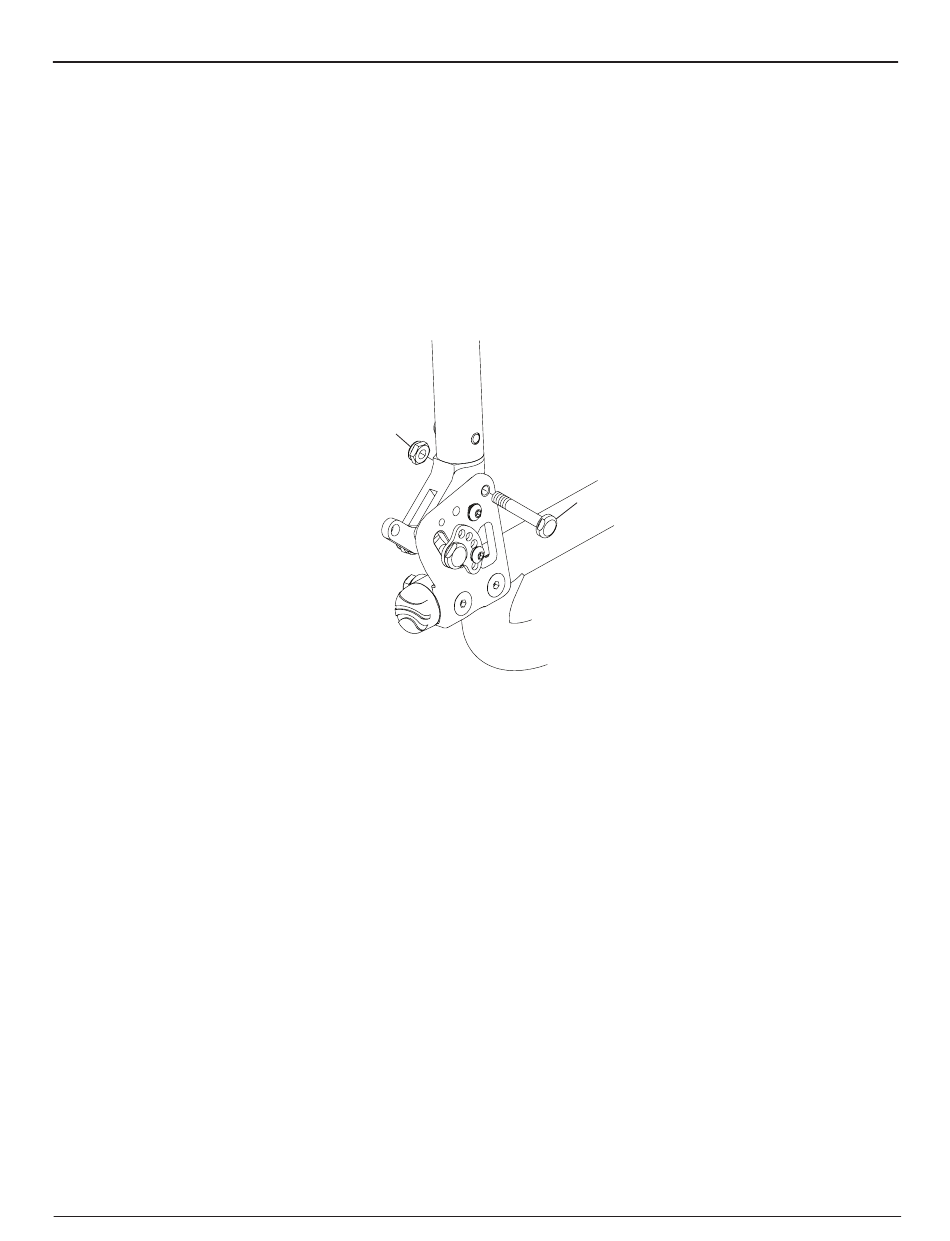

figuur 4-5
De Bevestiging van de Rugleuning Verstellen
Borgmoer
4-3
Bout
OM_TR_0712RevC
